未來出行時代，用車的方式和場景可能會發生巨變，例如共享汽車、自動駕駛車隊等新的服務模式盛行。隨之而來的，車廠的角色也就發生改變，整個汽車產業的模式可能都會重塑。伴隨著這種變化的同時，對于汽車電子層面有了新的需求，并且提出了更高的標準。

面對未來出行的全新趨勢，近日NXP專門召開發布會進行了深度解讀，并且介紹了其最新的云孿生電池和牽引逆變器解決方案。

未來出行時代，主驅逆變器的客戶需求

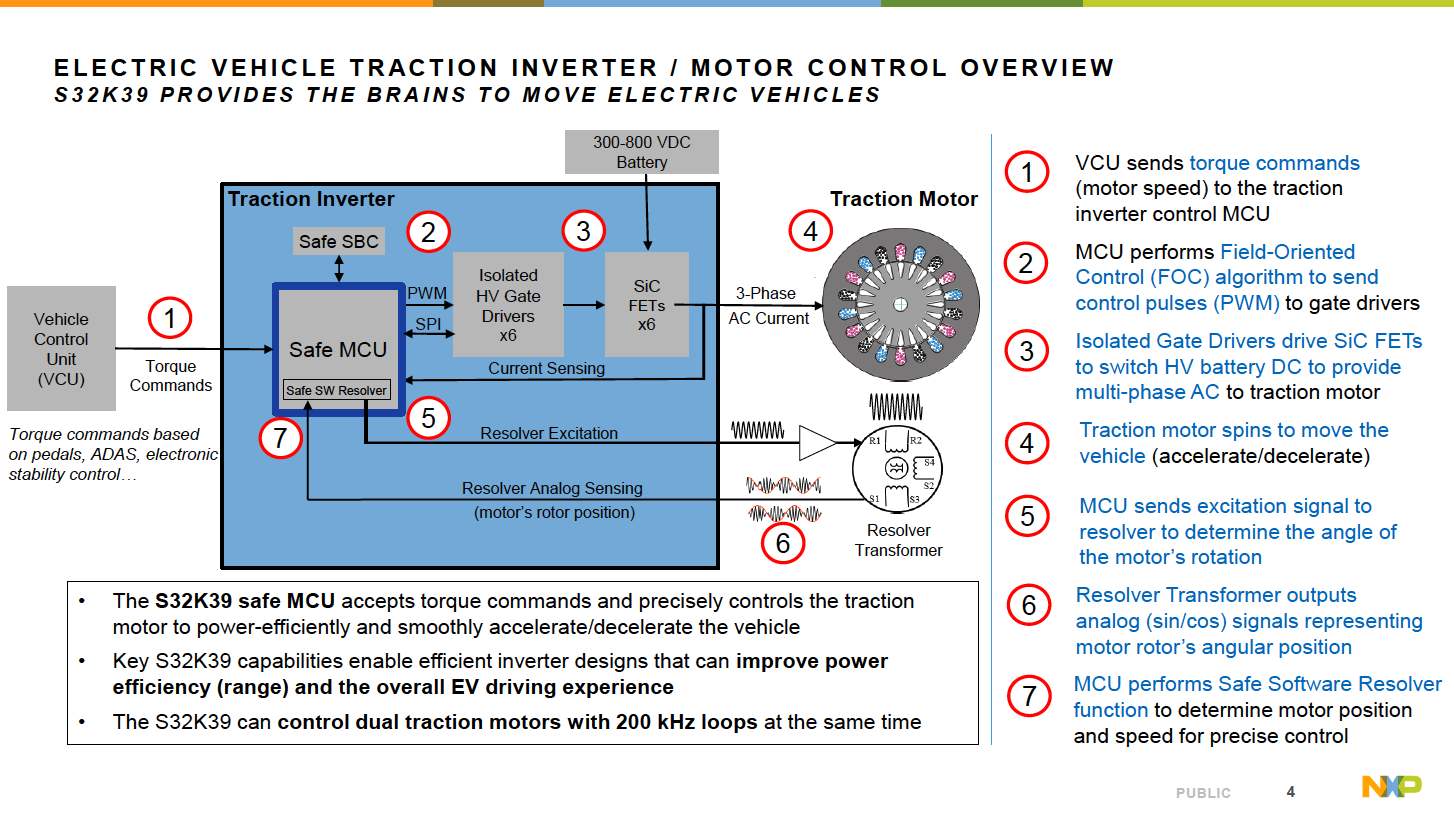

電動汽車主要由電機、電池和牽引逆變器三大部分組成，如下圖所示，這是典型的牽引逆變器（TractionInverter）的工作原理。

1.VCU向牽引逆變器控制MCU發送扭矩命令（電機速度）

2.MCU 執行磁場定向控制 (FOC) 算法以向柵極驅動器發送控制脈沖 (PWM)

3.隔離式柵極驅動器驅動SiC FET 以切換高壓電池直流電，從而為牽引電機提供多相交流電

4.牽引電機旋轉以移動車輛（加速/減速）

5.MCU 發送勵磁信號給解析器以確定電機旋轉的角度

6.旋轉變壓器輸出代表電機轉子角位置的模擬（正弦/余弦）信號

7.MCU 執行安全軟件解析器功能以確定電機位置和速度以實現精確控制

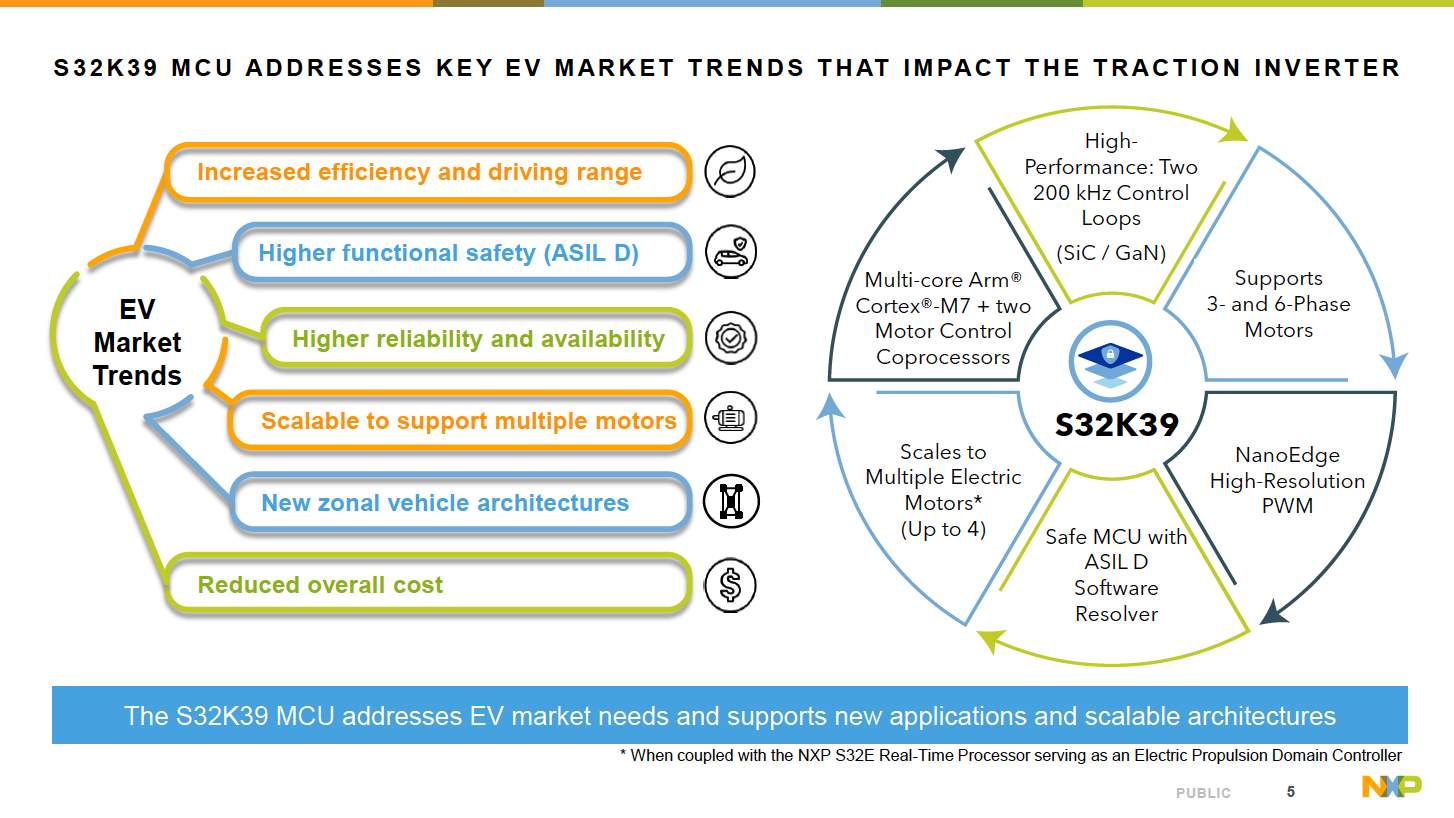

據NXP觀察，隨著未來出行的場景升級，業界對于主驅逆變器有著六大發展趨勢。第一，對性能和效率的要求越來越高，這也包括了提升續航里程或者是駕駛里程；第二，更高等級的功能安全，有ASIL D最高的安全水平；第三，要求電動車有更高的可靠性和可獲得性，這類需求主要來自未來共享出行、自動駕駛出租車等新的應用場景；第四，幫助車廠提高電機的可擴展性，通常一臺入門級的汽車可能只需要一個電機，中檔的汽車可能需要兩個電機，高性能的汽車需要三個電機，而卡車或者是越野車可能就需要四個電機了，在這個過程中就需要牽引逆變器提供支持；第五，新的區域車輛架構的設計；第六，對電動車總成本的控制。

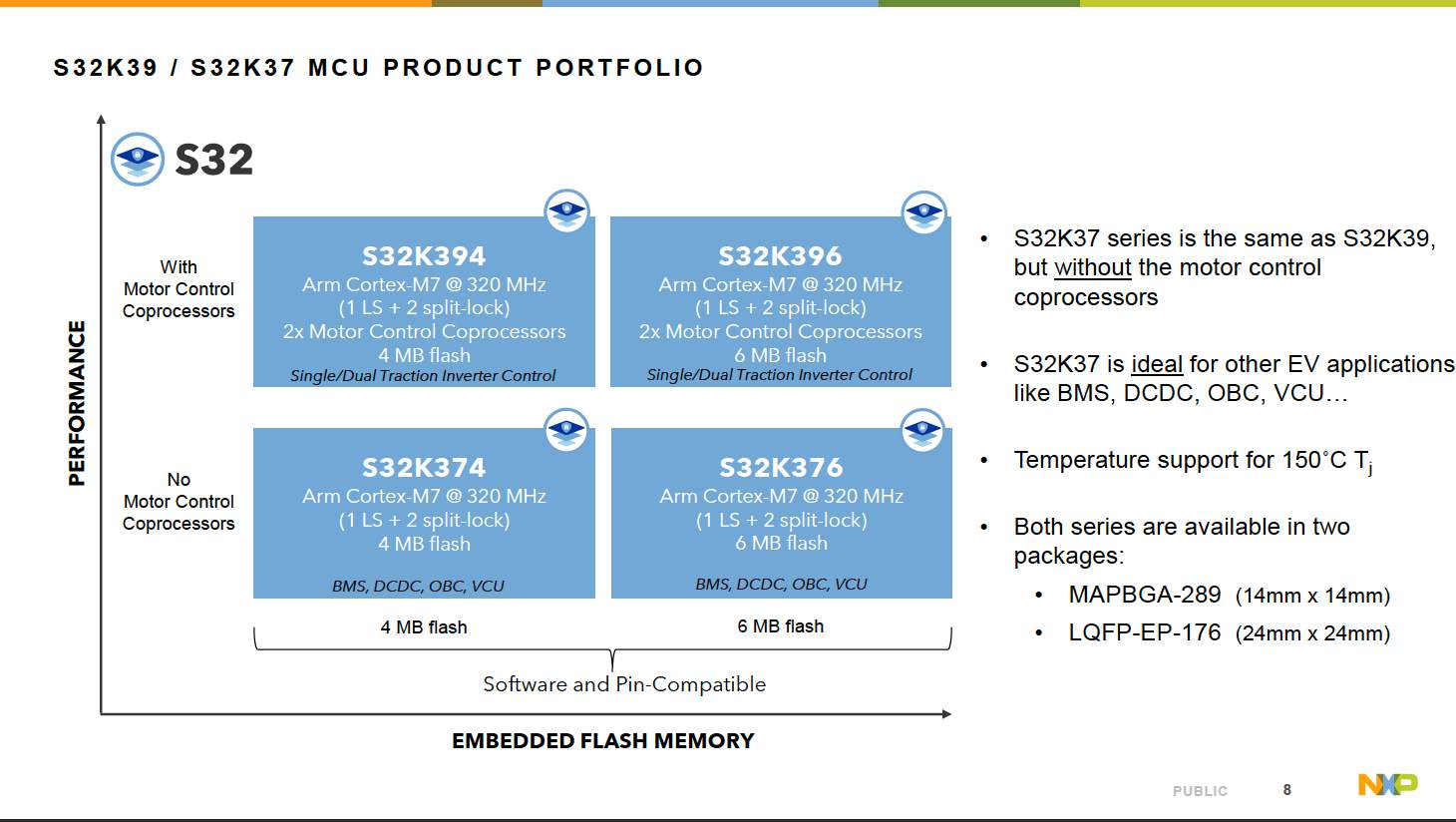

為了滿足當下和未來的主驅逆變器的設計要求，NXP在近日的慕尼黑電子展上推出了最新的S32K39系列MCU。S32K系列推出已有一年多的時間，原先是針對一些通用型的電機控制，但最新的K39系列則是更多針對牽引電機的控制。

據恩智浦半導體車輛控制和網絡解決方案全球營銷總監Brain Carlson介紹，K39的創新之處在于可以一顆MCU實現兩個電機的控制，而且這兩個電機都可以在200kHz的環路下進行控制。通常一個典型的MCU只能控制一個逆變器，而且通?？刂骗h(huán)范圍是在50kHz到100kHz。K39系列能夠同時控制兩臺電機且保持在200KHz的水平上，無論是與NXP前代方案或是和市面上其他的現有方案相比，都實現了極大的性能提升。

S32K39：一顆MCU實現兩個電機的控制

恩智浦S32K39系列微控制器是集性能、集成、網絡、信息安全和功能安全于一體，通過時間敏感網絡（TSN）以太網支持邊緣智能驅動應用，在這個過程中，通過NXP的模擬外設集成，可以顯著地降低系統成本，并實現ASIL D最高的安全水平。和之前的K37相比，S32K39的主要區別就在于增加了雙電機控制協處理器。

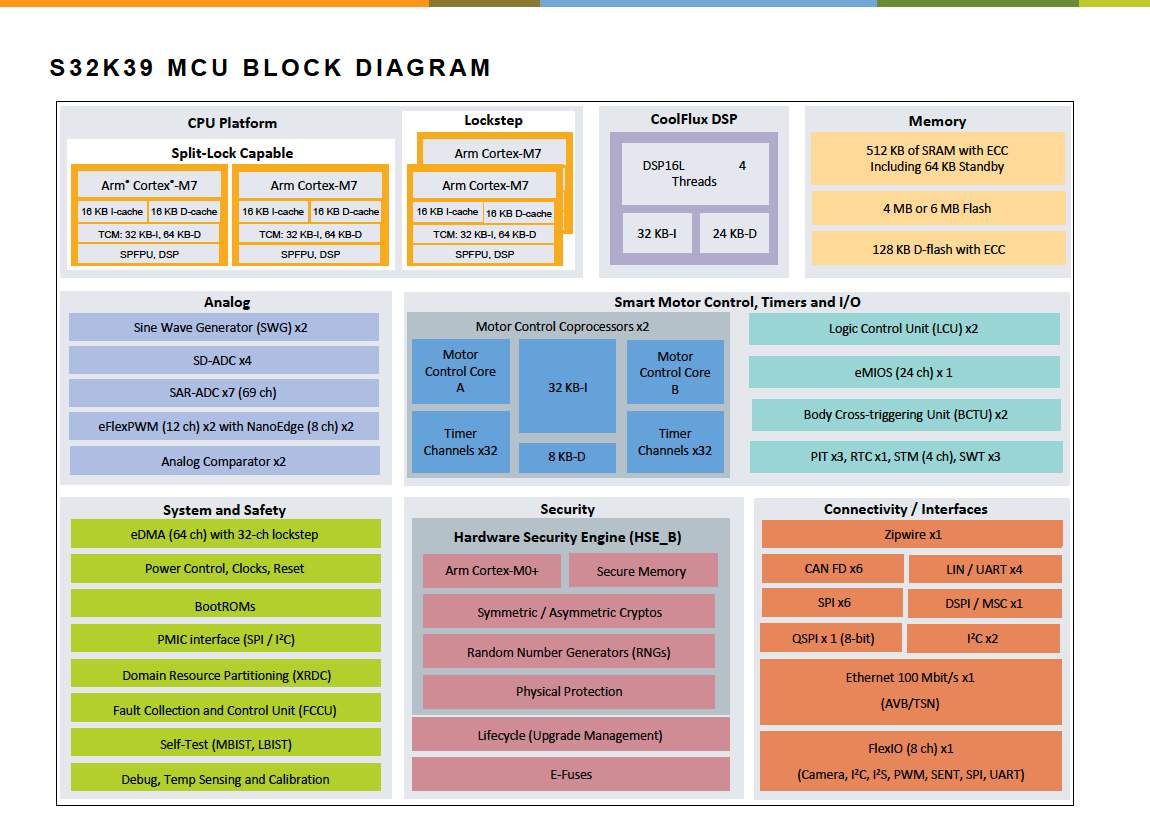

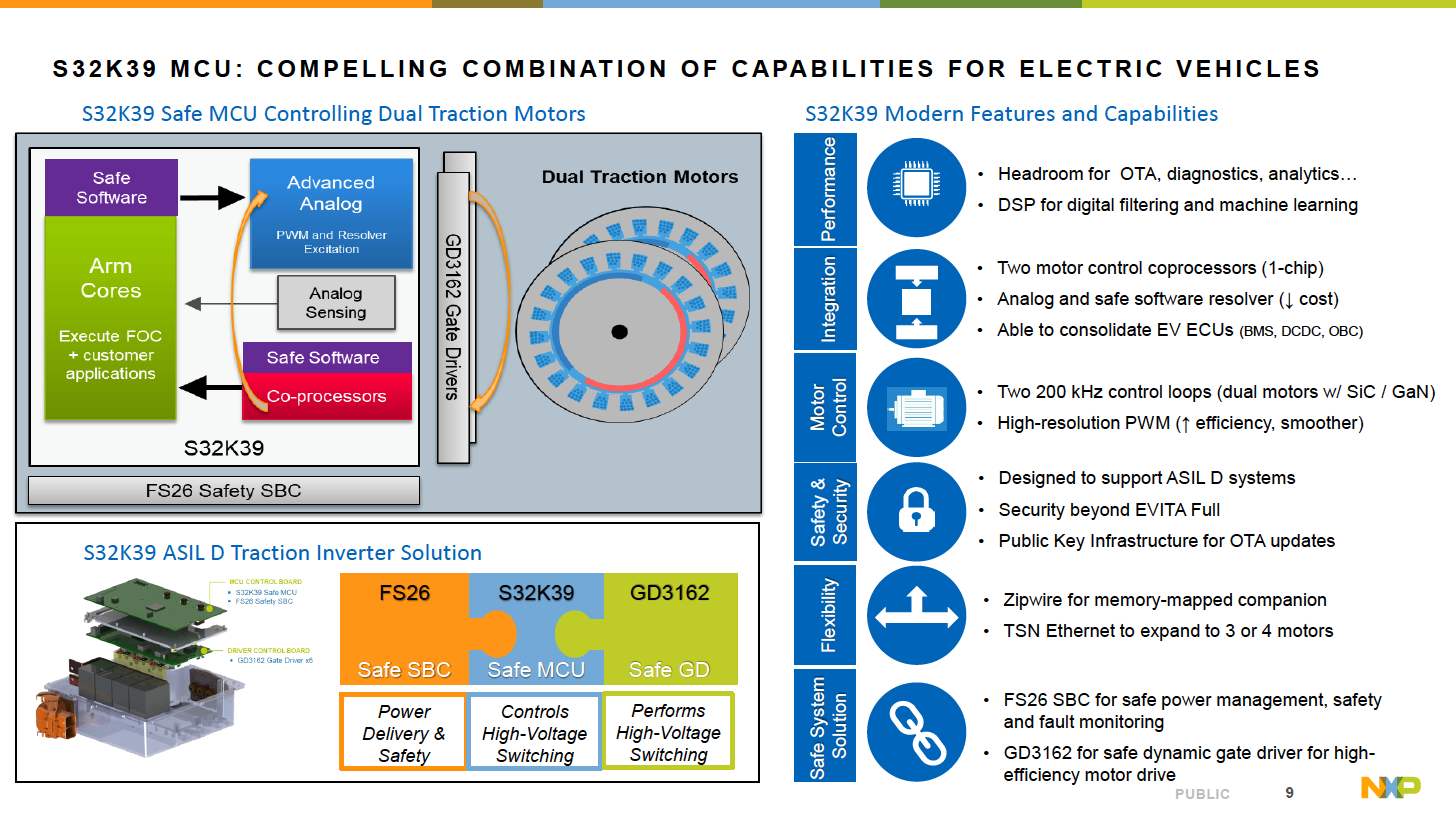

如下圖所示，S32K39搭載4個工作頻率為320 MHz的Arm Cortex-M7內核，配置為一個鎖步核和兩個分立核，且通過雙200 kHz控制環路提高能效，也支持新推出的碳化硅（SiC）和氮化鎵（GaN）技術。S32K39同時還可以控制六相電機，以提高功率密度和容錯性，保持長期高可靠性。用戶可以自主選擇采用兩個三相的電機或者是單一使用一個六相的電機兩種不同的配置，這一特性能夠支持汽車廠商電機擴展的需求，實現從一臺電機到四臺電機的擴展。

此外S32K39支持最高6MB閃存，內置DSP可以支持機器學習和ADC數字濾波，具有NanoEdge高分辨率脈寬調制（PWM），搭載安全ASIL D軟解碼消除了對外部組件的需要，獲得了極高的安全性。

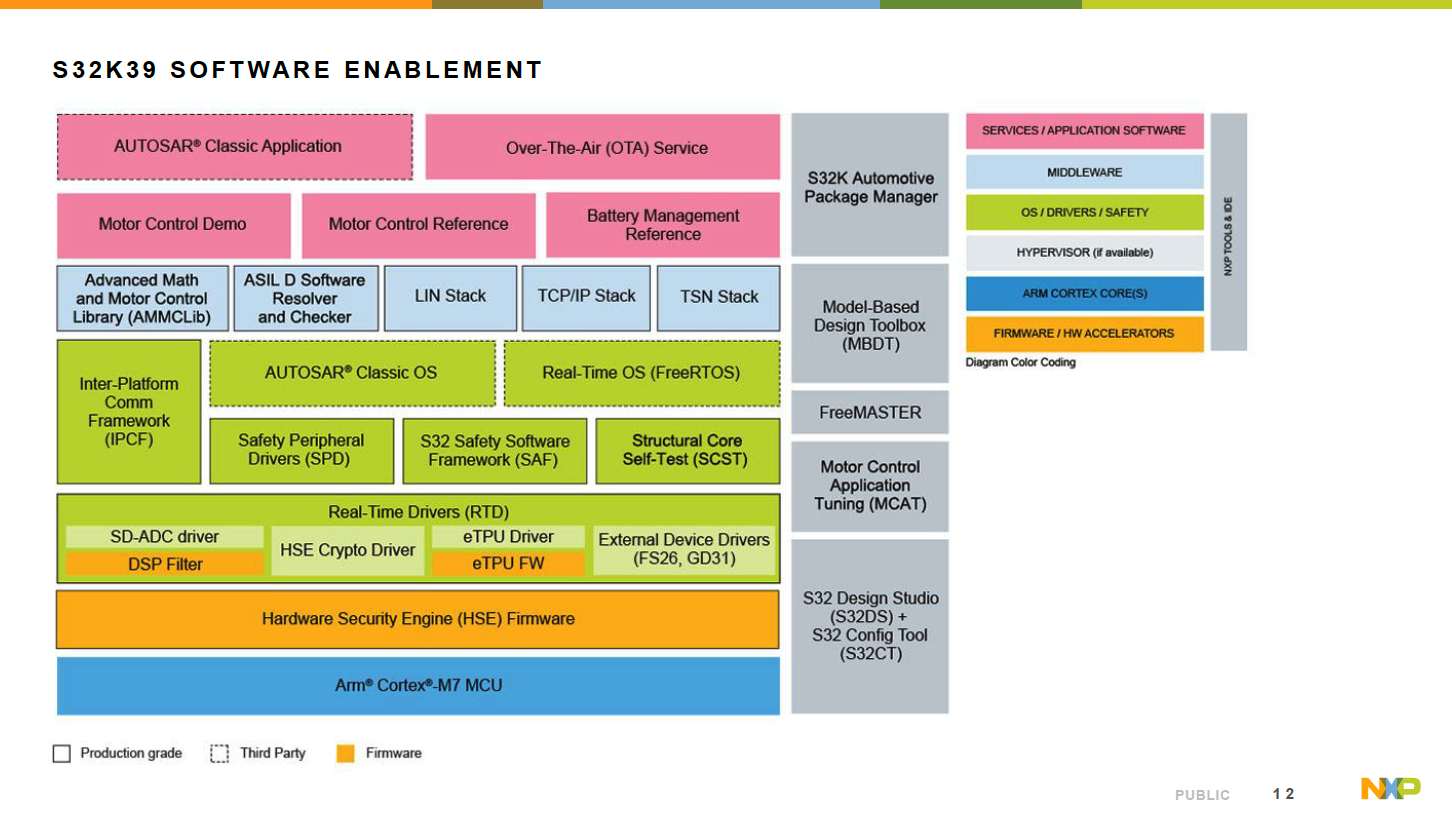

在開發層面上，S32K39提供了非常強大的軟件能力，包括一整套對于部件、操作系統中間件、電機控制、電機演示功能等的軟件支持，同時有一系列的工具便于在MATLAB上面進行演示。此外，NXP也提供了電機控制應用調整功能（MCAT）、S32設計工作室（S32DS）、S32配置工具（S32CT）等一整套的軟件的賦能客戶的方案設計。

高靈活度S32K39，適用各種不同EE架構

在系統層面，S32K39可與FS26安全系統基礎芯片（SBC）和具備可調節動態柵極強度控制的先進高壓隔離柵極驅動器GD3162結合使用，實現安全的逆變器控制系統。GD3162主要是進行高低壓的切換，和SiC晶體管一起來實現牽引逆變器的功能。

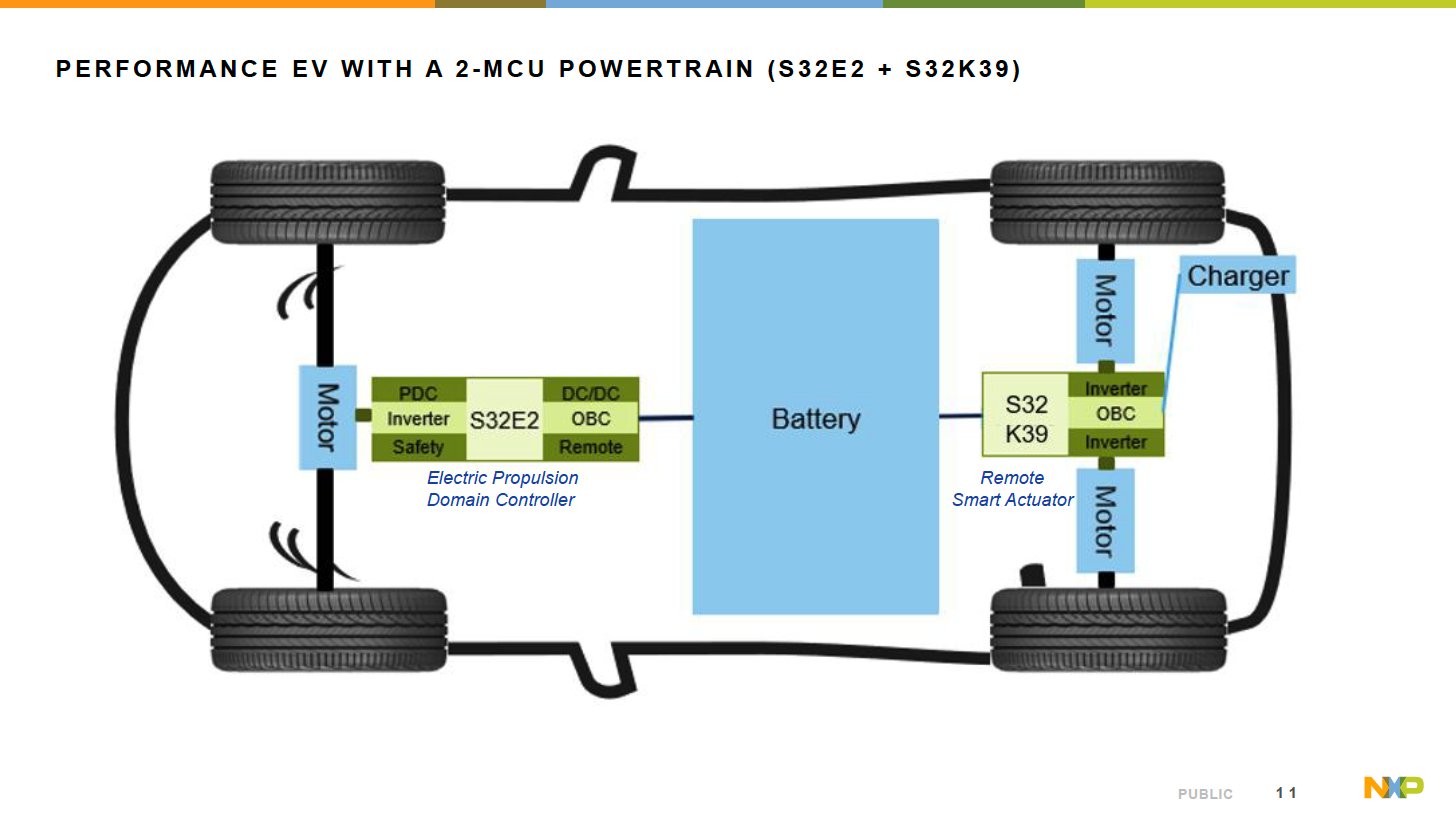

如下圖所示，在汽車中S32E2和S32K39相互間可以進行良好的協作。在前端S32E2可以對電機進行控制，后端S32K39可以對兩臺電機進行控制。得益于S32E可以實現雙電機控制的特性，所以雖然只有三個電機，但仍可以實現四輪驅動。

當前不同客戶的域控設計并不相同，尚未有一個統一的設計規范。而且不同層次的客戶的設計能力，對于車輛的定位也有所不同，這對于車載MCU的靈活度提出了要求。

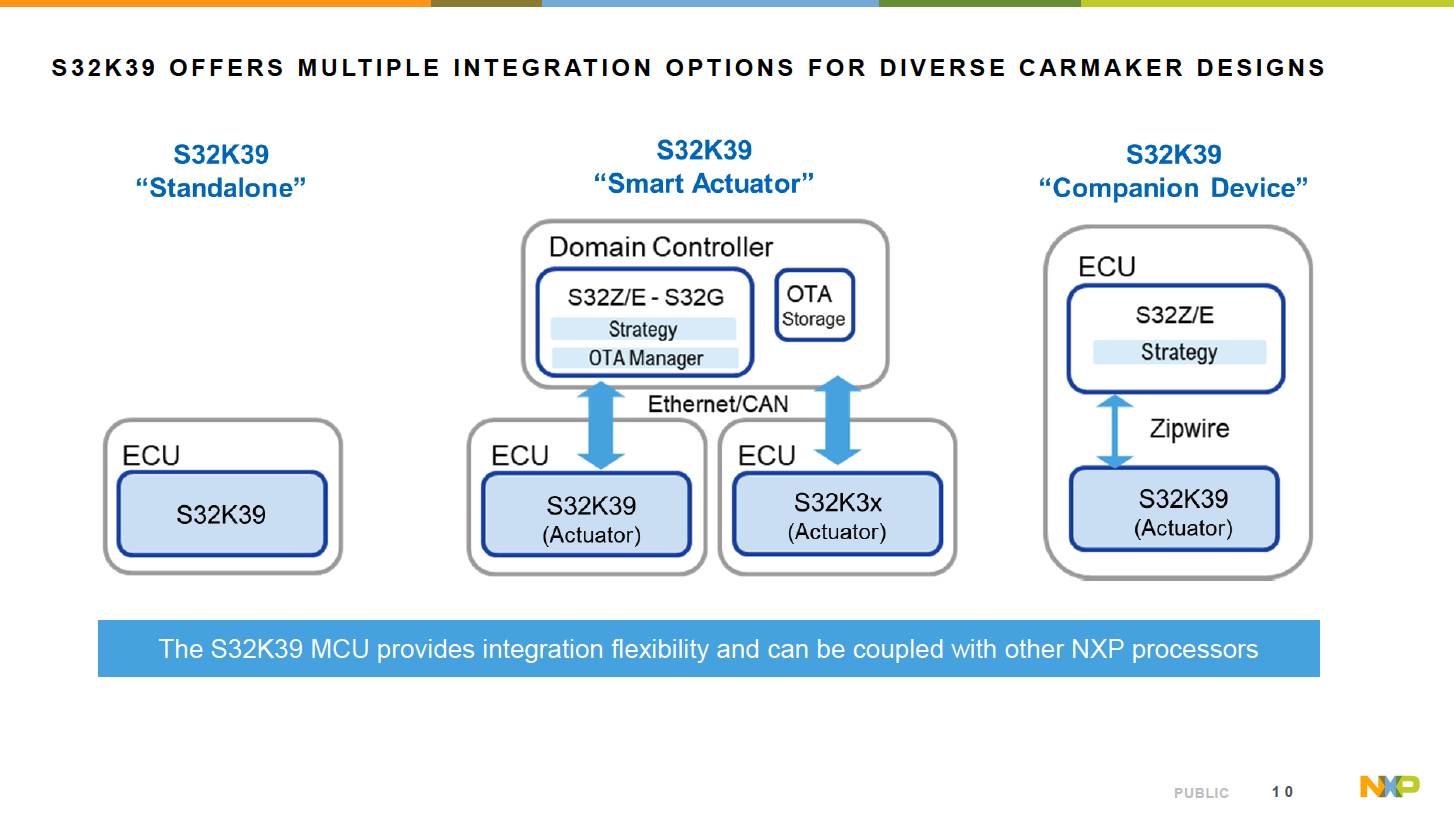

S32K39可以適用于三種不同的設計方案，例如單獨配置為一個ECU，實現單電機或雙電機架構?；蛘吆蚐32Z和S32E協同工作，配置為一個智能執行器；S32Z/E相當于電動車的大腦，S32K39實現結點側的智能驅動，相互之間通過CAN或者以太網通信。再者，S32K39可以和S32Z/E組成一個ECU中，實現一個配套設備，兩者之間通過Zipwire總線進行通信。

云孿生BMS系統將成為未來汽車的標配

如今車輛的連接性又了非常大的提升，很多車輛的眼瞼更新基本都是通過云端進行更新的。在云端可以生成這臺車或者整個車隊的數字孿生。數字孿生對于新時代的汽車而言，將會成為一種必備的功能趨勢。這一方面是來自O(shè)EM汽車廠商的需求，他們需要了解到車輛乃至車隊的具體信息，進行更高的預測和風險管理。另一方面，一些國家政府對于數據有著相關的監督要求，在本地、云端存儲的數據有著一定的規范和標準。例如歐盟已經有了“電池護照”的概念，這也是業界對于未來的電池標準的一個實踐，通過這一標準能夠提高電動車的行駛里程，更好地增強電動車電池的健康狀態和充電的狀態，并且最大化電池的回收利用價值。

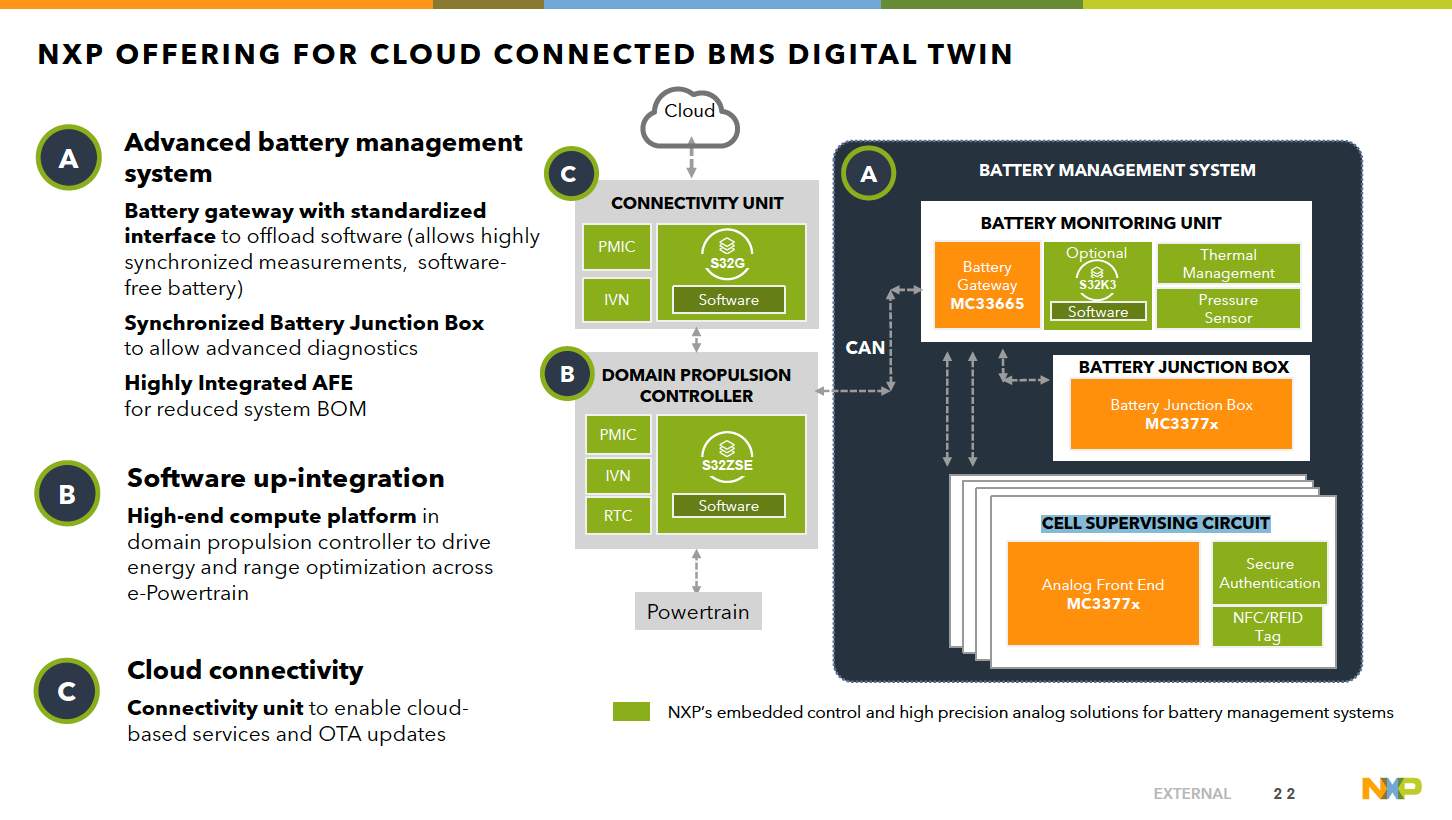

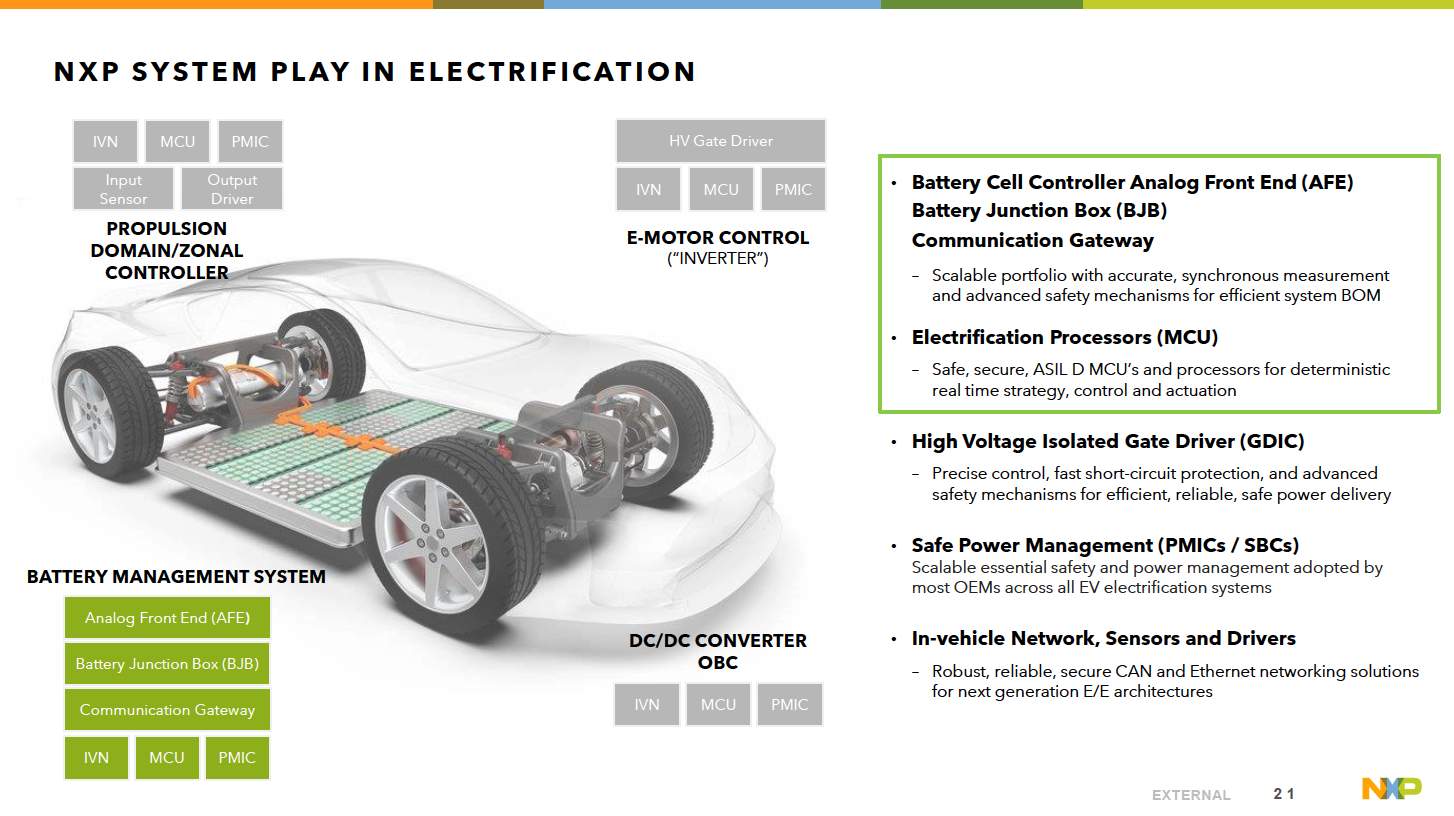

AI驅動的云孿生BMS系統，主要由三個部分組成。如下圖所示，電池管理系統負責進行電池信息的采集、監測、診斷；域推進控制器中的計算平臺驅動整個電動動力總成的能量并進行優化；云連接中的連接單元向上和云端連接，實現基于云的服務，同時獲取云端的軟件更新，連接到本地進行OTA升級。

電池管理系統中包含電池監控單元、電池接線盒和電池監控電路三個部分，整個系統中包含控制器，模擬前端、壓力傳感器和高速電池網關等關鍵器件。傳感器和模擬前端進行高速的電池關鍵信息采集，網關負責信息的高度同步，控制器負責整個電池監控系統的控制工作。

恩智浦半導體電池管理系統總監兼部門經理Andreas Schlapka表示，BMS系統采集的數據的質量最終會決定云上數字孿生模型的準確性和所謂精度，同時數據的質量又取決于上傳數據的頻繁性，包括數據上傳前在車?yán)飳?shù)據的管理和預處理也是一個因素。而NXP的BMS云孿生方案可以將電池的健康狀態提升12%，延長電池的使用壽命。這樣做可以帶來兩方面的好處，一方面是可以幫助用戶更好地了解到電池的情況，另一方面也會影響到駕駛者對于電池的使用，比如說用戶了解到電池的信息之后，可以自由地選擇快慢充或者一種相對更加省電的駕駛的方式。

NXP云孿生BMS方案：S32G GoldBox+HV-BMS

NXP的云孿生BMS方案由S32G GoldBox和高壓BMS參考設計兩部分組成，S32G GoldBox提供到云端的連接以及人工智能的驅動，HV-BMS負責電池的信息監控和采集，云端的數字模型方面，NXP與Electra Vehicles合作采用其云端算法進行建模和仿真。

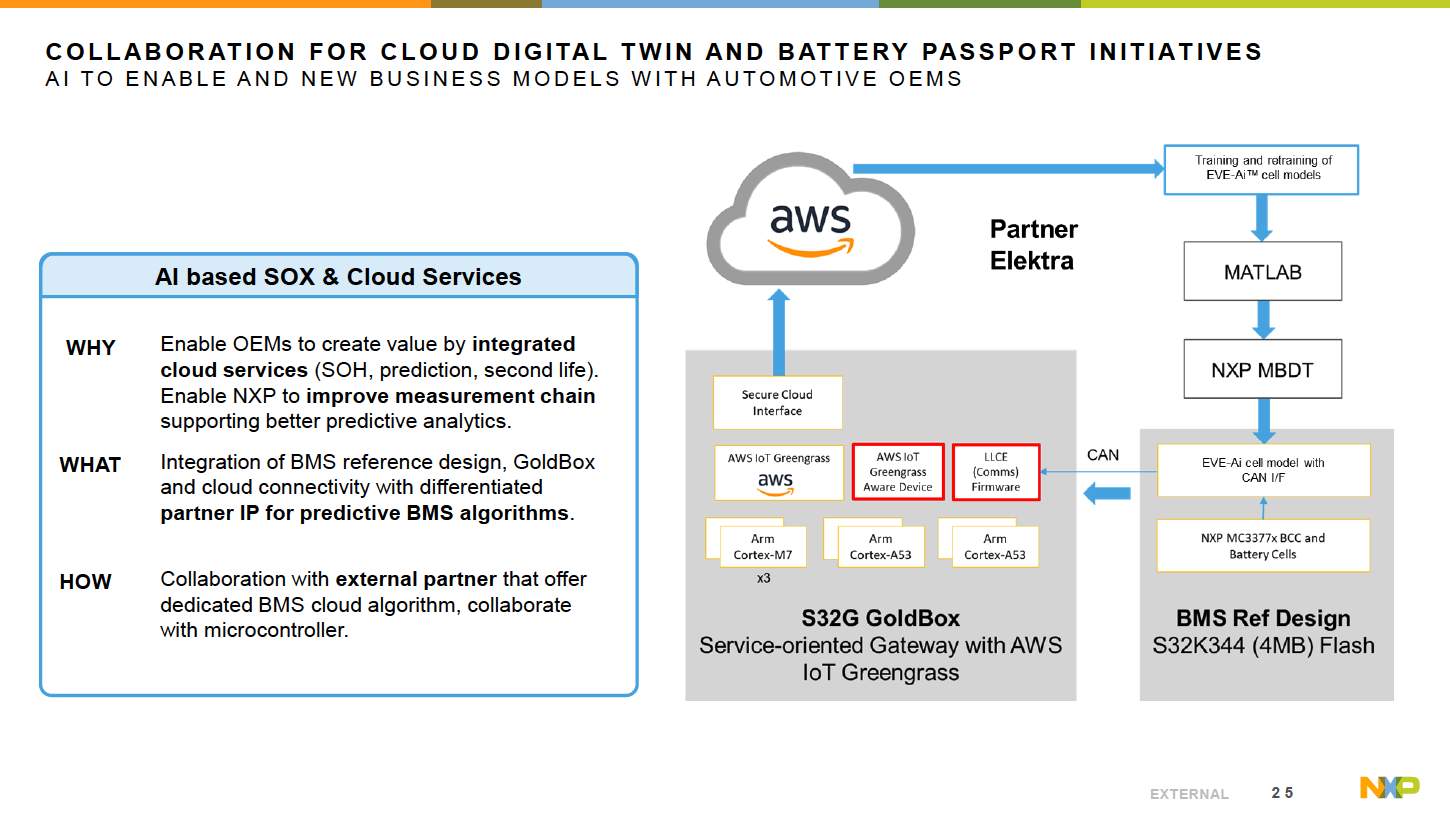

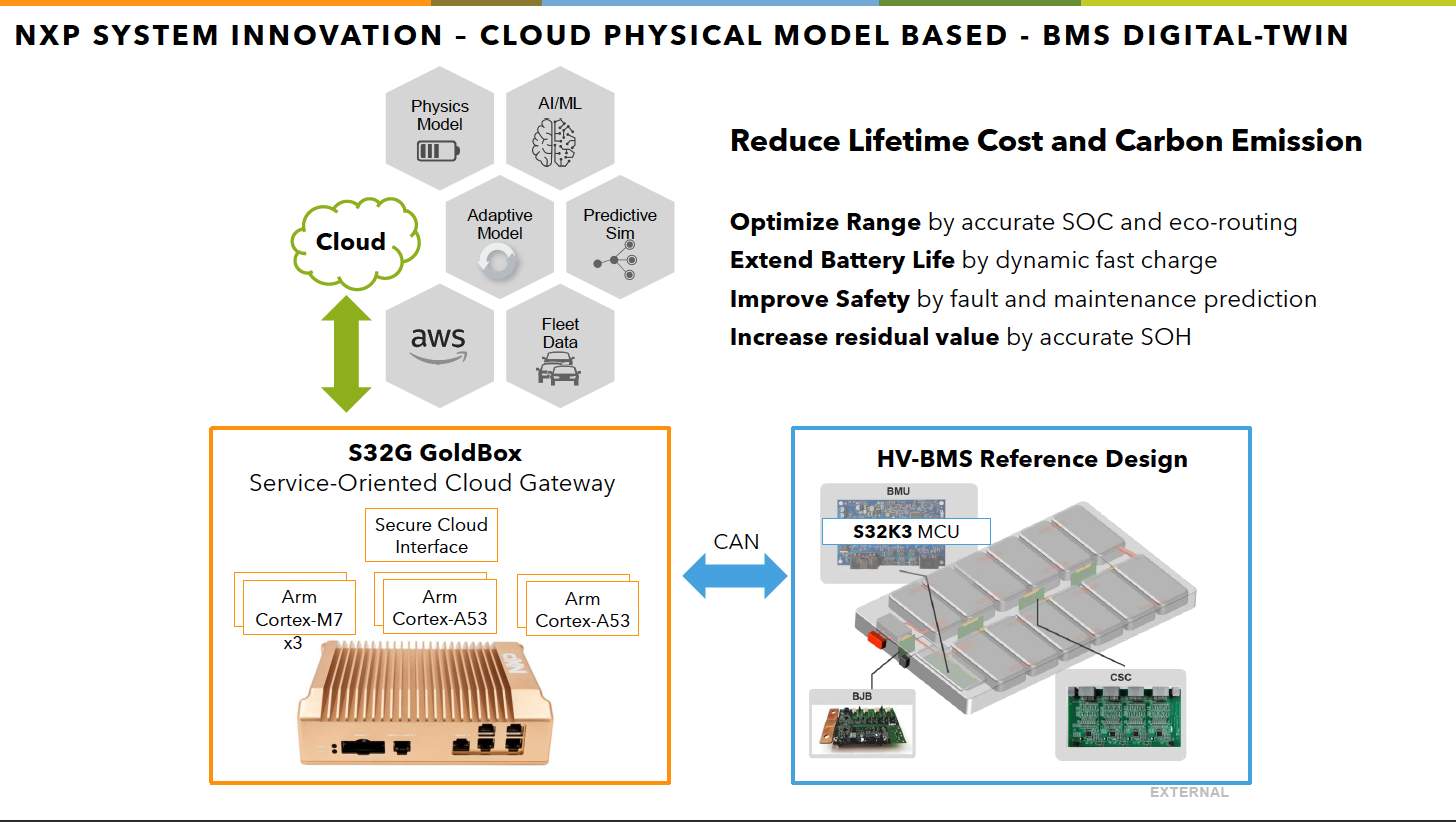

如下圖所示，HVBMS就是高壓電池管理系統的參考設計，其中包含S32K3 MCU，模擬前端N-AFE以及電池的接線盒等。HVBMS的數據通過數據總線（CAN）傳送給S32G GoldBox，它可以通過連接把數據傳送到電池的外部。通常這種連接會用于無線的遠程更新，包括信息的傳送等，但在這時候可以將其用于電池的相關信息向云端的傳送。

NXP的合作伙伴Electra Vehicles的軟件會在云端生成一個模型，這個模型就是類似于每一臺電池的孿生，會體現每臺電池的情況。如果有一個車隊的話，通過人工智能和機器學習的算法，最后能夠生成一個自適應的模型，這個模型可以去做模擬、預測，提升電池充電的狀態，延長電池的使用壽命，提升電池使用的安全性，同時還可以增加電池剩余的使用壽命。在這個過程中可以獲得更好的掌控，獲得更加準確的電機信息數據。

一旦人工智能算法在云端已經做好開發，用戶就可以直接下載到汽車上。用戶的車其實已經存在與人工智能的網絡中，云端的算法下載到車載的MCU控制器之后，用戶就可以在本地去監測電池的健康狀態、充電的狀態，包括CAN總線充電的情況。因為所有的數據都是跟云端連接的，用戶也可以更好地了解到電池在過去一段時間里的使用情況，以及用了多少數據等關鍵信息。

Andreas Schlapk，通過對電池的使用壽命的延長，可以實現電動汽車二氧化碳排放的大量減排，整個電動汽車的能效也會更好。

結語

2022年新能源車銷售500萬輛以上，占比已經達到20%，到2030年將達到60%。而中國在汽車電氣化的浪潮中，占據了主導地位。恩智浦半導體大中華區資深市場經理余辰杰表示，中國領先的新能源車企有兩個顯著的特點：一是非常注重幾大域控制器的自研，包括智駕、座艙和動力域；二是對電子電氣架構的演進比較關注。

新的汽車電氣化趨勢，給汽車芯片廠商提出了新的挑戰和要求。NXP此次新發布的牽引逆變器控制器S32K39和云連接BMS方案，不僅可以滿足當下的客戶設計需求，而且也響應了未來出行的系統設計要求。Brain Carlson表示，汽車廠商和半導體廠商已經形成了更加緊密、更加高效的合作關系，這種緊密的合作其實也非常有利于整個汽車行業的發展。
