隨著移動互聯網時代的到來，各類消費電子產品百花齊放，智能手機、平板電腦等電子設備的功能也越來越豐富。但與此同時，高頻處理器、藍牙、GPS和WiFi等功能也都在大量的消耗電池的電量。

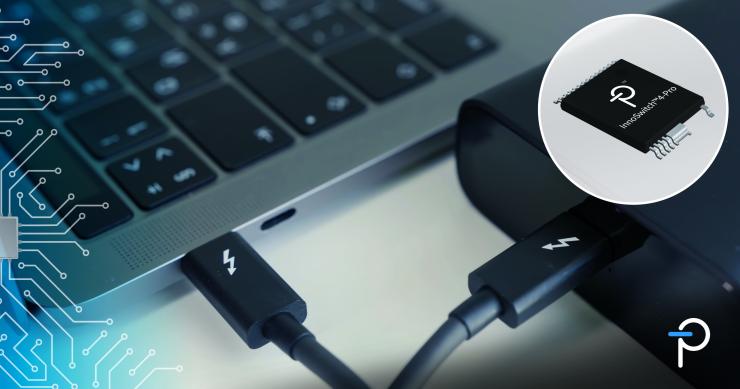

為了解決耗電量急劇上升的難題，近日全球領先的高壓集成電路供應商Power Integrations（以下簡稱“PI”）推出了InnoSwitch?4-Pro系列可數字控制的離線恒壓/恒流零電壓開關（ZVS）反激式IC，旨在為業界提供一種中功率應用更為高效的解決方案。

我們都知道，在電源開關的應用上，氮化鎵（GaN）作為第三代半導體材料，具有比硅（Si）材料更重要的優勢。比如，氮化鎵能夠在更高的電壓下提供更低的損耗，并且在開關切換時使用的能量也更少。另外，氮化鎵開關器件的體積更小，工作電壓范圍也更寬，因此電源設計人員能夠在很寬的輸入輸出電壓范圍內實現更高的開關頻率，同時在較小的物理尺寸上達到期望的設計效率。

而此次PI推出的InnoSwitch4-Pro IC，采用的正是穩定耐用的PowiGaN氮化鎵初級開關。

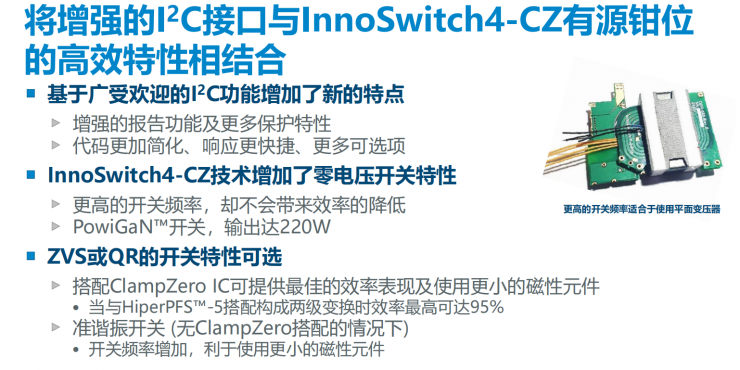

據PI技術培訓經理Jason Yan介紹，廣受歡迎的InnoSwitch3-Pro反激式開關IC是市面上第一個將模擬電路與數字電路集成到一起的功率器件。而這次發布的InnoSwitch4-Pro系列產品則集合了有源鉗位的所有優點，并且支持零電壓開關技術，即使在開關頻率增加的情況下，也能達到極高的效率。另外，I²C接口靈活可編程的特性，讓其在各個領域都有廣泛的應用。

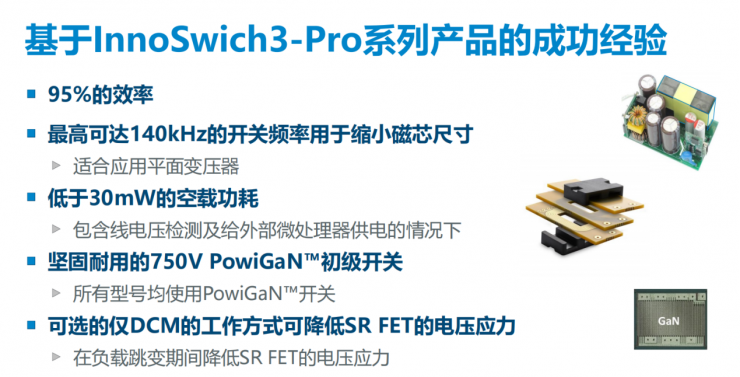

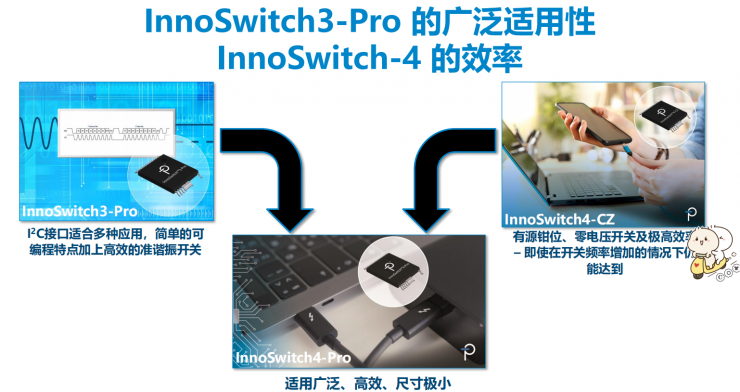

據了解，InnoSwitch4-Pro系列反激式開關IC是基于上一代產品的成功經驗而設計的，它繼承了InnoSwich3-Pro系列產品的廣泛適用性，以及InnoSwitch4-CZ高效且尺寸小的優點。

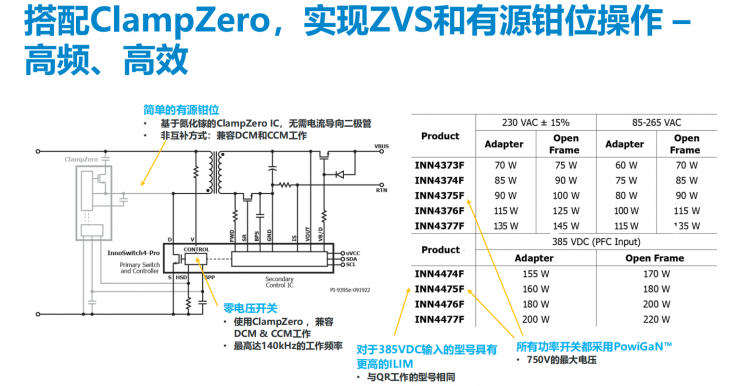

首先，在效率方面，新IC采用獨特的控制方法，可與PI的ClampZero系列有源鉗位IC無縫銜接，在連續導通模式（CCM）和非連續導通模式（DCM）下實現零電壓開關，效率高達95%以上，從而可使電源設計人員省去熱管理通常需要的散熱片、導熱片和灌封材料。

當InnoSwitch4-Pro與ClampZero IC搭配使用時，該控制方法還可支持更高的操作頻率，而不會造成效率的下降。當該產品單獨使用時，在DCM和CCM模式下還同時支持準諧振的開關工作。還可通過外部編程設定的方式選擇僅采用DCM模式工作，從而可以降低SR FET電壓應力，優化SR FET的成本。

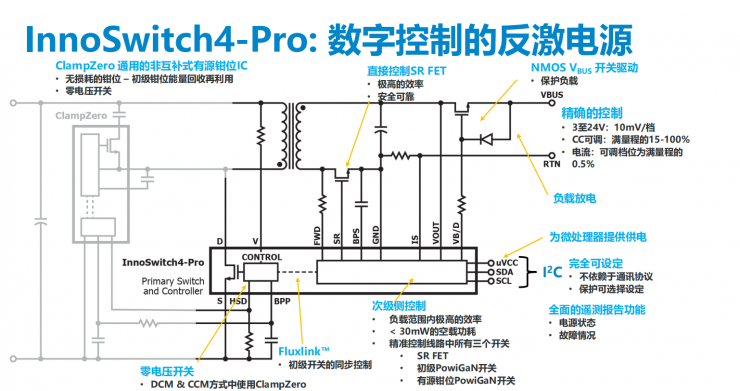

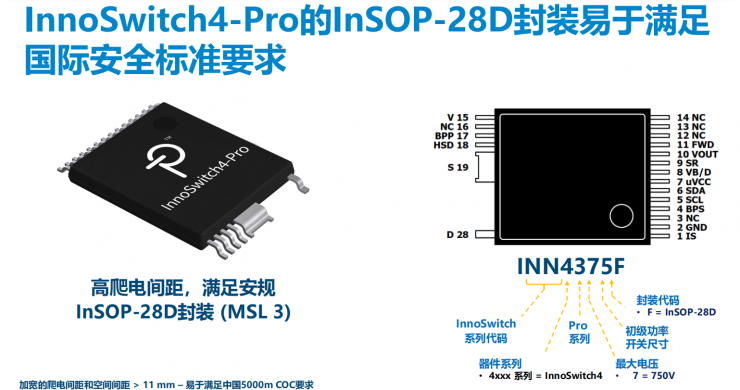

其次，在工藝方面，新IC采用超薄的InSOP?-28D封裝，內部同時集成了750V PowiGaN初級開關、控制器、用于次級側控制的FluxLink?加強絕緣反饋鏈路、I²C接口、有源鉗位驅動和同步整流。這種高集成度的設計，可極大簡化全數控高效率電源的開發和制造。

另外，這些可數字控制的反激式IC與ClampZero和MinE-CAP配套器件搭配使用，還可滿足OEM原裝、非原裝USB PD和通用快充技術規范（UFCS）適配器市場應用非常需要的超緊湊和纖薄外形的設計要求。

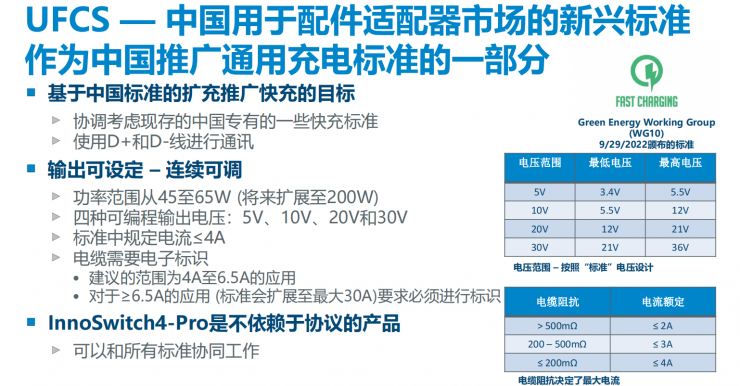

說到UFCS，相信熱愛數碼產品的小伙伴應該不會陌生。簡單來講，UFCS（Universal Fast Charging Specification）是中國通信標準化協會發布的新標準，是由華為、小米、OPPO、vivo等四大國產手機品牌牽頭推進的快充協議。

該協議旨在制定移動終端的融合快速充電標準，解決互配快充不兼容問題，為終端使用者創造快速、安全、兼容的充電使用環境。也就是說，符合這個協議的快充充電器，可以為不同的手機品牌快速充電，從而有效地解決了手機充電器不兼容的問題。而這次PI推出的InnoSwitch4-Pro產品因?yàn)橛?span style="font-size:16px;">I²C接口與外部的協議接口IC通訊，因而可以兼容市面上任何的快充協議。這其中當然也包括UFCS。

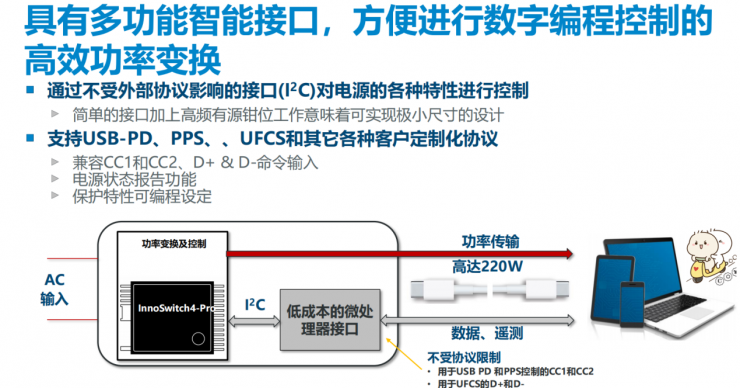

值得一提的是，新IC利用智能接口，可以對電源的各種特性進行控制，方便進行數字編程控制的高效功率變換。而這種簡單的接口，再加上高頻有源鉗位工作，就意味著可以實現極小尺寸的電源適配器設計。

如果在使用InnoSwitch4-Pro和ClampZero IC之外，再使用MinE-CAP?器件，則可以進一步減小適配器的尺寸。而MinE-CAP IC同樣基于PowiGaN技術，可將輸入電容的尺寸減小約40%。

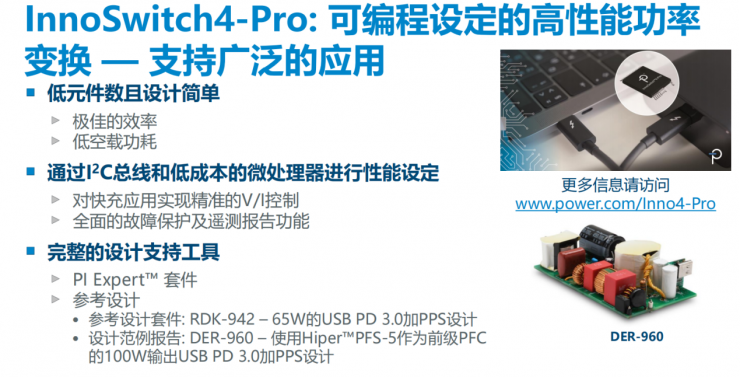

基于以上特性，新IC穩態開關頻率高達140kHz，能夠提供高達220W的功率，可減少用于手機、筆記本電腦、平板電腦和多端口配件市場的超緊湊適配器應用所需的元件數量和PCB板面積。如此高的工作頻率，也適合采用平面變壓器來完成設計，進而進一步為超薄適配器的設計打開了方便之門。

第三，在功能方面，新IC可以提供優異的恒壓/恒流精度，不受外圍元件的影響，并且在提供輸入電壓檢測等安全及保護功能的情況下，其空載功耗小于30mW。該器件具有完善的保護功能，可提供用于輸出過壓和欠壓保護的自動重啟動或鎖存故障響應方式，以及提供多個輸出欠壓故障閾值、鎖存或遲滯初級過溫保護、輸出母線開關短路保護。

除此之外，新IC還具有優化的命令集，以降低I²C數據擁堵的可能性。

總之，InnoSwitch4-Pro IC集小巧與強悍于一身——可實現效率超過95%、外形小巧，同時兼容USB PD和通用快充技術規范（UFCS）的適配器設計，并且輸出功率高達220W。可以想象，在PI全新反激式開關IC的創新驅動下，未來的智能設備將會更加節能省電。
