引言

隨著可再生能源接入電力系統,傳統的發電機在電力系統中的占比不斷下降,高滲透率的可再生能源降低了電力系統的慣性,危及系統的頻率穩定性。為了使風電機組在頻率不穩定時能夠參與電網一次調頻,在風電機組進行減載控制獲得備用有功的基礎之上,引入附加功率控制環節,使其具備參與電力系統一次調頻的能力。然而傳統調頻控制策略將風電機組運行限制在較低出力水平,根據頻率偏差信號及頻率下垂特性計算出調頻目標值,并將其作為風電機組調頻功率控制指令,無疑增加了機組的發電量損失。

文獻提出雙饋風機在傳統控制的基礎上通過增加頻率控制環節來實現轉子功率的釋放和吸收相應的有功出力實現頻率調節,對比研究了風電中的虛擬慣性控制、下垂控制、轉子速度控制、獎距角控制以及單臺和多臺之間的協調控制能力。

文獻提出了基于慣性控制比例控制方法進行頻率調節,結合變獎距角控制來整定出風電機組靜態調差系數的頻率控制策略,并采用虛擬慣性控制策略實現系統頻率的調整。

1一次調頻下垂特性

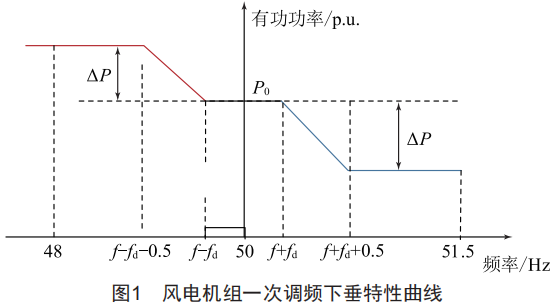

風電在整個電力系統中的占比不斷上升,因此各地政策標準要求風力發電具備參與一次調頻能力。在電網頻率變化超過一定范圍時,風電機組需按照預設的下垂特性曲線自動增加或降低風電機組出力來參與系統一次調頻,風電機組一次調頻下垂特性曲線如圖1所示。

當頻率在-fd,f+fd)范圍內時,風電機組不參與一次調頻,但至少預留AP備用容量;當頻率下降到f-fd以下時,風電機組最多增加有功出力AP;當頻率上升到f＋fd以上時,風電機組最多減小有功出力AP;當系統頻率上升到51.5Hz以上時,可停止向電網供電。

2風電機組調頻控制原理

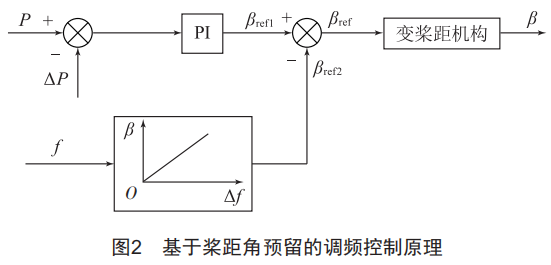

為保證風電機組自身具備一定的備用調頻容量,需要對風電機組進行減載運行控制。針對雙饋風電機組的運行特點,提出一種變目標獎距角的風電機組減載控制策略。在正常模式下,獎距角參考值是根據PI環節計算而來;而在調頻模式下,獎距角參考值由有功調頻目標值及頻率偏差兩部分共同確定,如圖2所示。

3風電機組自適應調頻策略

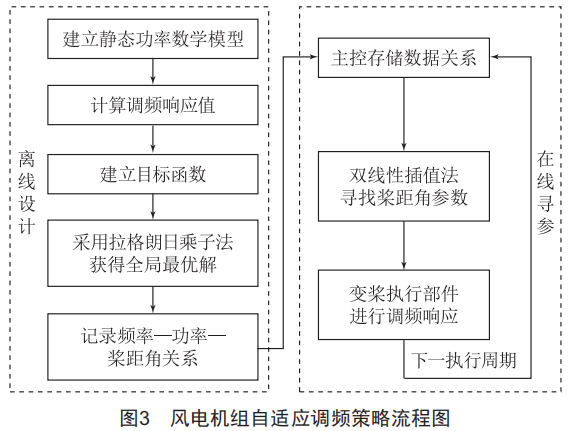

傳統調頻控制策略雖然能提供風電調頻政策標準所要求的頻率支撐能力,但由此導致的風電機組運行效益低和發電量損失大的問題卻不能很好地解決,因此設計風電機組自適應調頻控制策略很有必要。本文所設計的調頻自適應控制策略主要由離線設計與在線尋參兩部分構成,如圖3所示,具體實現步驟如下。

(1)根據風電機組運行特性,建立風電機組靜態功率數學模型:

式中:Pm為輸出功率:p為空氣密度:R為獎葉半徑:Cp為風能利用系數:入為葉尖速比:8為獎距角:,為風速。

(2)根據風電機組一次調頻下垂特性,計算出不同電網頻率f對應的調頻響應值A(chǔ)P:

(3)構建目標函數F以期望獲得最小的獎距角調節量,同時將輸出功率Pme(Pmin,Pmax)取多個功率點P(1,…,s),電網頻率femin,fmax)取多個頻率點f(1,…,n),并對oref、8ref、轉速調節時間等變量進行等式約束和不等式約束:

(4)在Matlab上編寫拉格朗日乘子法程序求解出在不同輸出功率點、不同電網頻率點下的獎距角參考值,其具體求解步驟如下:

1)提取目標函數的非線性等式約束條件及不等式約束條件:

2)對目標函數F進行拉格朗日變換得到無約束優化函數,建立不等式約束下的拉格朗日函數L如下:

其中,X=(oref,8ref)是目標函數自變量:h(X)是等式約束條件,yj是對應的約束系數:g(X)是不等式約束,μk是對應的約束系數。

3)通過Matlab編程獲得在不等式約束條件下的全局最優解(oref,8ref),記錄下不同輸出功率點Ps、不同電網頻率點fn下獎距角參考值9(s,n)的對應關系。

(5)風機接收到電網頻率與風電機組功率信息(1)、P(1))時,采用雙線性插值法進行調頻自適應在線尋參工作,對風電機組進行實時調頻響應,其具體步驟如下:1)提取滿足f'≤f(1)≤f",P'≤P(1)≤P"關系且相鄰的4個點,將其從左至右、從上至下依次標記為811、812、821、822:

2)采用雙線性插值法計算1時刻風電機組獎距角參考值8ref,計算公式如下:

3)將計算出來的1時刻獎距角參考值8ref反饋給變獎執行部件進行一次調頻響應,此后循環執行步驟(5)。

4仿真分析

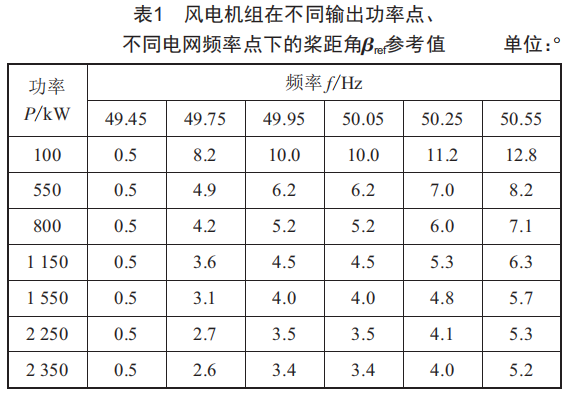

為驗證上述風電機組調頻自適應控制策略設計的有效性,本文選擇容量2500kw雙饋機型進行仿真驗證,通過工業級仿真軟件Bladed進行靜態功率仿真,記錄在不同風速、獎距角下風電機組所對應的功率值。設定頻率死區fd=0.05Hz、額定容量Pn=2500kw、調頻百分比AP=0.1Pn,通過在Matlab上編寫拉格朗日乘子法程序求解出在不同輸出功率點、不同電網頻率點下的獎距角參考值,如表1所示。風機根據輸入的實時頻率、功率信息以及頻率f一功率P一獎距角8ref關系,采用雙線性插值法循環進行調頻自適應在線尋參工作。

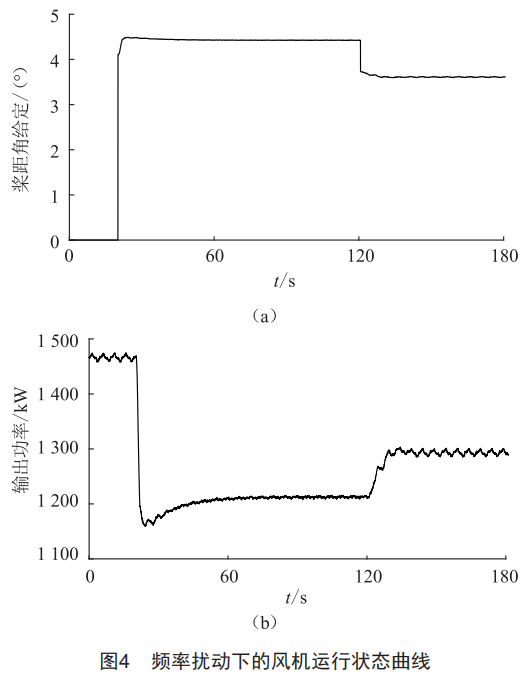

為驗證上述控制器求解參數及本文控制策略的有效性,下文在風機不同風況、不同功率運行點進行仿真驗證。首先設定電網初始頻率為50Hz,風速為恒定風速9m/s。在20s時風機開啟調頻自適應控制策略進行調頻功率備用,在120s時電網頻率下擾至49.8Hz,該策略通過雙線性插值法進行在線尋參工作發揮穩定的功率支撐作用。從圖4可以看出,在20s時獎距角增大進行減載備用,穩定后風機輸出功率降低250kw左右,使其長期保持0.1Pn的調頻能力。在120s時,風機通過雙線性插值法計算后減小獎距角,增大輸出功率約75kw左右,滿足調頻標準要求。

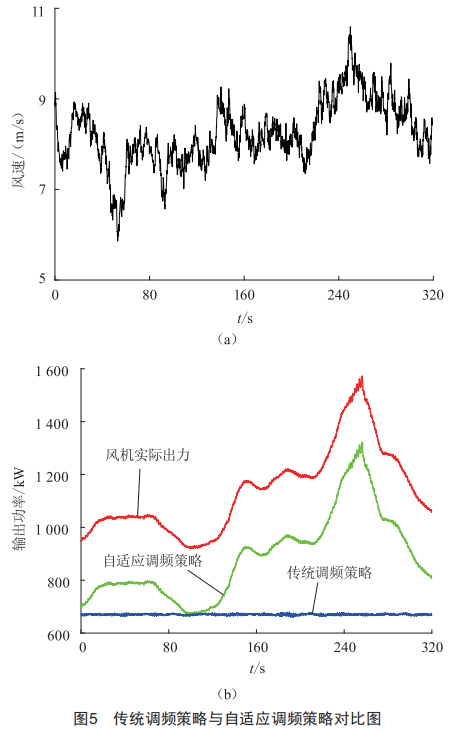

接著針對風速為湍流風情況進行B1aded仿真驗證,設置電網頻率為50Hz,若要滿足調頻標準要求,需要250kw調頻功率備用。從圖5可以看出,在傳統調頻控制策略中,風機需長期運行在輸出功率最低點670kw左右。加入該調頻控制策略后,風機輸出功率隨著風速變化而持續變化,機組始終保持250kw的調頻備用能力。因此,該策略減少了機組的發電量損失,提升了系統的經濟性。

5結語

針對傳統調頻控制策略中導致風電機組運行效益低和發電量損失大的問題,本文提出了一種計及發電量損失的風電機組調頻自適應控制方法,采用拉格朗日乘子法離線提取出頻率一功率一獎距角之間的關系,提高了在線尋參效率:采用雙線性插值法求解出風電機組獎距角參考值來對風電機組進行實時調頻響應,很好地減少了發電量損失,提升了系統的經濟性,具有較強的調頻適應性及魯棒性。
