有時候做設計時，我們會遇到外部按鍵比較多，IO口不夠用的情況。這時大部分人會考慮通過其它芯片擴展IO，或者直接換一個IO口足夠的MCU。其實，還有個方法可以實現一個IO上掛多個按鍵———即采用ADC掃描。

1.硬件及原理

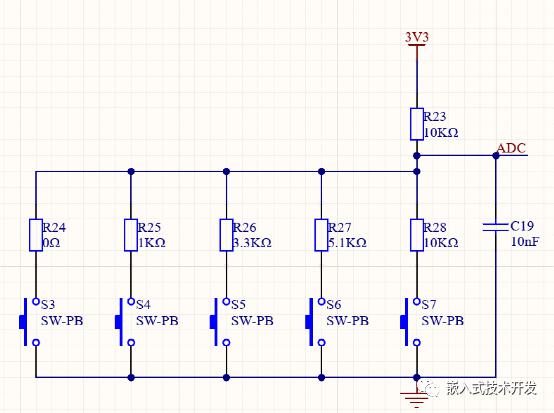

電路圖如下：

當沒有按鍵按下時，ADC的電壓為3.3V，由于不同按鍵對應的分壓電阻不同，所以不同按鍵按下時，得到的ADC電壓也不同。通過采樣ADC的電壓即可判斷是哪個按鍵被按下。這種方式也支持組合按鍵。

設計時需要計算好每個按鍵的分壓電阻阻值，使每個按鍵的分壓值（包括組合按鍵）有較明顯區別，便于ADC區分。

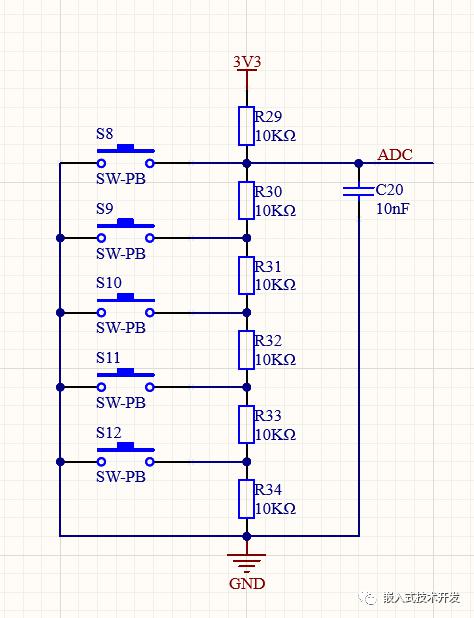

上面這種方式為并聯式接法，還有一種串聯式接法：

這種方式與上面的原理一樣，但不同的是，這種方式不支持組合按鍵，且有按鍵優先級之分，當S8按下時下面的按鍵無效。即S8優先級最高，S9次之，以此類推。

理論上，上述兩種方式都可以一個IO掛很多按鍵，但掛的越多，每個按鍵的分壓后的電壓就越接近，越不容易區分，導致誤判。所以如果按鍵太多，還是要分多個ADC端口來采樣。

另外，分壓電阻的選擇也要考慮ADC的輸入阻抗。有些MCU內置ADC輸入阻抗較低，電阻選擇不合適可能導致采樣誤差較大。

2.消抖

上圖中并聯的10nF電容有利于消除一些高頻噪聲和抖動，但最好在軟件上也做消抖處理。方式與普通按鍵類似，即多次采樣判斷。每次采樣間隔10ms左右即可。
