【萬字長文】Linux設備樹詳解
Linux內核是從V2.6開始引入設備樹的概念，其起源于OF:OpenFirmware， 用于描述一個硬件平臺的硬件資源信息，這些信息包括：CPU的數量和類別、內存基地址和大小、總線和橋、外設連接、中斷控制器和中斷使用情況、GPIO控制器和GPIO使用情況、Clock控制器和Clock使用情況等等。
官方說明：
The "Open Firmware Device Tree", or simply Device Tree (DT), is a data structure and language for describing hardware.
設備樹是一種數據結構和一種用于描述硬件信息的語言。
設備樹的特點：
-
實現驅動代碼與設備硬件信息相分離。
-
通過被bootloader(uboot)和Linux傳遞到內核， 內核可以從設備樹中獲取對應的硬件信息。
-
對于同一SOC的不同主板，只需更換設備樹文件即可實現不同主板的無差異支持，而無需更換內核文件，實現了內核和不同板級硬件數據的拆分。
二設備樹的由來
明白了設備樹的概念，不妨思考一下：為什么要引入設備樹？

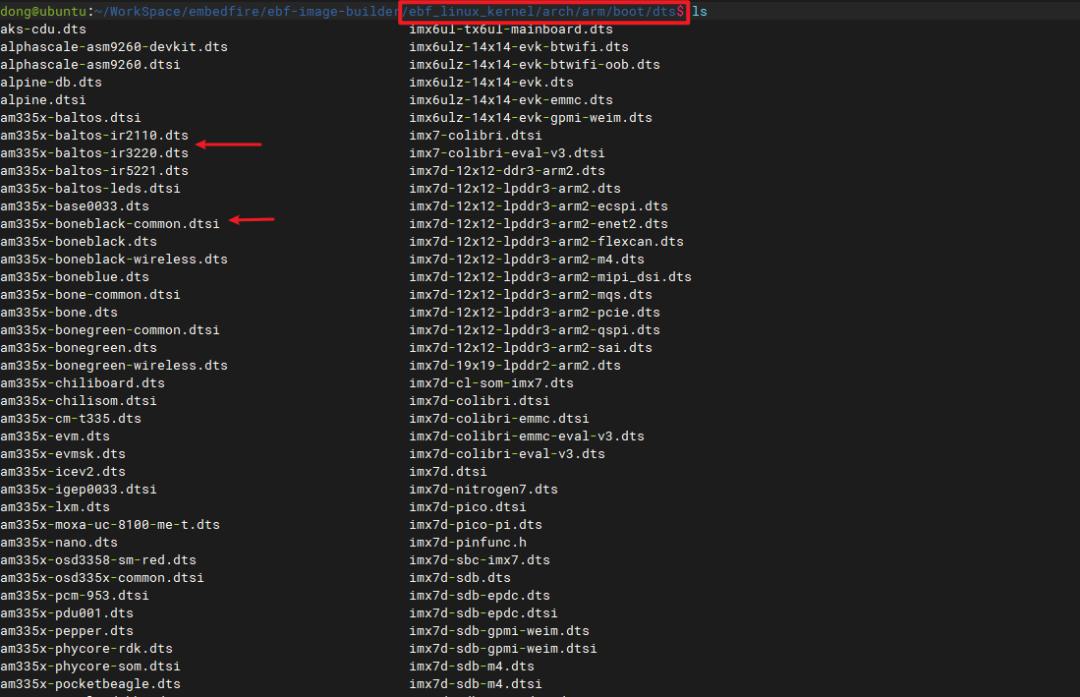

在Linux內核v2.6版本以前，ARM架構用于描述不同的硬件信息的文件都存放在arch/arm/plat-xxx和arch/arm/mach-xxx文件夾下，如下：
在這些文件內，都是通過手動定義不同的硬件設備，步驟非常繁瑣
這樣就導致了Linux內核代碼中充斥著大量的垃圾代碼，因?yàn)椴煌陌寮?jí)他們的硬件信息都不相同，這些都是硬件特有的信息，對內核而言沒有任何的意義，但是往往這部分代碼特別的多，造成內核的冗余。
設備樹的引入就是為了解決這個問題，通過引入設備樹，我們可以直接通過它來傳遞給Linux，而不再需要內核中大量的垃圾代碼。
三設備樹組成
整個設備樹牽涉面比較廣，即增加了新的用于描述設備硬件信息的文本格式，又增加了編譯這個文本的工具，同時還得支持Bootloader解析設備樹，并將信息傳遞給內核。

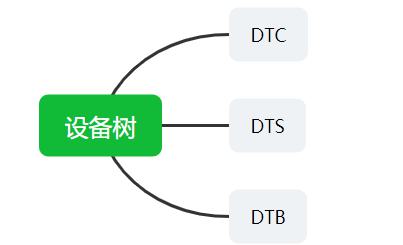

整個設備樹包含DTC（device tree compiler），DTS（device tree source）和DTB（device tree blob）。
-
DTS（device tree source）
DTS是一種ASCII文本格式的設備樹描述，在ARM Linux中，一個dts文件對應一個ARM的設備，該文件一般放在arch/arm/boot/dts/目錄中。
當然，我們還會看到一些dtsi文件，這些文件有什么用呢？
Dtsi：由于一個SoC可能對應多個設備（一個SoC可以對應多個產品和電路板），這些.dts文件勢必須包含許多共同的部分，Linux內核為了簡化，把SoC公用的部分或者多個設備共同的部分一般提煉為.dtsi，類似于C語言的頭文件。其他的設備對應的.dts就包括這個.dtsi 。
-
DTC（device tree compiler）
DTC是將.dts編譯為.dtb的工具，相當于gcc。
DTC的源代碼位于內核的scripts/dtc目錄中， 在Linux內核使能了設備樹的情況下， 編譯內核的時候，工具DTC會被編譯出來， 對應于scripts/dtc/Makefile中hostprogs-y:=dtc這一編譯目標。
該工具一般在編譯內核的時候，默認會自動執行編譯操作，如果我們想單獨編譯設備樹，該怎么辦呢？
兩條編譯命令：
將dts文件編譯為dtb：
dtc -I dts -O dtb xxx.dtb xxx.dts
將dtb文件反編譯為dts：
dtc -I dtb -O dts xxx.dts xxx.dtb
-
DTB（device tree blob）
dtb文件是.dts 被 DTC 編譯后的二進制格式的設備樹文件，它由Linux內核解析，也可以被bootloader進行解析。
通常在我們?yōu)殡娐钒逯谱鱊AND、SD啟動映像時，會為.dtb文件單獨留下一個很小的區域以存放之，之后bootloader在引導內核的過程中，會先讀取該.dtb到內存。

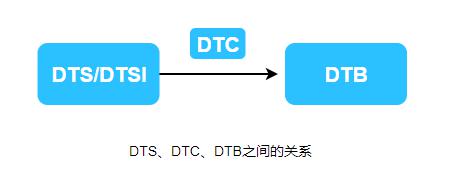

總之，三者關系如下：
四設備樹語法
dts文件是一種ASCII文本格式的設備樹描述，它有以下幾種特性：
-
每個設備樹文件都有一個根節點，每個設備都是一個節點。
-
節點間可以嵌套，形成父子關系，這樣就可以方便的描述設備間的關系。
-
每個設備的屬性都用一組key-value對(鍵值對)來描述。
-
每個屬性的描述用;結束
記住上面的幾個核心特性，往下看！
4.1數據格式/dts-v1/; / { node1 { a-string-property = "A string"; a-string-list-property = "first string", "second string"; // hex is implied in byte arrays. no '0x' prefix is required a-byte-data-property = [01 23 34 56]; child-node1 { first-child-property; second-child-property =; a-string-property = "Hello, world"; }; child-node2 { }; }; node2 { an-empty-property; a-cell-property =; /* each number (cell) is a uint32 */ child-node1 { }; }; };
-
/：表示根節點
-
node1、node2：表示根節點下的兩個子節點
-
child-node1、child-node2：表示子節點node1下的兩個子節點
-
a-string-property = "A string";：字符串屬性，用雙引號表示
-
cell-property =;：32bit的無符號整數，用尖括號表示
-
binary-property = [0x01 0x23 0x45 0x67];：二進制數據用方括號表示
-
a-string-list-property = "first string", "second string";：用逗號表示字符串列表
4.2數據結構
DeviceTree的結構非常簡單，由兩種元素組成：Node(節點)和Property(屬性)。

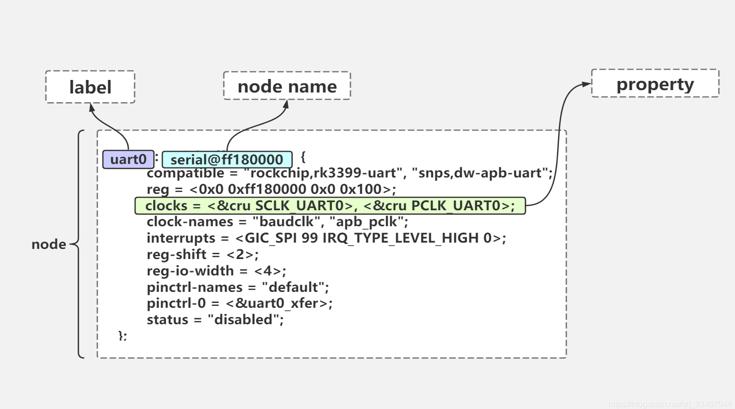

[label:] node-name[@unit-address] { [properties definitions] [child nodes] }

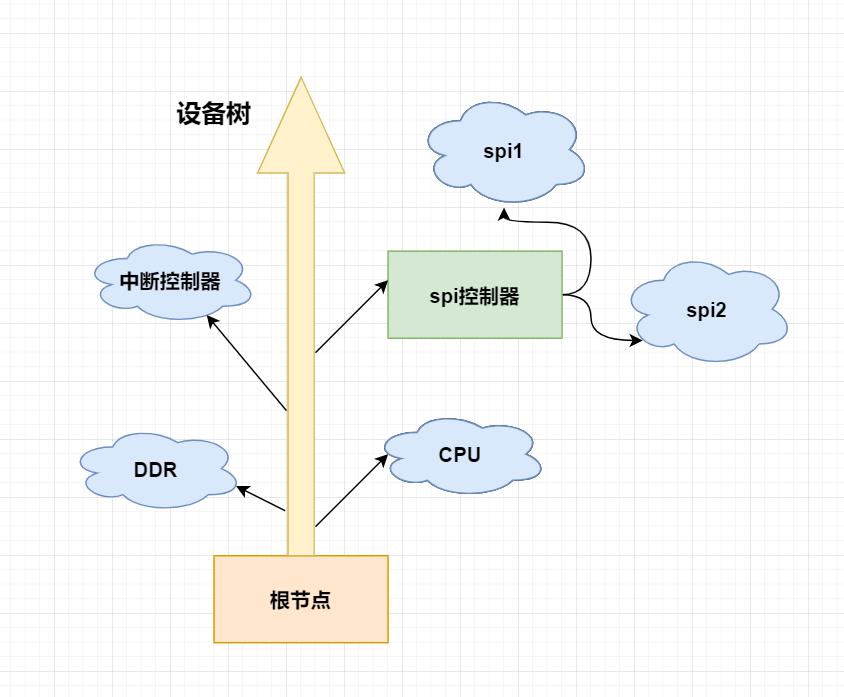

想象一下，一棵大樹，每一個樹干都認為是一個節點，每一片樹葉，想作一個屬性！
-
label：節點的一個標簽，可以作為別名
-
node-name：節點的名稱
-
unit-address：?jiǎn)卧刂?，也就是控制器的地?/span>
-
properties：屬性名稱
-
definitions：屬性的值
4.3屬性介紹4.3.1基本屬性/dts-v1/; / { compatible = "acme,coyotes-revenge"; #address-cells =; #size-cells =; cpus { cpu@0 { compatible = "arm,cortex-a9"; reg =; }; cpu@1 { compatible = "arm,cortex-a9"; reg =; }; }; serial@101f0000 { #address-cells =; #size-cells =; compatible = "arm,pl011"; reg =; }; };
下面幾個屬性是基本屬性
-
/dts-v1/;：表示一個dts設備樹文件
-
/：表示根節點
-
compatible = "acme,coyotes-revenge";
-
compatible：“兼容性” 屬性，這是非常重要的一個屬性兼容屬性，由該屬性值來匹配對應的驅動代碼。
-
"acme,coyotes-revenge"：該值遵循"manufacturer,model"格式manufacturer表示芯片廠商，model表示驅動名稱
compatible是一個字符串列表。列表中的第一個字符串指定節點在表單中表示的確切設備","。
例如，飛思卡爾 MPC8349 片上系統 (SoC) 有一個串行設備，可實現 National Semiconductor ns16550 寄存器接口。因此，MPC8349 串行設備的 compatible 屬性應為：compatible = "fsl,mpc8349-uart", "ns16550". 在這種情況下，fsl,mpc8349-uart指定確切的設備，并ns16550聲明它與 National Semiconductor 16550 UART 的寄存器級兼容。
-
cpus：表示一個子節點，該子節點下又有兩個子節點，分別為cpu0和cpu1。
-
cpu@0：遵循[@]格式
-
：ascii字符串，表示節點名稱
-
：?jiǎn)卧刂?，設備的私有地址，在節點reg屬性中描述。
下面幾個屬性與尋址相關的
-
#address-cells ：表示reg屬性中表示地址字段的單元個數，每個單元32bit，即用多少個32bit單元表示地址信息。
-
#size-cells：表示reg屬性中表示長度字段的單元個數，每個單元32bit，即用多少個32bit單元表示長度信息。
-
reg：該屬性一般用于描述設備地址空間資源信息，一般都是某個外設的寄存器地址范圍信息。其式為reg =
。每個地址值都是一個或多個 32 位整數的列表，稱為單元格。同樣，長度值可以是單元格列表，也可以是空的。
以cpu節點為例：
cpu@0 { compatible = "arm,cortex-a9"; reg =; };
其#address-cells=1表示reg屬性中描述地址字段，所需32bit的單元個數為1，#size-cells=0表示reg屬性中沒有表示長度的單元，即reg=
再以serial節點為例：
serial@101f0000 { #address-cells =; #size-cells =; compatible = "arm,pl011"; reg =; };
該設備都被分配一個基址，以及被分配區域的大小
其#address-cells=1表示reg屬性中描述地址字段需要1個32bit單元，#size-cells=1表示reg屬性中描述長度字段需要2個單元，即reg=
-
0x101f0000：表示serial的控制器起始地址
-
0x1000：表示serial控制器所占用的大小
地址映射部分還要了解一個屬性，為什么要引入這個屬性呢？
根節點與根節點的直接子節點，都使用了CPU的地址分配空間，但是根節點的非直接子節點，并不會自動實用CPU的地址空間，因此需要手動用屬性分配。
如上述的serial節點，屬于根節點下的直接子節點，無需手動再次分配地址空間，而下面所述的external-bus節點，其內部的子節點就需要再次分配！
/dts-v1/; / { compatible = "acme,coyotes-revenge"; #address-cells =; #size-cells =; ... external-bus { #address-cells =; #size-cells =; ranges = <0 0 0x10100000 0x10000 // Chipselect 1, Ethernet 1 0 0x10160000 0x10000 // Chipselect 2, i2c controller 2 0 0x30000000 0x1000000>; // Chipselect 3, NOR Flash ethernet@0,0 { compatible = "smc,smc91c111"; reg =; }; i2c@1,0 { compatible = "acme,a1234-i2c-bus"; #address-cells =; #size-cells =; reg =; rtc@58 { compatible = "maxim,ds1338"; reg =; }; }; flash@2,0 { compatible = "samsung,k8f1315ebm", "cfi-flash"; reg =; }; }; };
該總線使用了不同的尋址方式，分析一下external-bus節點：
-
#address-cells =：用兩個單元表示地址
-
#size-cells =：用一個單元表示長度
-
reg =：第一個0表示片選號，第二個0表示基于片選的偏移，第三個表示偏移的大小
這種抽象的表示，如何映射到CPU地址區域呢？屬性來幫助！
ranges = <0 0 0x10100000 0x10000 // Chipselect 1, Ethernet 1 0 0x10160000 0x10000 // Chipselect 2, i2c controller 2 0 0x30000000 0x1000000>; // Chipselect 3, NOR Flash
range：表示了不同設備的地址空間范圍，表中的每一項都是一個元組，包含子地址、父地址以及子地址空間中區域的大小，這三個字段。
-
子地址字段：由子節點的#address-cells決定，如前面的0 0、0 1
-
父地址字段：由父節點的#address-cells決定，如0x10100000、0x10160000
-
子地址空間字段：描述子節點的空間大小，由父節點的#size-cells決定，如0x10000、0x10000
經過映射后，總線的地址映射如下：
4.3.3中斷屬性
Offset 0 from chip select 0 is mapped to address range 0x10100000..0x1010ffff
Offset 0 from chip select 1 is mapped to address range 0x10160000..0x1016ffff
Offset 0 from chip select 2 is mapped to address range 0x30000000..0x30ffffff
/dts-v1/; / { compatible = "acme,coyotes-revenge"; #address-cells =; #size-cells =; interrupt-parent = <&intc>; cpus { #address-cells =; #size-cells =; cpu@0 { compatible = "arm,cortex-a9"; reg =; }; cpu@1 { compatible = "arm,cortex-a9"; reg =; }; }; serial@101f0000 { compatible = "arm,pl011"; reg =; interrupts = < 1 0 >; }; intc: interrupt-controller@10140000 { compatible = "arm,pl190"; reg =; interrupt-controller; #interrupt-cells =; }; };
如上
-
interrupt-controller：聲明一個節點是接收中斷信號的設備，也就是中斷控制器
-
#interrupt-cells：interrupt-controller節點下的一個屬性，表明中斷標識符用多少個單元表示
-
interrupt-parent：設備節點中的一個屬性，選擇哪個中斷控制器
-
interrupts：設備節點的一個屬性，中斷標識符列表，其單元個數取決于#interrupt-cells
根據設備樹，我們了解到：
-
該機器有一個中斷控制器interrupt-controller@10140000
-
intc標簽，為中斷控制器的別名，方便引用
-
#interrupt-cells =;：中斷標識符用兩個單元格表示
-
interrupt-parent = <&intc>;：選擇中斷控制器
-
interrupts = < 1 0 >;：表示一個中斷，第一個值用于表明中斷線編號，第二個值表明中斷類型，如高電平，低電平，跳變沿等
aliases { ethernet0 = e0; serial0 = &serial0; };
aliases：正如其名，別名屬性，使用方式：property = &label;
chosen { bootargs = "root=/dev/nfs rw nfsroot=192.168.1.1 console=ttyS0,115200"; };
chosen：該屬性并不表示一個真實的設備，但是提供一個空間，用于傳輸固件和Linux之間的數據，像啟動參數，
五設備樹的加載流程
我們知道，dts文件經過dtc工具編譯為dtb，內核加載并解析dtb文件，最終獲得設備樹的信息。
那么Linux如何加載``dtb文件，并生成對應節點的呢？
5.1設備樹地址設置我們一般通過Bootloader引導啟動Kernel，在啟動Kernel之前，Bootloader必須將dtb文件的首地址傳輸給Kernel，以供使用。
-
Bootloader將dtb二進制文件的起始地址寫入r2寄存器中
-
Kernel在第一個啟動文件head.S/head-common.S中，讀取r2寄存器中的值，獲取dtb文件起始地址
-
跳轉入口函數start_kernel執行C語言代碼
06獲取設備樹中的平臺信息——machine_desc在dts文件中，在根節點中有一個compatible屬性，該屬性的值是一系列的字符串，比如compatible = “samsung，smdk2440”“samsung,smdk2410,samsung，smdk24xx”;，該屬性就是告訴內核要選擇什么樣的machine_desc，因?yàn)閙achine_desc結構體中有一個dt_compat成員，該成員表示machine_desc支持哪些單板，所以內核會把compatible中的字符串與dt_compat進行依次比較。
start_kernel // init/main.c setup_arch(&command_line); // arch/arm/kernel/setup.c mdesc = setup_machine_fdt(__atags_pointer); // arch/arm/kernel/devtree.c early_init_dt_verify(phys_to_virt(dt_phys) // 判斷是否有效的dtb, drivers/of/ftd.c initial_boot_params = params; mdesc = of_flat_dt_match_machine(mdesc_best, arch_get_next_mach); // 找到最匹配的machine_desc, drivers/of/ftd.c while ((data = get_next_compat(&compat))) { score = of_flat_dt_match(dt_root, compat); if (score > 0 && score < best_score) { best_data = data; best_score = score; } } machine_desc = mdesc;
5.3獲取設備樹的配置信息在前面，我們也知道設備樹中的chosen屬性，用于傳輸固件和Linux之間的數據，包含一些啟動參數，那么我們?cè)撊绾谓馕龀鰜?lái)呢？
-
/chosen節點中bootargs屬性的值, 存入全局變量：boot_command_line
-
確定根節點的這2個屬性的值:#address-cells,#size-cells
-
存入全局變量:dt_root_addr_cells,dt_root_size_cells
-
解析/memory中的reg屬性, 提取出"base, size", 最終調用memblock_add(base, size);
5.4設備樹節點解析dtb文件會在內存中一直存在著，不會被內核或者應用程序占用，我們需要使用的時候可以直接使用dtb文件。dtb文件的內容會被解析生成多個device_node，然后這些device_node構成一棵樹, 根節點為: of_root
每一個節點都以TAG(FDT_BEGIN_NODE, 0x00000001)開始, 節點內部可以嵌套其他節點, 每一個屬性都以TAG(FDT_PROP, 0x00000003)開始
-
設備樹中的每一個節點，都會被轉換為device_node結構體
struct device_node { const char *name; // 來自節點中的name屬性, 如果沒有該屬性, 則設為"NULL" const char *type; // 來自節點中的device_type屬性, 如果沒有該屬性, 則設為"NULL" phandle phandle; const char *full_name; // 節點的名字, node-name[@unit-address] struct fwnode_handle fwnode; struct property *properties; // 節點的屬性 struct property *deadprops; /* removed properties */ struct device_node *parent; // 節點的父親 struct device_node *child; // 節點的孩子(子節點) struct device_node *sibling; // 節點的兄弟(同級節點) #if defined(CONFIG_OF_KOBJ) struct kobject kobj; #endif unsigned long _flags; void *data; #if defined(CONFIG_SPARC) const char *path_component_name; unsigned int unique_id; struct of_irq_controller *irq_trans; #endif };
-

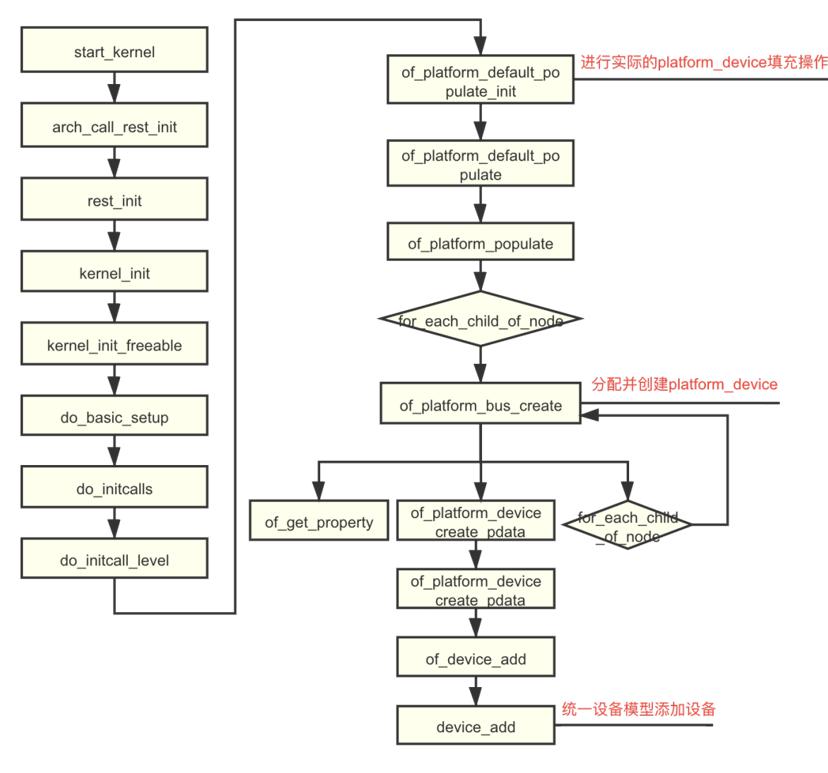

將device_node轉換為platform_device
那么多的device_node，哪些會被轉化為platform_device呢？
根節點下的子節點，且該子節點必須包含compatible屬性；
如果一個節點的compatile屬性含有這些特殊的值(“simple-bus”,“simple-mfd”,“isa”,“arm,amba-bus”)之一，那么它的子結點(需含compatile屬性)也可以轉換為platform_device。
struct platform_device { const char *name; int id; bool id_auto; struct device dev; u32 num_resources; struct resource *resource; const struct platform_device_id *id_entry; char *driver_override; /* Driver name to force a match */ /* MFD cell pointer */ struct mfd_cell *mfd_cell; /* arch specific additions */ struct pdev_archdata archdata; };
轉換完成之后，
-
設備樹中的reg/irq等屬性，都存放在了platform_device->resource結構體中
-
設備樹中的其他屬性，都存在在了platform_device.dev->of_node結構體中
-
C代碼獲取設備樹屬性
轉換完成之后，內核提供了一些API來直接獲取設備樹中對應的屬性。如：
-
of_property_read_u32_index：獲取設備樹中某個屬性的值
-
of_property_read_string：獲取設備樹中某個屬性的字符串的值
-
of_get_address：獲取設備樹中的某個節點的地址信息
整體總結下來，有幾個類別：
a. 處理DTB of_fdt.h // dtb文件的相關操作函數, 我們一般用不到, 因?yàn)閐tb文件在內核中已經被轉換為device_node樹(它更易于使用) b. 處理device_node of.h // 提供設備樹的一般處理函數, 比如 of_property_read_u32(讀取某個屬性的u32值), of_get_child_count(獲取某個device_node的子節點數) of_address.h // 地址相關的函數, 比如 of_get_address(獲得reg屬性中的addr, size值) of_match_device(從matches數組中取出與當前設備最匹配的一項) of_dma.h // 設備樹中DMA相關屬性的函數 of_gpio.h // GPIO相關的函數 of_graph.h // GPU相關驅動中用到的函數, 從設備樹中獲得GPU信息 of_iommu.h // 很少用到 of_irq.h // 中斷相關的函數 of_mdio.h // MDIO (Ethernet PHY) API of_net.h // OF helpers for network devices. of_pci.h // PCI相關函數 of_pdt.h // 很少用到 of_reserved_mem.h // reserved_mem的相關函數 c. 處理 platform_device of_platform.h // 把device_node轉換為platform_device時用到的函數, // 比如of_device_alloc(根據device_node分配設置platform_device), // of_find_device_by_node (根據device_node查找到platform_device), // of_platform_bus_probe (處理device_node及它的子節點) of_device.h // 設備相關的函數, 比如 of_match_device
上述總結下來，流程為dts->dtb->device_node->platform_device
六設備樹調試
-
查看原始的dtb文件
ls /sys/firmware/fdt hexdump -C /sys/firmware/fdt
-
查看設備樹信息
ls /sys/firmware/devicetree ls /proc/device-tree
以目錄結構程現的dtb文件, 根節點對應base目錄, 每一個節點對應一個目錄, 每一個屬性對應一個文件
/proc/device-tree 是鏈接文件, 指向/sys/firmware/devicetree/base
-
查看所有硬件信息
ls /sys/devices/platform
系統中所有的platform_device, 有來自設備樹的, 也有來有.c文件中注冊的。
