引言

隨著變頻器應用日益廣泛,其控制方式已經非常完善,依靠產品說明書可輕易實現變頻器輸出的正反轉和模擬量調頻,但在特殊的工藝環境下,有著一些特殊的控制工藝要求。鑒于此,本文對變頻器常規控制方式和特殊控制方式進行了介紹。

1電機正反轉

1.1常規方法

更改異步電機運行方向,最直接的方式是更改變頻器輸出接線,對換三相接線中的任意兩組接線,即可以與之前相序相反的方向運行。

但實際應用中,為了更輕松、更便捷地實現電機反轉,一般都是更改變頻器本身輸出的方式。

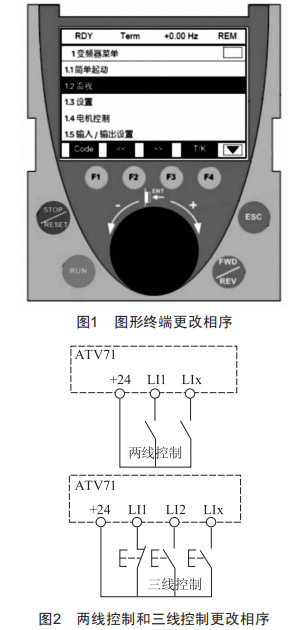

常規方法有兩種:一種是變頻器自帶圖形終端控制時可隨時切換相序輸出,如圖1面板上自帶類似"FwD/REV"正反轉切換按鍵:另一種是外部接線端子控制輸出,按照圖2所示兩線控制和三線控制的不同方式接線,控制變頻器不同相序輸出運行,實現拖動電機的正反轉。這兩種方法均屬于變頻器常用的標準控制形式,參考產品樣本可輕易實現。

1.2通信方式

通過通信方式控制變頻器時,其控制源是通信主站,通過通信命令,按照不同協議內容更改控制字,或更改給定頻率的正負值,來實現變頻器不同相序的輸出。最常用的通信協議為ModbusRTT形式,下面以UTVA6變頻器為例進行說明。

1.2.1控制命令字方式

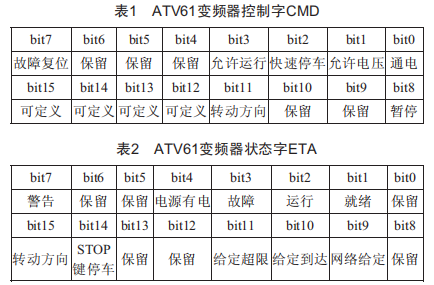

UTV66變頻器的控制字CMD和狀態字ETA參考1和表2。當變頻器上電后,如果無任何故障則自動運行到"RDy"狀態,其狀態字為ETU=66#xx36,此時如果命令源發出通信控制指令CMD=66#xxxF,變頻器將按照當前設定頻率動作,經歷"UCC"加速時間后進入"RUN"狀態,ETA=16#0637:如果命令源發出控制指令CMD=16#x80F,即在原來命令基礎上,將控制字的bit11(轉動方向)指令進行更改,變頻器在經歷"ACC"狀態后,也會進入"RUN"狀態,但此時ETA=16#8637,即輸出方向發生了改變。此外,如果控制字CMD=16#0006,變頻器在經歷"DCC"減速時間后就會返回"RDY"狀態。

1.2.2給定頻率正負值

變頻器在不改變控制字的情況下,也可以通過更改給定頻率正負值來實現輸出相序的變化,部分變頻器需要設置頻率給定范圍才能實現。

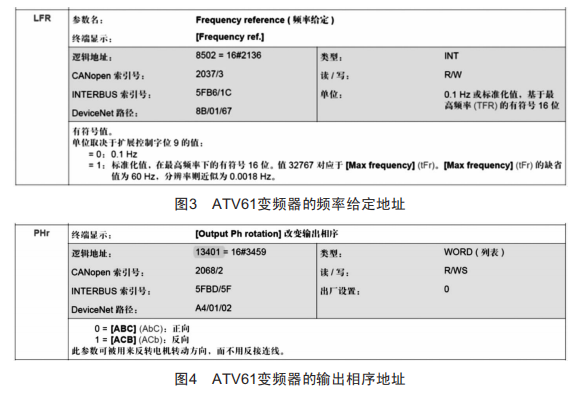

如圖3所示,命令源通過對Modbus通信地址48503(邏輯地址8502+標準參數4000l)進行有符號的賦值,就能通過給定頻率的正負值來實現電機的正反轉運行(需注意常規情況下賦值比例為10,即10代表lHz)。

1.2.3直接更改相序

ATV61變頻器設置參數1.4"電機控制"中有"改變輸出相序"選項,通過更改此參數也可以更改變頻器的輸出相序。更改方法分兩種:一種方式為圖形終端直接更改相序,由"A一B一C"更改為"A一C一B",變頻器通過通信啟動后,輸出相序即發生更改:另一種方式是修改通信邏輯地址13401,如圖4所示,等同于參數1.4里的"改變輸出相序",值為0時,代表"A一B一C"相序,值為1時,代表"A一C一B"相序。需要注意的是,部分變頻器本身不具備這個直接更改相序的參數,故此種方法并不適用于所有變頻器。

2模擬量調頻

2D1常規方法

變頻器的頻率調節,最常見的方法有三種:第一種是通過自帶面板控制,直接調節面板給定值即可:第二種是通過AI模擬量通道控制,設置頻率給定參數為相應通道后,即可通過外部4~20mA或者DC1~5V標準信號調節頻率:第三種是通過通信方式給定,按照通信協議對給定頻率的邏輯地址進行賦值,實現頻率調節。參考產品樣本和通信手冊可輕易實現頻率調節,也是產品常用控制形式。

2.2特殊控制方式

在多臺變頻器集中監控應用過程中,一般都會在每臺變頻器增加本地控制器和人機界面,按照工藝要求組態人機畫面后進行設備的本地操作:同時,多臺本地控制器與上層集成監控系統(DCs)再次通信,DCs通過通信控制本地控制器的內部變量,進而操控變頻器的啟停和調頻,實現變頻設備的遠程監控。為提高控制的可靠性,加上現場環境的一些客觀因素,DCs有可能通過通信方式控制變頻器的啟停,通過遠程DCs的Ao輸出,以模擬量的方式調節變頻器頻率。

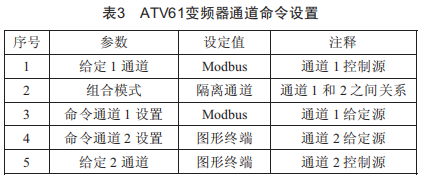

以ATV6l變頻器為例,其正常設置如表3所示。

此時,變頻器模塊通過圖形終端可進行變頻模塊本身的控制(通道2控制),通過與本地控制器之間的ModbusRTU通信實現變頻設備的本地控制(通道1控制),含變頻模塊的啟停和調頻:DCs通過與本地控制器之間的通信,對本地控制器內的變量進行遠程模式下的賦值,即可實現對變頻模塊的控制。

當DCs要求以模擬量方式調節頻率時,模擬量信號接入變頻模塊的A1通道,表3中的"給定1通道"則需設置成A12(電流信號)。但這樣設置的話,設備就無法通過本地的人機界面正常調頻了,只能啟停。

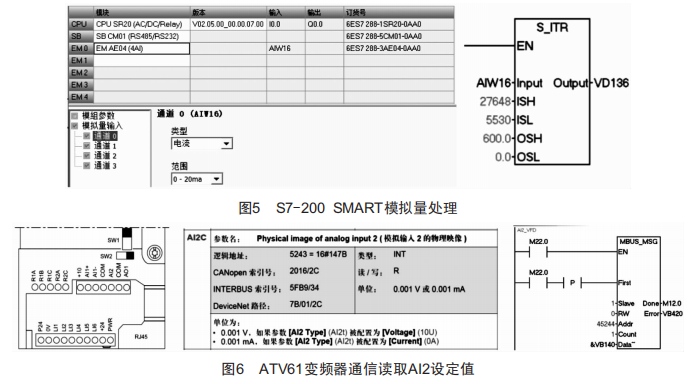

在不影響設備本地人機正常操控的情況下,以s7-200sMART為例,可在設備本地控制器后面增加模擬量模塊,采集DCs發送過來的模擬量數值,經過如圖5所示的工程量處理和控制邏輯選擇,實現DCs和本地人機的遠程/本地控制,對于變頻模塊來說,仍是通過Modbus通信方式實現功能,參數不需要改變。

但此方法需要額外增加模擬量模塊,占據一定空間,且即使是最實惠的4通道模塊也價格不菲。

為了保持設備原有的本地控制功能不變,又不額外增加生產成本,如圖6所示,可將DCs的模擬量信號仍然接入變頻模塊的A1通道,由本地控制器通信讀取變頻模塊內A1通道的邏輯地址,替換原有DCs給定頻率的變量地址,即可實現DCs的模擬量調頻。A12通道參數相應設置:最小值4mA,最大值20mA。

3結語

不同廠家變頻器自身的設計不同,存在一定的差異性,各行各業根據實際使用工藝不同,控制方法各式各樣,實現方式也各有特色。上述正反轉控制和模擬量調頻的不同方式,均已應用于實際工程項目,現場效果良好,在保證工藝功能的前提下,實現了項目的降本增效。
