引言

優化海上平臺托架設計方法及原則,能減少托架設計的主觀性,提前規避在設計中可能遇到的困難。本文主要介紹托架定義、常用材質、基本結構參數,并對托架型式應用選擇、規劃注意事項、設計思路等方面進行闡述。

1托架定義

(1)電纜托架:將由托盤或梯架的直線段、彎通、組件、托臂及吊架等構成,具有緊密支撐電纜的剛性結構系統定義為橋架或托架。(2)托盤:由帶散熱孔的底板和側邊構成的槽型部件稱為托盤。

(3)梯架:由側邊和若干個橫檔構成的部件稱為梯架。

除了基本的直段之外,托架的構成還包括彎通、三通、四通及安裝附件等。

2托架材質

托架材質主要包括不銹鋼、無銅鋁兩種形式,滿足海上高濕度、高鹽霧環境的使用要求。如有特殊要求,可使用其他材質。

3托架基本結構參數

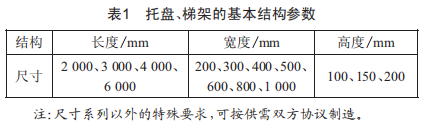

托盤、梯架的基本結構參數如表1所示。

海洋油氣田通常使用的電氣電纜托架最大寬度為1200mm。

4托架型式應用選擇

在電纜集中處,如各盤柜下方電纜集中進出線區域、電纜主路徑等,宜選用梯架形式:在終端路徑,比如用于局部照明回路和伴熱回路的電纜,可選用托盤形式。

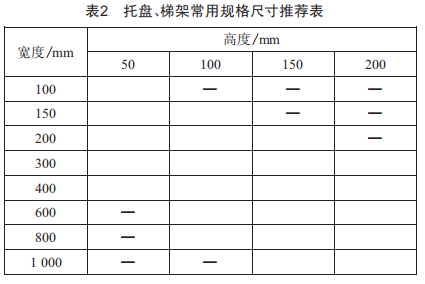

不同寬度的托盤及梯架,對應的側邊高也有相應要求,如表2所示。

按照海洋石油平臺常用電纜,常用托盤寬度多為100~200mm,梯架最小寬度多為200mm,托架幫高至少可選擇100~150mm規格。100mm和150mm幫高的確定,應根據托架內電纜根數與托架填充率確定。

5托架規劃注意事項

托架規劃設計中,以下幾個方面應逐項去考慮。

5.1電氣房間下托架主路徑布局

(1)對于中、高壓盤:中、高壓盤柜二次電纜孔在盤柜前,低壓托架路徑宜布置在靠近盤柜操作面的出線

(2)對于低壓盤:一次電纜孔位于盤柜后方,托架路徑宜布置在靠近盤柜動力出線孔位置。

5.2房間墻皮外與逃生通道凈間距

垂直托架布置在房間外,不應與逃生通道碰撞。托架規劃初期,應核實總圖中房間墻皮外空間是否充裕,需考慮托架幫高、支架槽鋼厚度以及電纜護管開孔占用空間。

5.3中控房間的位置

注意中控室的位置,避免托架路徑在中控室及中控設備間上方通過。

5.4滑道梁的位置和走向

對于注水泵、燃?xì)鈮嚎s機、海水提升泵、應急機、消防泵等大型機械設備,其上方需布置滑道梁用于設備的維修?；懒旱淖呦驎?huì)對托架布置產生影響,規劃托架時,應與機械專業核實各機械設備滑道梁的布置方案,托架可在滑道梁吊柱間穿過。

5.5電氣房間下方設備高度

各電氣房間下方為電纜托架集中區域,應關注房間下方的設備高度。對應總圖的設備表,核實房間下方各橇體標高。對于較高的設備,與總體專業溝通,調整其位置,避免其位于電氣房間下方,影響電纜主路徑布置。若受限于甲板面積,設備無法完全避開房間下托架,可考慮將設備移動至房間下方角落位置或托架較少區域。

5.6平臺吊裝方式對托架路徑的影響

平臺的安裝方式主要有分塊安裝、浮托安裝。

分塊安裝包括東、西塊拼接和分上、下部分安裝兩種方式。對于后者,下層甲板就位后,在安裝剩余部分結構時,結構節點周?chē)糠謪^(qū)域不允許有設備阻礙。

對于浮托安裝,最下層甲板下有浮托區域,托架設計時應規避此區域。

5.7結構專業斜撐的位置

考慮到上述注意事項后,結合電氣房間和主設備的位置,主路徑的大體方案可基本確定,具備繪制托架路徑規劃圖的條件。甲板下的主通路布置,需要注意各斜撐的位置,應參照結構專業各軸線的立面圖紙,規避托架和斜撐碰撞的情況。

6托架設計方法及步驟

在規劃托架時,考慮到所需注意事項后,應著手于托架設計的細化方案。

6.1確定電纜托架主通路

電纜托架主通路的規劃,需參考平臺總單線圖和總體布置圖。總單線圖中,包含各電氣系統(主機、中高壓、低壓、小功率)間的主聯絡。依次按照主機一中壓盤一低壓盤一小功率及中壓盤一高壓盤一海纜的順序,明確中、低壓系統的主動力電纜關聯,確定各中壓設備的電纜走向,形成托架設計的大體方案,結合各盤柜的位置確定主路徑。

總體布置圖確定了各類機械設備的位置,中壓托架路徑可理解為盤柜與設備點對點設計:低壓托架設計應著重考慮有較多電纜根數或大規格電纜的設備下方的電纜路徑,保證托架基本覆蓋。根據低壓?jiǎn)尉€圖的電纜信息,結合總體布置圖,找到功率較大、需要大規格電纜和多根數電纜的設備,這樣可確定從低壓盤柜到平臺各位置的主路徑走向。

6.2房間外垂直電纜托架位置

主開關間內的各電氣盤柜作為電纜的起始點,需連接到各層甲板設備,應關注垂直托架的定位,核實各房間單開門和雙開門的定位。垂直托架的位置,不能定在開門位置的上方或下方,避免向上或向下穿層產生碰撞。6.3進線開關下多電纜區域的托架設計

低壓盤進線開關上口為主變壓器,以3150kVA變壓器為例,其低壓400V需要22根HoFR3C×150mm2電纜,電纜外徑按50mm計算,若使用1200mm寬低壓托架,電纜將至少占用一層鋪設空間。考慮到低壓盤電纜較多,若不合理規劃路徑,將影響盤柜下方托架填充率。建議對這些從ACB連接到變壓器的電纜,單獨規劃路徑,直接連接至變壓器間。可考慮以下三種設計方法:

(1)采用低壓盤上出線,與變壓器出線口對齊,電纜從盤柜上部直接連接到變壓器。此類設計方案對變壓器間空間及房間布局有較高要求,需要將變壓器出線口基本與進線盤柜對齊,在規劃時須仔細考慮可行性。

(2)采用低壓盤出線,通過母線槽與變壓器連接。用母線槽連接至變壓器,通常采用側進方式。須核實母線槽是否與主開關間內空調風道碰撞,以及是否影響變壓器間內通道。

(3)在低壓盤進線開關下方將此部分電纜單獨引出,將各ACB的排布與垂直口基本對應,甲板下托架路徑連通垂直托架,將大數量電纜通過單獨路徑連接至變壓器。這樣可滿足低壓盤下大量電纜走線的需求。

6.4確定梯架或托盤的層間距離

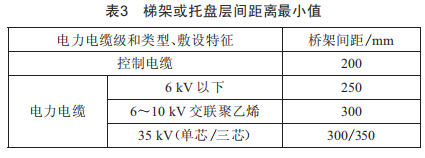

電纜梯架或托盤的層間距離,應滿足能方便地敷設電纜及其固定、安置接頭的要求,且在多根電纜同置于一層的情況下,可更換或增設任一根電纜及其接頭。在采用電纜截面或接頭外徑不是很大的情況下,符合上述要求的梯架或托盤的層間距離最小值可按表3取值。

6.5確定電纜彎曲半徑

在計算托架彎通、三通、四通的彎曲半徑時,需以同托架內承托的最大外徑規格電纜的彎曲半徑為依據。例:同一段托架中包含HoFR3Cx70mm2、HoFR3Cx95mm2和HoFR3Cx150mm2規格的電纜,托架的彎曲半徑應不小于3Cx150mm2規格電纜的最小彎曲半徑。

6.6托架填充率核實

對于中高壓托架,僅允許單層敷設。中高壓各路徑節點內的電纜梳理完成后,按照電纜廠家樣本中電纜外徑,根據托架中實際電纜規格和根數,用CAD或其他

軟件進行簡單繪制,可明確中高壓托架寬度。

對于低壓托架,需按照兩部分進行考慮。

6.6.1專用于大規格電纜主通路托架,以盤柜ACB出線托架為例

近年來,海洋石油平臺上主變壓器主要包括兩種規格:2500kVA和3150kVA。

2500kVA低壓400V側進線電纜規格為18根HoFR3Cx150mm2電纜,單根電纜外徑約50mm,電纜兩層敷設時,可選600mm及以上規格托架,電纜單層敷設時,至少使用1000mm寬托架。3150kVA低壓400V側進線電纜規格為22根HoFR3C×150mm2電纜,單根電纜外徑約50mm,兩層敷設建議選擇800mm以上規格托架,使用1200mm寬托架。

以幫高150mm托架為例,其實際可利用高度按照120mm考慮,電纜無法三層敷設。如選擇主動力電纜雙層敷設,托架可使用高度剩余量不足,托架裕量較小,剩余空間考慮布置小規格電纜。若主動力電纜單層敷設,可允許其他規格電纜路徑走此通路,但需要考慮托架填充率。

6.6.2敷設多種規格電纜的托架

對于敷設多規格電纜的托架內填充率計算,首先要知道各個托架主通路或電纜匯集區域,在這些區域進行標注并選取截面,可對節點號進行命名。確定節點后,統計此截面所有的電纜根數。

對于梯架,要考慮橫擔的厚度,一般不小于20mm。以幫高150mm托架為例,其實際可利用高度按照120mm考慮,其截面積用托架寬度和幫高120mm進行計算。

托架截面視為長方形,每一根電纜在托架內的截面為圓形,其所占空間可認為是正方形。電纜截面積總和按照托架節點內所有電纜根數及規格匯總,然后比對托架長方形截面去核實填充率。系數根據預留設備數量以及電纜根數酌情考慮,建議在1.0~1.3。

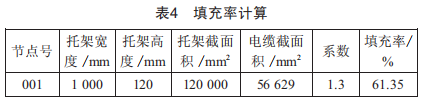

根據以上信息即可進行填充率計算,如表4所示。

由于伴熱電纜通常不體現在清冊中,此部分電纜無法體現在各托架節點的電纜總根數之中,核實托架填充率時需考慮此部分伴熱電纜。在各層連通的垂直托架以及各層電纜主通路,應著重考慮伴熱電纜對填充率的影響。渤海項目需要的伴熱設備較多,后續伴熱電纜數量可觀,對于靠近終端設備分支路徑的托架,其填充率建議不宜超過70%。以上參數僅為經驗參考。

7結語

由于各海上石油平臺的特點不同,其工藝流程、總體布置、設備類型、供配電形式都有所差別。本文主要對托架設計規劃的思路進行梳理,對設計步驟進行總結,并對可規避問題進行描述,可為設計人員的規劃提供一些新的想法。
