引言

近期,海油工程公司做了某個設備和材料檢驗要求基于EN10204標準的涉外海洋石油工程項目,參與了設備和材料從設計到出廠試驗后取得相應證書的全過程。由于EN10204標準在國內工程項目很少在設備取證中使用,在此過程中我們積累了寶貴經驗。

EN10204標準名稱為"Metallicproducts—Typesofinspectiondocuments",通常譯為《金屬產品—檢驗文件的類型》,一般用于規定供方按合同要求提供給需方的適用于所有金屬產品的不同類型的檢驗文件。在本項目中,設備和材料檢驗也參照此標準執行。

本文以部分典型電氣設備基于EN10204進行檢驗為例進行介紹,以供后續類似項目參考。

1項目概述

某海洋石油平臺項目位于波斯灣,新建一座無人井口平臺,通過海底管線把平臺物流(主要是天然氣,有少量凝析液和水)輸送到現有中心平臺做進一步處理。

由于平臺產出天然氣含有硫化氫,且整個平臺大部分區域都被劃分為Ⅱ類氣體危險區,因此設備和材料取證要求較為嚴格,該項目通過EN10204標準對生產廠家過程質量控制提出了要求。

2取證分類

根據EN10204標準規定,可以頒發的證書總共分為4類,按照檢驗要求的嚴格程度從高到低分別是Type3.2、Type3.1、Type2.2和Type2.1。

2.1規定檢驗的檢驗文件一Type3.2證書和Type3.1證書

規定檢驗,是指在交貨前,根據合同的技術要求,在交貨的產品上進行檢驗,以驗證它們是否符合合同的要求。需要取得規定檢驗的設備一般為廠家專門為特定項目進行設計、原材料采辦、設備組裝生產及通過特定功能試驗的設備。以本項目電氣設備為例,海底電纜是典型的需通過規定檢驗的設備。此類檢驗文件分為Type3.2證書和Type3.1證書2類。

Type3.2證書的取得需要得到生產廠授權的獨立于生產廠的檢驗代表以及由需方授權的檢驗代表或指派的檢查人員出具的文件,其中聲明了產品與合同要求的一致性,并包括試驗結果。如果生產廠執行了可追溯性步驟并提供了相應符合要求的檢驗文件,就允許生產廠遞交在原始產品或其收到的產品上獲得的試驗結果的Type3.2證書。

Type3.1證書的取得流程與Type3.2證書相同,只是批準方為獨立于生產部門的檢驗代表。

2.2非規定檢驗的檢驗文件一Type2.2證書和Type2.1證書

所謂"非規定檢驗",是指生產廠按照自定程序進行的檢驗和試驗,以判定由相同生產工藝所生產的產品是否滿足合同的要求。被檢驗的產品可以是按照同一型式進行生產的某個批次中的樣品。本項目中,照明燈具和動力儀表電纜等,都是基于國際標準等生產的標準產品,適用性強,通過了型式試驗的產品都可以直接應用于本項目,不需要再進行特定的試驗。此類檢驗文件分為Type2.2證書和Type2.1證書2類。

Type2.1證書,實際上是廠家所做的符合合同的聲明,即生產廠聲明其供應的產品符合合同的要求(不包括試驗結果)的文件。

Type2.2證書,是廠家出具的試驗報告,即生產廠聲明其供應的產品符合合同的要求的文件,且文件中提供基于非規定檢驗的試驗結果。

3本項目取證流程

根據業主采用的質量體系,需要第三方證書的設備或材料在施工安裝或使用過程中出現故障造成的后果分別是:(1)對人員造成的危害:(2)對生產造成的損傷:(3)對環境造成的危害。依據以上三種后果,將可追溯性分成三類:第一類是全程可追溯,第二類是材料可追溯,第三類是無需追溯。

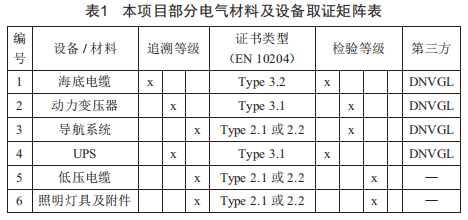

全程可追溯的設備需要取得Type3.2證書,材料可追溯的設備需要取得Type3.1證書,無需追溯的設備取得Type2.2或Type2.1證書即可。表1羅列了部分設備的可追溯等級和基于EN10204標準的取證要求。后續章節將以海底電纜和照明燈具為例講述不同類型證書的取證流程。

3.1海底電纜Type3.2證書的取證過程

本項目中,海底電纜為主電源的唯一提供方式,且電壓等級較高(6.6kV),根據前文所述施工安裝過程或使用過程中出現故障造成的后果,其會造成:(1)對人員的危害:(2)對生產的損傷。因此,海底電纜被明確為需要全程可追溯的設備,需要取得Type3.2證書。

根據項目規定,海底電纜廠家按周提交進度報告,并在開工前完成各類送審并得到業主和設計方的批準。在正式生產前,第三方代表進行駐廠,對生產場地、生產設施以及用于本項目海底電纜生產的原材料進行檢驗。隨后,第三方代表全程見證了海底電纜的生產過程。生產完成后,第三方代表、業主代表、設計方代表、廠家獨立于生產部門的質控人員等共同參加了出廠驗收試驗,完成并通過了各項事先約定的試驗。通過審核過程文件發現,生產廠執行了可追溯性步驟并提供了相應符合要求的檢驗文件,因此參與出廠試驗的各方一致同意可以為海底電纜頒發Type3.2證書。

3.2照明燈具Type2.2證書的取證過程

本項目用于室外的照明燈具的選型,是根據平臺危險區劃分及防護等級要求執行的。室外燈具都需適應于Zone2區域防爆,IP55以上防護等級的項目通用要求。據此進行產品選擇,可以發現,業主給出的燈具廠家名錄中的所有廠家均有適合本項目的定型產品。

根據設備取證矩陣表,燈具屬于無需追溯等級,證書要求為Type2.2或Type2.1。根據取證要求,廠家提供了本項目各類照明燈具的型式試驗證書和本廠質檢人員簽署的出廠試驗報告,主要是例行檢查項目。另外,廠家出具聲明書確保其為本項目所提供產品符合合同要求。本項目的第三方檢驗人員根據型式試驗證書、出廠試驗報告以及廠家的聲明書判定廠家可以取得Type2.2證書。

4結語

隨著"中國制造"及"一帶一路"的深入,必將有越來越多的中國企業加入到國外工程建設項目中,EN10204標準在設備和材料取證及過程控制中也必將有越來越廣泛的應用。
