引言

變電站是電力傳輸過程中非常重要的一環,為保證站內設備的正常運行,必須保證設備所處環境的溫濕度在一個正常的范圍內。變電站中常見的端子箱、機構箱、匯控柜、冷控箱、檢修電源箱等電力箱體,作為變電站內一、二次設備的重要載體,保證了一、二次設備不受風雪雨水的直接傷害,但箱體內相對比較封閉的環境同樣會產生問題,那就是一旦潮氣進入箱體內就比較難以排出,使得這些重要的一、二次設備經常處于溫濕度超標的環境中,甚至潮氣會凝結成露珠,給設備的正常運行造成很大的隱患,甚至?xí)斐稍O(shè)備的損壞。變電站中常見的直流系統接地很大一部分原因就是由于設備受潮后絕緣降低所致,而露珠滴到設備上有可能會引起短路甚至造成設備燒毀的嚴重事故。因此,保證電力箱體內溫濕度在正常合理范圍內顯得尤為重要。

1常見的驅潮方法

變電站內電力箱體的防潮、驅潮工作一直是變電站運行管理人員非常重視的問題,也是一直在持續改進過程中的問題[1]。目前,變電站內針對電力箱體常用的防潮、驅潮方法主要有以下幾種:加熱器法、抽濕法、干燥劑法、通風法。

1.1加熱器法

加熱器法即在電力箱體內安裝加熱器,它是目前最常用、最主流的驅潮方式。加熱器的功率從30w到200w都有,其原理是通過加熱箱體內的局部空氣使得箱體內的相對濕度降低,從而起到驅潮的作用。加熱器安裝簡單、維護也方便,它的啟動方式主要是手動加熱和自動加熱,手動加熱是指通過空氣開關的合上和斷開來投退加熱器,自動啟動則是需要加裝溫濕度控制器來控制。

1.2抽濕法

抽濕法,顧名思義就是將箱體內的潮氣抽離出箱體。具體做法是通過半導體冷凝法將潮氣凝集成液態水,然后通過引水管排到箱體外面,從而降低箱體內的絕對濕度,達到驅潮的目的[2]。抽濕法是當前新興起的除濕方法。

1.3干燥劑法

在電力箱體內懸掛或擺放干燥劑袋,通過干燥劑袋內的干燥劑吸收箱體內的濕氣,從而降低箱內的濕度,起到驅潮的作用。但干燥劑一旦飽和,除濕效果便將失去,并且需要變電運行人員定期巡查更換,不僅需要耗費大量人力、物力,而且除濕效果一般,現在已經很少使用。

1.4通風法

通風法即通過空氣對流使得電力箱體外界的干燥空氣與箱體內的空氣進行交換,達到降低電力箱體內濕度的目的。該方法在外界環境濕度較大時驅潮效果不太明顯,且易造成塵土、小動物等侵入,帶來二次傷害。

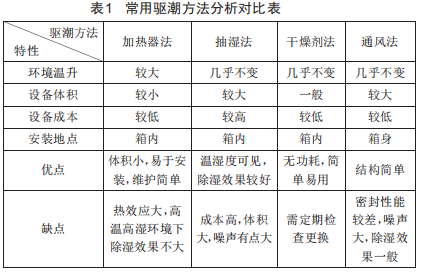

對以上幾種常用驅潮方法進行分析對比,結果如表1所示。

通過表1的對比分析可知四種驅潮方法各有優缺點,單一使用其中一種方法都會產生額外的負面效果[5],因此本文將綜合考慮各種驅潮方法,使得電力箱體本身與驅潮設備能夠更加緊密地配合,從而互相抵消各種驅潮設備帶來的負面效應,達到最佳的除濕效果。本文將從這一方面展開研究。

2基于空氣流動學原理的電力箱體設計

2.1空氣流動學原理

根據空氣流動原理可知單位質量的空氣的能量方程如式(1)所示:

式中,LR為空氣克服流動阻力所消耗的能量:Lt為外部給予空氣的動力源:Z1、Z2為斷面1、斷面2的基準高度:"1、"2為斷面1、斷面2的空氣流速:p1、p2為斷面1、斷面2的流速壓力:pm為空氣密度。

由式(1)可知,當空氣有外部動力源時,如被熱源加熱,空氣會加快其流動的速度,因此根據這一原理在設計驅潮系統模型時會在電力箱體的底部安裝一加熱板,通過該加熱板對進入箱體的空氣進行加熱,使其得以快速上升,從而減少潮濕空氣與箱體內部設備的接觸時間,降低設備受損的概率。

2.2電力箱體設計

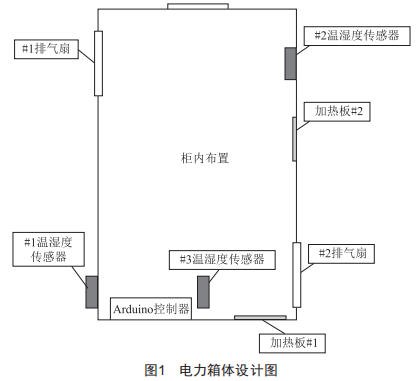

根據空氣流動學原理,本文研發設計出了如圖1所示的電力箱體。

該電力箱體下側面有一個進氣柵,進氣柵與箱體中間設計有一過濾層,該過濾層會把進入箱體內部前的空氣中的水分過濾掉一大部分。待外部空氣進入箱體內部后,通過靠近進氣柵的#3溫濕度傳感器可以實時感知竄入的空氣的溫度與濕度,如果溫度低于設定溫度或者濕度大于設定的濕度值,控制器就會啟動#1加熱板對空氣進行加熱,外部竄入的空氣由于受熱而溫度升高,根據空氣流動的基本原理,這些進入箱體的空氣混合著濕氣會快速上升至設定高度,由位于箱體另一側較高位置的排氣風機排出箱體,進氣及排氣形成一個通道,解決了密閉箱體潮氣積存的問題。同時,為保證不排氣情況下箱體的密封性,以及防止小動物進入,排氣扇會采用百葉窗的形式。

2.3箱體溫濕度控制策略

如圖1所示,箱體內共安裝了兩套溫濕度傳感器,一套位于箱體底部中間位置,即#3溫濕度傳感器,一套位于箱體上部的右側,即#2溫濕度傳感器,為了檢測箱體外大氣的溫濕度,在箱體外側底部也安裝了一套溫濕度傳感器,即#1溫濕度傳感器。箱體內還安裝了兩塊加熱板,一塊位于箱體的底部,即#1加熱板,一塊位于箱體上部右側#3溫濕度傳感器的下方,即#3加熱板。此外,還在箱體上部左側安裝了#1排氣扇,箱體底部右側有一進氣排氣扇,即#3排氣扇。為保證箱體內部溫濕度在正常范圍內,且出于節能考慮,采取如下控制策略:

(1)當#3溫濕度傳感器檢測到濕度大于70%或者溫度低于10℃時,啟動#1加熱板對箱體內的空氣進行加熱:當濕度低于60%或者溫度高于30℃時切斷#1加熱板的電源,停止加熱。

(3)當#3溫濕度傳感器檢測到濕度大于75%時啟動#3加熱板,當濕度低于60%或者溫度高于30℃時切斷#3加熱板的電源,停止加熱。

(3)當#3溫濕度傳感器或#3溫濕度傳感器其中一個傳感器檢測到箱體內空氣濕度大于80%時,將啟動#1、#3排氣扇進行強制通風。

(4)當#1溫濕度傳感器檢測到箱體外的溫度低于15℃時,將啟動#1加熱板:當溫度高于30℃時切斷#1加熱板的電源,停止加熱。

(5)當#1溫濕度傳感器檢測到箱體外的溫度低于10℃且#2溫濕度傳感器、#3溫濕度傳感器檢測到的濕度平均值大于80%時,啟動#1、#2加熱板及#1、#2排氣扇:當#2溫濕度傳感器、#3溫濕度傳感器檢測到的濕度平均值低于70%時,切斷#1、#2加熱板及#1、#2排氣扇的電源,停止加熱和通風。

(6)當#2溫濕度傳感器、#3溫濕度傳感器檢測到的濕度平均值低于60%且檢測到的溫度高于20℃時閉鎖控制器的輸出,切斷所有加熱板和排氣扇的電源,同時展寬20min后再檢測一次箱體內的溫度與濕度。

3結語

本文首先對比分析了四種常見的驅潮方法,根據它們的優缺點,同時從空氣流動學基本原理出發,綜合考慮電力箱體本身與驅潮設備的相e互合,配究設計出了一種新的驅潮系統模型,即一種新型的電力箱體,并給出了針對該箱體的具體的溫濕度控制策略。該電力箱體互合控制策略能有效降低變電站戶內戶外生產場所箱體內金屬元器件的受潮氧化概率,改善設備運行環境,保證設備安全穩定運行。
