引言

自1972年NDC公司為瑞典沃爾沃公司創建了全球第一家使用AGV的汽車生產廠以來,AGV技術已經歷了幾十年的發展。AGV是一種涉及了多門學科技術的智能輪式移動機器人[1],隨著計算機及相關工業技術的發展,很多低成本、高可靠性的技術不斷應用于AGV,比如單片機控制、圖像識別、磁條引導、激光雷達等,使得AGV在柔性制造業、物流業和倉儲物流領域具備了廣泛的應用前景和價值[2]。應用于眾多領域,AGV的行駛路徑更加多樣化,運行工況也更加復雜,傳統的單一固定路徑行駛已經無法滿足要求。因此,需要應用多傳感器信息融合技術,利用AGV上的多種傳感器進行數據采集,并融合得到任意區域的實時位置和姿態數據,針對不同的路徑采取不同的控制策略進行路徑跟蹤,以最大限度實現AGV的柔性運行。多傳感器信息融合可以消除噪聲干擾,同時對AGV自身的位置和姿態進行描述,減少了由于某一個傳感器測量數據不穩定給位姿估算帶來的影響。通過多傳感器的應用,可降低對單個傳感器的性能要求,AGV的應用成本也大大降低。

本文主要從基于圖像識別的多傳感器融合實現AGV的位置和姿態估算出發,提出AGV在各種行駛路徑下的軌跡跟蹤及控制技術,并給出其在實際項目中的運行效果。

1多傳感器信息融合的位姿估算

1.1AGV控制系統硬件構成

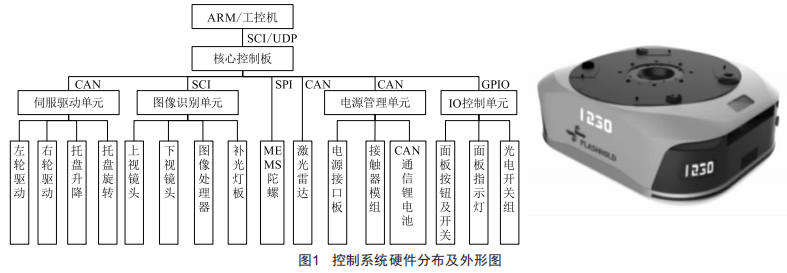

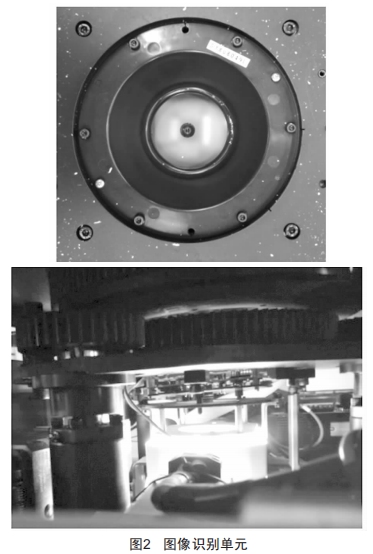

本文中的AGV是基于地面二維碼圖像識別的兩輪差速搬運機器人,核心控制器是基于TMS320F28335的DSP控制電路板。車輛行駛方向的面板內嵌SICK迷你型激光雷達,用于安全避障及特殊工況的機機協同控制。整體硬件分布及設備外形如圖1所示,圖像識別單元如圖2所示。系統主要涉及CAN、UART、SPI、TCP/UDP通信,實現和設備之間的連接。

1.2多傳感器信息融合方法

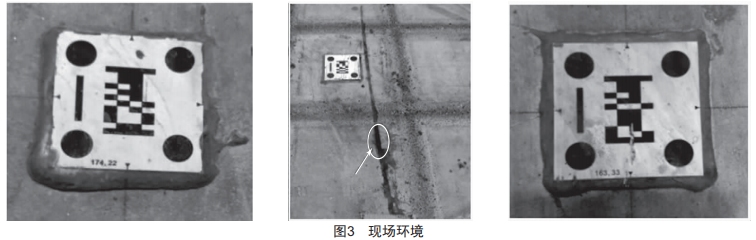

多傳感器信息融合也稱為信息融合,多傳感器的信息一般來自不同的層次,如時間、工況等,按照一定的規則和要求進行信息處理,最終實現對所測信息統一的定義和說明,然后進行評估和決定,就可以得到更準確的信息。通過融合算法對被觀測量的各個傳感器所測數據進行融合,就可以對觀測量得到一個總結性的狀態描述,所以融合算法具備較強的魯棒性。按信息的抽象程度,信息融合可以劃分為三個級別:低層次數據層融合、中層次特征層融合和高層次決策層融合。AGV的實際作業環境如圖3所示,由于路面凹凸不平、異物碾壓、加減速打滑等工況,加上運行速度快,控制精度要求高,因此本文選用了決策層融合方法。

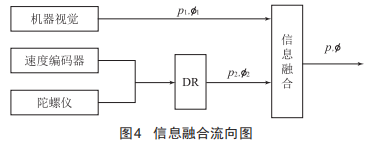

本文主要是對電機編碼器、MEMS陀螺儀、圖像二維碼讀數進行數據融合,以提高AGV在路徑跟蹤中的位姿估算及控制精度,如圖4所示。

1.3多信息融合的位姿估算

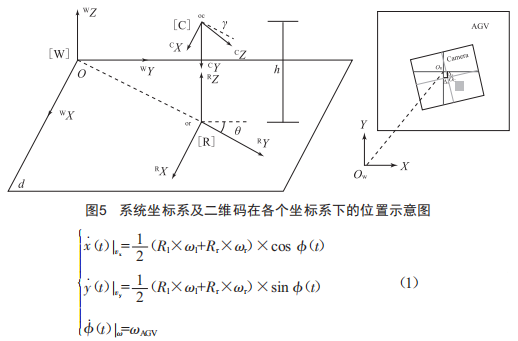

本文所討論的坐標主要有機器視覺坐標系(C)、AGV坐標系(R)、全域坐標系(倉庫地面坐標系w),如圖5所示。

通過左右驅動輪的電機編碼器測得驅動輪的速度,求解對應的車輛底盤的運動學狀態微分方程組,即可得到AGV的位置、角速度及姿態角度估算值。

式中,小為AGV的姿態角度:Rl,Rr分別為左右輪半徑:ol,or分別為左右輪轉速。

利用單軸陀螺儀直接測量的AGV旋轉角速度與編碼器估算值幾個不同的運行工況加權濾波,得到更加準確可靠的旋轉角速度。通過式(1)推算得到位置和角度數據后,當AGV經過并讀取到地面二維碼時,將二維碼定位數據利用公式(2)進行坐標變換,得到全域坐標系下AGV絕對校正的位姿數據。

式中,TEQ \* jc3 \* hps10 \o\al(\s\up 3(為圖像到車輛的坐標系轉換矩陣:TEQ \* jc3 \* hps10 \o\al(\s\up 3(為車輛到全域的坐標系轉換矩陣。

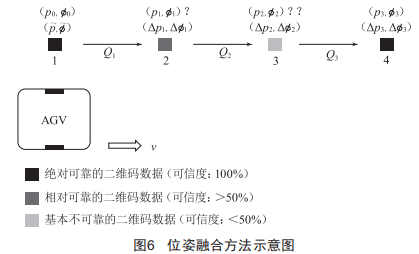

將式(2)得出的位姿數據與估算值按照一定規則進行推導計算出最優的位姿數據。這里的規則是指結合AGV先驗位姿數據對當前地面二維碼數據進行識別和判斷,并給予對應的權重進行加權平均。本文以直線移動工況為例,如圖6所示。

2路徑跟蹤技術的實現

2.1路徑類型

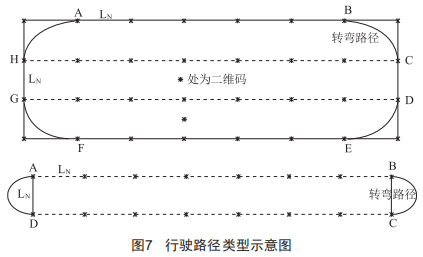

本文中的AGV屬于高度柔性的物流搬運機器人,無固定的行駛路徑,根據調度系統的作業任務及實際路況,實時動態分配對應的行車道和軌跡類型,完成貨架的搬運。行駛路徑類型主要包含:原地旋轉、直線前進、直線后退、90О直角轉彎(順時針、逆時針)、180ОU型轉彎(順時針、逆時針),如圖7所示。

2.2軌跡規劃及跟蹤

直線和圓弧組合是目前AGV真實作業場景下比較常用的軌跡規劃方式,用于實現車輛從一條車道高效轉換到另一條車道。

這種組合方式主要有三方面的優勢:(1)無需減速停車后轉向,提高車輛通行效率:(2)直線和圓弧相切,行駛軌跡平滑,避免車輛側滑:(3)減少車輛的啟停動作,降低能耗。但由于本文的AGV是兩輪差速底盤,不具備舵輪轉向的特性,因此弧線軌跡必須要考慮差速輪的轉彎特性進行平滑處理。這里主要通過預先規劃出AGV的姿態角度一旋轉速度曲線,結合式(1)推算出對應的位置移動軌跡。根據既定的軌跡類型,在行駛過程中AGV主要完成移動和轉向兩個基本動作。為了減少力矩劇烈變化對電機的沖擊,使得驅動系統更加平穩,需要對電機的加速度進行平滑處理。

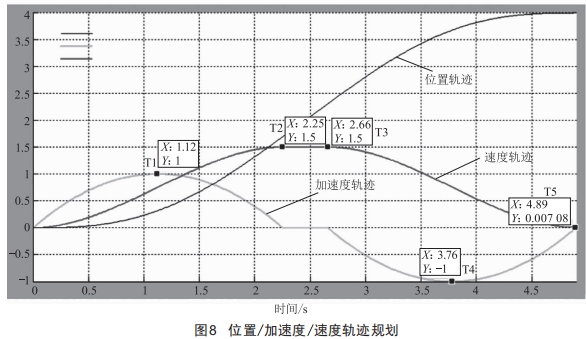

本文采用了3階速度曲線規劃,以直線移動工況為例,在執行移動和轉向動作的過程中按照6個階段一加加速、減加速、勻速、加減速、減減速及滑行停車進行速度和位置規劃,如圖8所示。

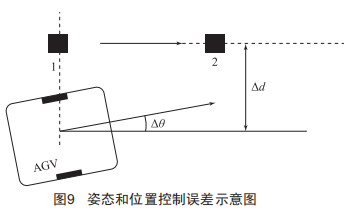

AGV在移動過程中,根據規劃好的上述軌跡,以速度曲線作為路徑跟蹤中的前饋控制,位置曲線進行閉環控制,實現行駛路徑縱向位置的跟蹤。利用經過信息融合的位置和姿態信息,分別計算得到角度和橫向位置控制誤差A9和Ad,如圖9所示,實現路徑橫向位置及姿態角度的跟蹤控制。將計算得到的位置和姿態角度控制誤差相互補償,利用經典PID控制算法輸出對應的最終旋轉角速度控制量,并將其轉化為車輛旋轉角速度控制誤差值,利用式(1)計算得到左右輪對應的控制速度,從而實現車輛的路徑跟蹤控制。

2.3軌跡跟蹤實際效果分析

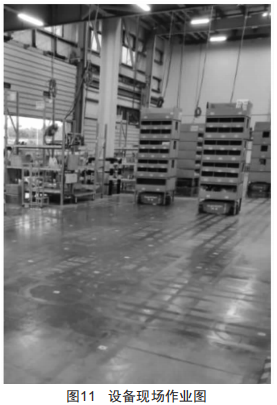

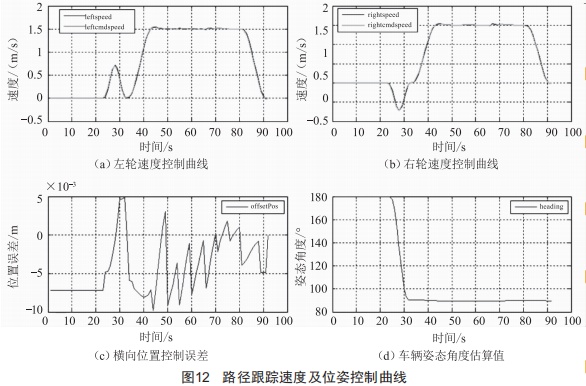

收集AGV在某個商用項目(圖10、圖11)中的運行數據,并對其中的車輛實際位置曲線和路徑跟蹤偏差數據進行分析,如圖12所示。

圖12(a)(b)分別為左右輪的速度控制曲線,結果顯示在車輛加減速過程中速度變化趨勢平緩,且現場貨架搬運過程中視覺上也沒有明顯的前后晃動:

圖12(c)為車輛在直線移動過程中的路徑跟蹤橫向位置誤差變化曲線,結果顯示誤差均值<1cm,控制精度較高,且穩定性強:

圖12(d)為車輛在轉向及移動過程中的姿態角度變化曲線,結果顯示在直線行駛過程中姿態角度始終穩定在89.5o~90.5o之間。

3結語

綜上,本文的多傳感器信息融合和路徑跟蹤控制技術在項目中取得了良好的應用效果,為提高AGV的路徑跟蹤控制精度和運行穩定性提供了技術支撐,確保了設備順利交付,用于客戶倉庫自動化日常分揀作業。
