引言

上海巴斯夫熱塑性聚氨酯裝置建于2005年,生產的熱塑性聚氨酯(簡稱TPU)在鞋材、汽車、管材、電纜電線等方面有大量廣泛的應用。該裝置共有三條生產線一兩條帶式機產線和一條REx產線,年生產量達2900t以上,是國內TPU供應的主要來源。

由于該裝置屬于中小型批次生產的精細化工類型,所以控制系統采用西門子PLC-STEP7,主要應用現場總線配置,包含Profibus-DP和PA以及AS-Interface總線?，F(xiàn)場急停聯鎖通過Pilz安全PLC控制,安全儀表系統SIS采用德國HIMA安全PLC,現場眾多設備及安全PLC均是通過Profibus-DP連接通信。監控操作站采用iFix組態軟件實現。

1Profibus現場總線的選擇

1.1現場總線系統

傳統的DCS控制系統采用單對單的接線方式,采集儀表設備的電流或電壓模擬量信號進行轉換測量和控制,雖然信號比較穩定可靠,但隨著化工行業的逐步擴大、儀表設備的多樣性發展,傳統接線方式已無法實現多種設備之間及系統和外界的數據交換,一般只適用于大型化工企業。中小型化工企業,特別是精細化工,更加追求的是數據通信的兼容性、開放性和經濟性。所以,一種現場設備和控制系統之間數字式和多點通信的串行數據總線近年來被廣泛應用,這就是現場總線。

現場總線的產生,使現場獨立的、多樣化數字式的單臺智能設備可以通過數字通信總線相連,實現了設備與設備之間、設備與控制系統之間的數據交換,從而完成控制系統對現場智能設備的監視和控制。

1.2現場總線的選用原則

國內的大型化工企業均為連續性過程控制,目前還是以DCS為主,多為模擬量控制回路,采用現場總線的情況一種是作為現場總線設備的鏈路接入,此時可根據設備選擇總線方式:一種情況是作為DCS的遠程通信擴展,此時可以選擇Profibus-DP或AS-I總線:還有一種情況是僅僅對模擬量的回路進行控制,不用于聯鎖和復雜控制,可以選用Profibus-PA或FF基金會現場總線H1。

對于離散和批次生產的中小型化工企業,大多是選用PLC系統,一般均采用Profibus總線,特別是西門子的STEP7應用更為廣泛。

本裝置屬于批次化工生產裝置,設計初期考慮控制系統通信方式如下:

(1)控制系統是西門子的PLCSTEP7,所以Profibus-DP成為了總線通信的首選。

(2)考慮到現場到機柜間距離較遠,選用現場總線可以大大節省電纜的鋪設費用。

(3)現場的通信協議較多,從4~20mA信號到數據信號,以及AS-I模擬量信號,用Profibus信號通信最為方便。

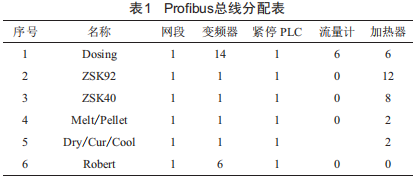

(4)每條生產線的工藝單元分為六大部分,其中緊停安全PLC、調節閥定位器、變頻器、熱油加熱器以及干燥器等均是通過Profibus現場總線連入PLC控制系統。Profibus總線分配表如表1所示。

(5)單臺設備的故障信息需要傳送到PLC進行報警分析,所以需要總線通信。

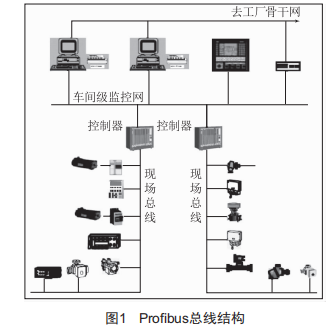

(6)使用Profibus-PA協議,可使傳感器和執行機構連接在同一條PA總線上。由于Profibus-DP是高速低成本通信,用于設備級控制系統和分散I/0的連接,所以不僅各條PA總線可通過Profibus-DP擴展串行連接,同時還能連接不同廠家的可調試設備,傳輸通信中詳細包含單臺設備的地址和功能行為,具體如圖1所示。

基于以上設計考慮,本生產裝置最終確定由西門子STEP7PLC系統負責過程控制監控?，F(xiàn)場的各類常規儀表通過Profibus-PA采集,部分儀表通過AS-I通信,緊停PLC采用Pilz實現,安全儀表系統采用HIMA安全PLC,通過Profibus-DP現場總線采集數據到STEP7。上位機對數據進行分析,實現報警管理和歷史數據管理,形成管控一體化,達到穩定生產和持續改進的目的。

2控制系統的構成

2.1控制系統配置

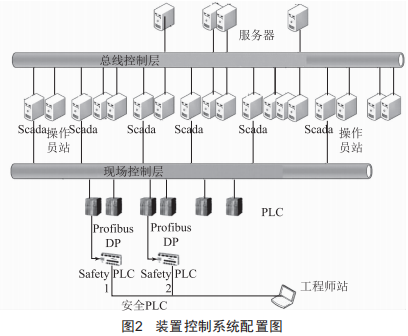

如圖2所示,本裝置PLC系統硬件配置23臺電腦,其中1臺移動式ES工程師站、6臺SCADA監控站、14臺VIEW操作員站、2臺數據SERVER機。功能分配如下:

(1)ES工程師站:用于PLC組態編程修改、下裝,現場狀態監控等。

(2)SCADA:用于iFix組態修改編程、流程圖繪制、歷史數據點增刪等。

(3)VIEW操作員站:用于監控操作,分為班長和操作員級別。

(4)SERVER機:用于存儲各條生產線的數據,可進行歷史數據和報警的采集和分析。

(5)現場控制層:PLC通過Profibus總線將各類儀表、SIS系統連接起來。

2.2現場總線配置

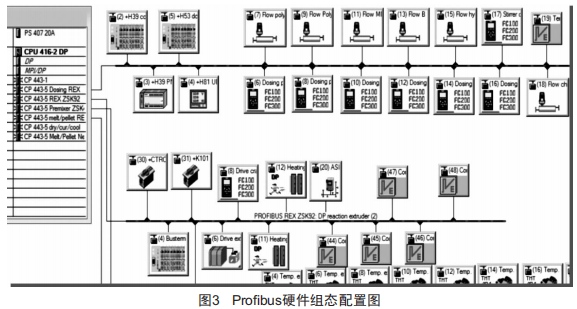

以其中一條REx生產線為例,共有6根總線通過Profibus-DP將現場的眾多設備連接起來,包括Single加熱器、干燥機、Pilz安全PLC和HIMA安全儀表系統,下層通過Profibus-PA連接模擬量信號的溫度、壓力、流量傳感器以及總線定位器,同時接有AS-I通信的傳感器。其中一根總線上有多達47臺設備,具體如圖3所示。

每塊西門子S7CP443-5通信卡上連接一根總線,本裝置的總線上的通信耦合器主要包括如下兩類:

(1)DP/PA耦合器:實現PA和DP的轉換,采集現場的PA儀表數據和設備狀態信息。

(2)ASI-DP網關:實現ASI和DP的轉換,將現場模擬量信號的AS-I設備轉換成DP信號。

不同于DCS即插即用的設備,Profibus的現場設備不能自動分配地址,所以需要事先在硬件組態中和現場設備上編訂好DP地址,從而實現主從設備的連接訪問。DP總線下的PA設備和AS-I設備也需要進行PA地址撥碼,不同的DP總線上的地址可以重復。

包含測量信號和設備狀態信號的數據經總線傳輸?shù)絇LC后,由主控卡進行處理,采集的監控?cái)?shù)據存儲在SCADA站中,VIEW操作站從SCADA中進行顯示數據采集,實現人機交互:兩臺SERVER站從SCADA收集數據和報警信息,內有數據處理應用,實現歷史數據的保存和回溯,并可對報警進行記錄篩選,可用于報警管理先進控制,逐步實現對生產的優化和改進。

3Profibus在實際應用中的問題

雖然現場總線是今后發展的趨勢,但想完全取代DCS目前還無法實現,更多的是DCS和現場總線的融合使用。筆者使用和維護過TPS、DeltaV、浙大中控ECS-100以及西門子PCS7等DCS系統,雖然DCS和PLC本身就不具有可比性,但僅從數據通信來說,個人認為PLC的Profibus通信更加脆弱,嚴重的甚至?xí)?dǎo)致PLCSToP的現象,下面以兩個實例進行說明。

3.1DP通信故障導致PLCSTOP

本裝置曾發生過因?yàn)镻rofibusDP通信接頭接觸不良短時間內頻繁報警,最終致使PLCSToP,導致全線停車的故障。當時首先恢復PLC到正常運行階段,采用逐點斷站的方式找出引起整條線故障的DP從站,確定故障點后,更換接觸不良的DP通信接頭,恢復生產。

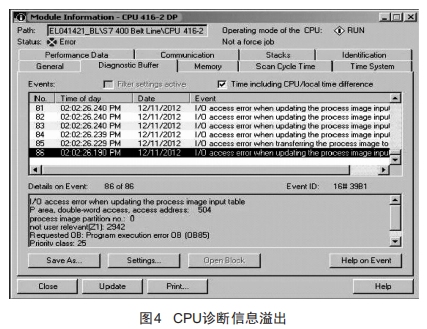

事后,經分析PLCCPU狀態和報警記錄發現,CPU的負荷并沒有超出高限,排除了因?yàn)镃PU負荷過大導致處理終端停止運行的可能性:隨后對報警信息進行分析,發現是由于某個從站的DP通信頻繁報警,導致CPU的診斷信息記錄被報警信息占滿,使得CPU頻繁對該站進行訪問分析,耗用了大量的掃描時間,如圖4所示。

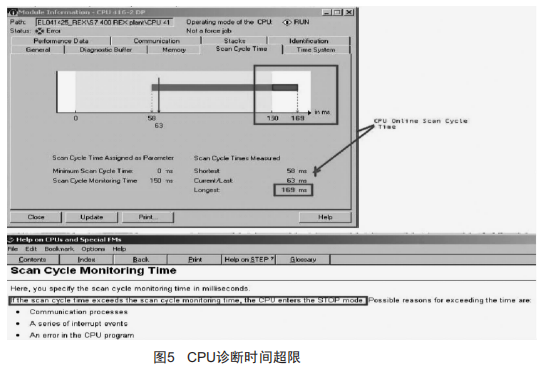

對CPU在線診斷中檢查發現CPU的ScanMonitoringTime設置為150mS,而當前CPU的ScanTime最大時間曾經達到過169mS,大于設定值,如圖5所示。西門子S7PLC的CPU實際掃描時間會因?yàn)榛芈返臓顟B(tài)產生變化,如果CPU診斷時因外部原因造成的診斷中斷較多,相應CPU的掃描時間也會增加。依據西門子手冊描述:"IftheScancycletimeexceedStheScanmonitoringtime,theCPUenterStheSToPmode",故分析認為是CPU診斷中斷短時間內劇增,使得CPU的掃描時間延長,超過了系統監控時間,最終導致CPUSToP,致使整條生產線停車。

為了防止此類故障再次發生,依照西門子廠家建議,擴大了每條線PLC的CPU掃描診斷時間,將150mS的掃描周期擴展為2000mS,增加系統掃描中斷的容錯性。同時對ProfibusDP總線上的DP通信接頭進行計劃性更換,并對每個通信接頭的屏蔽進行檢查,避免因通信接頭原因?qū)е峦ㄐ排及l(fā)性故障產生。

3.2伺服電機DP總線干擾故障

正常生產的模具線,突然出現Profibus一DP頻繁掉線報警,無法正常運行。排除現場網絡中樞節點0DT模塊和DP通信接頭的硬件故障:檢查內存容量,排除內存飽和引起中斷的可能:檢查CPU網絡設置中DP連接重試次數,之前該生產線曾發生過類似故障,在不改變硬件結構的情況下,對網絡設置DP連接重試次數進行擴展,從2次擴為7次。

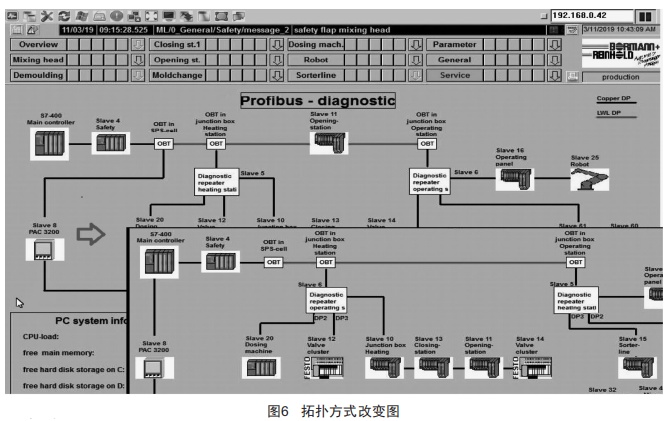

DP連接重試次數指DP通信故障發生時,如果連續兩個周期都無法連接,則系統認為通信中斷,會自動報警聯鎖網絡通信故障,造成停車。但現在該嘗試重試值已經為最大值7,依然報網絡通信的故障,便可判斷應為通信故障始終存在,無法用軟件兼容進行修正。最后認為是該故障總線上的通信與其他設備通信鏈路有干擾,需改變網絡設備間的拓?fù)浞绞?如圖6所示。

將原來的鏈路從通信卡后的0BT上改入新增加的通信卡上,直接創建一條新的通信總線,不和之前的部分電機變頻器共享同一網段,杜絕了網段上的信號干擾。硬件改變后,下裝組態程序,故障解決。

本裝置類似這種因?yàn)樵O(shè)計時沒有考慮到Profibus通信的干擾等情況,導致在運行一段時間后,需要重新對硬件架構進行改動的情況偶有發生,由于排查有一定難度,且需要控制系統廠家工程師現場檢測,對生產的日常正常維護造成了一定的困難。

4結語

Profibus現場總線發展至今已經比較成熟,在不同的化工企業中都有所應用,但要想充分體現總線比傳統DCS的優越性,就必須嚴格按照總線的設計原則和選用條件,嚴謹施工,注意從通信、屏蔽接地到現場各種可能性干擾的預防,避免出現因?yàn)橥ㄐ鸥蓴_而造成查無頭緒、不知從何下手的故障。這就要求我們系統維護人員對于初期的系統設計、中期的現場施工、后期的調試聯校都需要參與并給出有參考價值的意見,真正為裝置穩定生產保駕護航。
