引言

隨著電梯技術的發展,超高速電梯的馬達由20世紀八九十年代主流的直流馬達已經發展到現在主流的永磁同步馬達,而這些老舊電梯已經使用30多年了,現在正面臨停產、零配件缺乏、電氣老化、技術落后、能耗大、不符合新的電梯標準和新的檢規等問題,不但維修成本越來越高,維修停梯時間也越來越長,嚴重影響樓宇乘客的正常乘梯,而且事故頻發,安全隱患越來越多。這些老舊電梯必然需要更新改造,由于現在永磁同步馬達效率高、結構緊湊、重量輕,而原來的老舊馬達體積大且笨重,所以兩者的布置方式和安裝位置必然有著較大的差異。為了施工簡便以及在更新改造中不破壞電梯機房預制承重結構,如何實現新馬達的布置成為電梯改造面臨的新挑戰。下文以中國市場上超高速電梯老馬達的幾種布置為例,對更新改造過程中如何實現馬達布置的標準化設計展開分析。

1電梯主要部件介紹

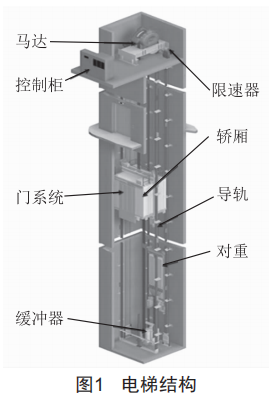

電梯設備是由機電合一的相關部件和組合件組裝在一起的整體設備,每個部件都發揮著其各自的作用,有著各負其責的使命。它的主要組成部分可以從圖1中看出。

(1)馬達:也叫曳引機,它的主要功能是將自身的動力輸出給電梯,使電梯上下運行,它是電梯的動力系統。電梯轎廂、對重、鋼絲繩、補償繩、乘客等重量都通過馬達支架安裝到機房土建上的,所以它同時也是電梯主要運動部件重量的載體。

(2)控制柜:控制柜內部一般由兩部分組成,一部分是控制系統,它的主要功能是控制電梯運行和停止;另一部分是驅動系統,它的主要功能是驅動馬達運行。所以,控制柜是電梯的"大腦"。

(3)限速器:電梯的安全部件之一,它的主要功能是監控轎廂或?qū)χ氐倪\(yùn)行速度。

(4)轎廂:轎廂是運送乘客或貨物的電梯載體,也是乘客能夠直接接觸的電梯重要運動部件之一。

(5)門系統:門系統是乘客進出電梯的入口,是層站和轎廂的連接部分。轎門、層門、門機、門鎖裝置等構成了門系統。

(6)導軌:主要功能是保證和限制轎廂和對重只能沿著導軌做上下升降運動。

(7)對重:也叫平衡鐵,它的主要功能是平衡轎廂的重量,使曳引系統的功率消耗減半,達到節能和提高效率的作用。

(8)緩沖器:電梯的安全部件之一,它的主要功能是在特定條件下起到緩沖作用,減少直接撞擊的傷害。

通過以上所述電梯結構可以清楚地看出,整個電梯的主要運動部件包含轎廂(含安全鉗)、對重、隨行電纜、鋼絲繩、補償繩和補償張緊裝置。這些運動部件的重量都通過馬達作用在機房土建上。而老舊電梯改造與新樓新安裝電梯不同,新樓機房在設計時就預留了承重結構,電梯到現場直接安裝;而改造則不同,由于原來電梯的預制承重結構是基于當時的馬達布置預留的,與更新改造新馬達安裝位置和承重點位置多有不同,所以更新改造只能利用原來的預制承重結構重新布置新馬達,即新梯安裝是土建配合電梯,而更新改造是電梯配合原來的土建。

2老舊超高速電梯的系統重量和布置方式

2.1電梯主要運動部件的重量

對于超高速電梯,垂直運動部件和馬達的總重量是非常大的。

式中,M總為作用在機房土建上的總重量;Mmx為馬達和支架的總重量;K+0為轎廂、額定載重、懸吊、安全鉗等的總重量;M+為對重的總重量;Mc為補償張緊裝置重量;st為頂層高度;TH為提升高度;R為曳引比(1:1即為1,2:1即為2,4:1即為4等);msL為每米曳引鋼絲繩的總重量(kg/m);p0為地坑深度;m+L為每米補償鋼絲繩的總重量(kg/m);mc+為每米隨行電纜的總重量(kg/m)。

以上海某個5A甲等寫字樓改造項目(載重1600kg,額定速度7m/s,提升高度226m)為例,M總重量約為21600kg。這樣龐大的重量不能在幾百米高大樓的機房內隨便擺放,必須放置在有預留此重量的承重梁或樓板上。所以,老舊電梯改造過程中保留并利用原來承重的結構是非常重要的。

2.2國內老舊超高速電梯的馬達布置方式

下面我們來看看幾種典型老舊超高速電梯的馬達布置和預制結構,如圖2所示。

圖2(a)馬達布置的特點:電梯絕大部分垂直運動部件的重量通過馬達支架直接作用在預制的鋼筋混凝土牛腿上,而鋼筋混凝土牛腿是預制在井道正上方樓板上的,如果按照我們正常的布置方式,需要切割整個鋼筋混凝土牛腿,不但工作量大,而且將來重新布置馬達承重結構困難(甲方明確不能開孔、敲墻,破壞土建原始結構)。另外,轎廂懸吊中心到兩邊鋼筋混凝土牛腿的距離也不相等,a<b。

圖2(b)馬達布置的特點:電梯絕大部分垂直運動部件的重量通過工字鋼直接作用在預制的鋼筋混凝土牛腿上,鋼筋混凝土牛腿是預制在井道承重墻上的,這也是目前各大電梯公司馬達的主要布置方式。但此轎廂懸吊中心到兩邊工字鋼的距離也是不相等的,a>b。

圖2(c)馬達布置的特點:電梯絕大部分垂直運動部件的重量通過馬達支架作用在預制的鋼筋混凝土牛腿上,一端鋼筋混凝土牛腿預制在井道正上方樓板上,另外一端鋼筋混凝土牛腿預制在井道承重墻上。圖2(c)的結構與圖2(a)(b)完全不同,采用橫向布置,并且轎廂懸吊中心到鋼筋混凝土牛腿兩邊的距離也不相等,即非中心布置,a<b。

以上3種情況有幾個共同點:(1)轎廂懸吊點到兩邊支撐點的距離都是不同的,而且也不對稱的。(2)都有預制的鋼筋混凝土牛腿。(3)曳引繩比都是1:1。

3馬馬達布置的標化設計

3.1馬馬支架置的標化設計

我們的永磁同步馬達是對稱的,那么在設計馬達支架時必須考慮在保證馬達支架強度的情況下,將馬達支架設計成非完全對稱的、參數化的結構,做到尺寸基于現場情況的可變性?；谝陨弦?設計的標準化馬達支架如圖3所示。

圖3的標化馬馬支架

通過圖3可以看出,在允許的尺寸范圍內(寬度適用范圍1500~2000mm,長度最大4000mm),馬達支架的寬度和長度可以任意調整,但隨著尺寸的變化,4個支撐點R10~R13反力也在變化,計算R10~R13這些反力需要考慮作用力和反作用力的平衡5F=0、扭矩在任意軸的平衡5M=0、板殼理論等。筆者在多次實際運用中發現可以簡化成工程中常用到的靜定梁模型來計算,誤差幾乎都在可控范圍內。

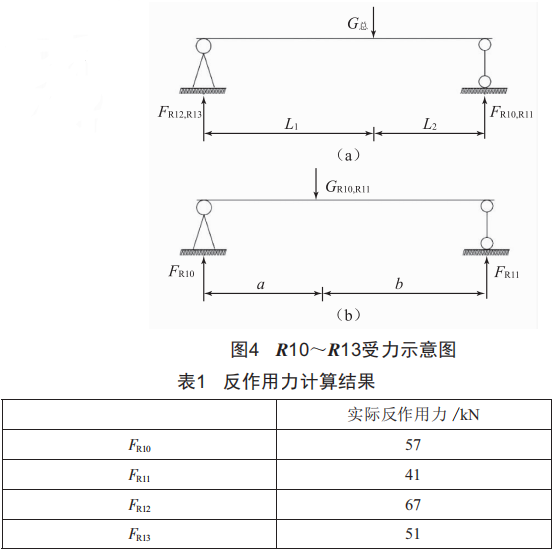

還是以上面列舉的改造項目為例,按照圖4計算得到的反作用力大小如表1所示。

3.2馬馬減震墊置選型和計算

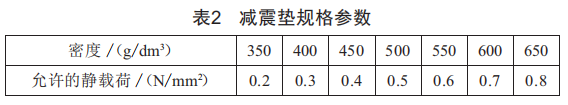

在此實際案例中發現,最大受力與最小受力之間的差距超過50%,那么,馬達減震墊就不能采用相同規格參數,需按照減震墊上受力大小分別考慮減震墊選型和面積,否則個別減震墊超出允許載荷后,起不到減震、隔音、緩沖和防滑的效果,同時減震墊還會加速老化,失去應有的作用。情況嚴重時,馬達支架甚至?xí)a(chǎn)生變形而引起抖動、噪聲、舒適感下降等問題。減震墊的規格參數如表2所示。

馬達支架下面的4個減震墊的實用面積基于減震墊的材料和受力FR10~R13。

式中,p為允許的靜載荷(N/mm2),參考項目中選用0.6N/mm2:A為減震墊的面積(mm2)。

還是以上面列舉的改造項目為例,計算后減震墊的面積如表3所示。

4結論

通過以上的設計計算和具體案例中的多次成功使用可知,在改造過程中保留原有的機房預制承重結構,并使用此標準化改造馬達支架,有如下機電優勢:

(1)在前期現場勘測中節約了勘測時間,減少了因勘測導致的停梯時間 ,提高了員工工作效率 ,減少了對客戶電梯使用 的影響。

(2)在前期投標階段 ,節約了工程師的方案設計和計算時 間 ,提高了投標階段的效率。

(3)在訂單處理階段 ,不但節約了非標設計時間 ,還減少 了工廠非標生產量 , 降低了制造成本。

(4)在施工階段 ,減少了土建整改的工作量 ,不但提高了 安裝效率 ,還將施工停梯時間減少了一周左右。

綜上所述 ,超高速電梯改造方案中馬達布置的標準化設 計 ,不但節約了人工設計和制造成本 ,而且縮短了生產制造周 期和施工中停梯時間 ,進而提高了工作效率和客戶滿意度。
