引言

局部放電是一種脈沖放電,它會在電力設備內部和周圍空間產生一系列的光、聲、電氣和機械振動等物理現象和化學變化。高壓設備絕緣故障常伴隨局部放電的發生,因此局放檢測成為判斷設備絕緣狀況的重要手段。通過對局放信號的檢測和分析,能判斷高壓電氣設備內部是否存在絕緣隱患,防止?jié)撛谑鹿实倪M(jìn)一步擴大。傳統的檢測設備一般只能實現某一類電力設備的局放檢測,檢測人員針對不同的檢測任務需攜帶多種檢測設備,浪費了大量人力、物力、財力。

本文針對上述問題,提出一種手持式局部放電檢測裝置,可針對多種電氣設備進行帶電檢測及在線監測,避免檢測人員忘帶、漏帶檢測設備,省去現場更換儀器的時間,降低檢測成本,提升檢測效率。

1局部放電檢測裝置的整體介紹

手持式局部放電檢測裝置由檢測主機、特高頻信號調理單元、高頻電流信號調理單元及無線同步發射模塊組成。檢測主機為雙檢測通道,分別用來處理暫態地電壓及超聲局放信號。實際測量中,根據需要選擇性地將TEV傳感器和超聲傳感器通過同軸電纜連接至檢測主機的對應通道,特高頻傳感器和高頻電流傳感器通過電纜連接到特高頻信號調理單元及高頻電流信號調理單元。其中,檢測主機只對暫態地電壓及超聲局放信號進行處理,特高頻及高頻電流信號則由相應的調理單元單獨處理后通過wiFi傳給檢測主機,由檢測主機根據客戶需要實現每種局放檢測方法下測量數據的顯示及保存。

手持式局部放電檢測裝置的工作原理如圖1所示。

圖1手持式局部放電檢測裝置的工作原理圖

檢測主機的同步方式分為內同步及外同步,前者為系統軟件產生的一個定時觸發信號,與實際電壓信號存在相位及頻率誤差,僅在測量現場不易找到試驗電源的情況下使用:后者為通過無線同步發射模塊從試驗電源獲取的與試驗電壓同相頻信息的正弦電壓信號,準確可靠。選擇外同步觸發時,將無線同步發射模塊連接至試驗電源,其與檢測主機內的無線同步接收模塊配合實現系統同步。

2局部放電檢測裝置的具體架構

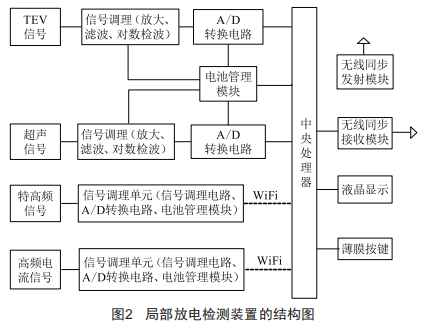

局部放電檢測裝置的具體架構如圖2所示。

如圖2所示,檢測主機可同時處理TEV信號與超聲信號,帶有獨立的信號調理電路和獨立的高速A/D轉換電路以及中央處理器、電池管理模塊、無線同步接收模塊、wiFi模塊、液晶顯示屏、薄膜按鍵等,各部分之間為電連接。其中,信號調理電路接收TEV與超聲波兩路信號,經放大、濾波、檢波處理后輸出至A/D轉換電路,A/D轉換電路的信號輸出端連接至中央處理器的信號輸入端。中央處理器的信號輸入端同時與無線同步接收模塊、薄膜按鍵以及wiFi模塊的信號輸出端相連,分別用于獲取與所加電壓同步的正弦電壓信號,用戶的操作指令及兩路信號調理單元的輸出信號:中央處理器的信號輸出端與液晶顯示屏相連,將檢測數據顯示給用戶。電池管理模塊為各部分提供合適的電壓,具備電池低電量預警及電池充電管理功能。

兩個信號調理單元分別接收特高頻電磁波和高頻脈沖電流信號,通過各自的信號調理電路和A/D轉換電路,再通過wiFi將A/D轉換電路輸出的數字信號傳給檢測主機的中央處理器,全程由電池管理模塊供電。

檢測主機還包括耳機、網口及外部存儲設備連接口,可分別實現根據聲音分辨放電強度、局放在線監測及數據的導出。

3結語

文章中的手持式局部放電檢測裝置基于TEV、超聲波、特高頻及高頻電流檢測方法進行高壓設備局部放電檢測,裝置輕巧、攜帶方便、操作簡單,且所有的檢測對高壓設備的運行均不產生任何影響,適用于GIs、開關柜、變壓器及電力電纜等多種電氣設備的局放檢測。
