1虛擬電廠優化調度技術

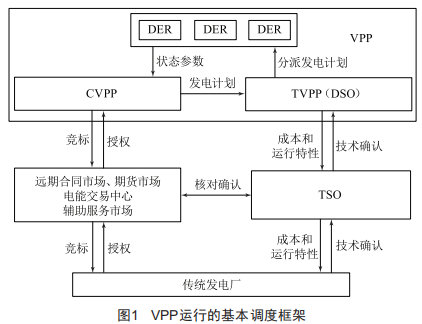

目前研究廣泛將虛擬電廠定義為由商業型虛擬電廠(CommercialVpp,CVpp)和技術型虛擬電廠(TechnicalVpp,TVpp)兩部分構成。CVpp主要從經濟調度的層面對虛擬電廠進行精細化的控制和調度,根據電力市場中的信息和虛擬電廠中的分布式電源信息優化決策,對外產生虛擬電廠的整體市場方案,對內產生各分布式電源的調度方案。TVpp主要是從安全調度的層面對虛擬電廠的經濟調度策略進行修正和再調度,使虛擬電廠的調度方案和競標計劃滿足電網潮流約束,保證電網的安全穩定運行。其運行調度框架如圖l所示。

根據圖1所示,虛擬電廠的調度過程可概括如下:

(1)收集數據并進行預測。商業型虛擬電廠(CVpp)聚合分布式能源(DER)的狀態參數,具體包括可控電源的最大和最小出力、爬坡速度,不可控電源的預測發電量以及以上信息的歷史數據等:電源的用電信息包括負荷預測數據、可控負荷的功率和時段信息以及以上信息的歷史數據等。同時,CVpp收集電力市場的歷史電價數據。

(2)CVpp制定經濟調度方案。CVpp根據電源、負荷、電價的預測數據,結合爬坡、單時段最大最小出力等各約束參數,建立經濟調度模型并求解,制定最優經濟調度方案。經濟調度的優化目標:建立以利潤最大化為目標的函數:經濟調度的約束條件:電源出力的上下限約束、電源出力的爬坡約束、可控電源的最大和最小啟停時間約束、可控負荷功率約束和能量平衡約束。

(3)TVpp確認并修正經濟調度方案(安全調度)。TVpp接收CVpp的最優經濟調度方案,并根據電網拓?fù)浣Y(jié)構、潮流約束等條件,建立安全調度模型,對最優經濟調度方案進行修正,以滿足配電網的安全穩定運行。安全調度優化目標:建立以方案修正量(離差)最小為目標的函數:約束條件包括:線路的功率約束、線路的電流約束、節點電壓約束、系統運行約束、與大電網連接點的容量約束等。這一部分的操作可由地調承擔。

(4)輸電網安全確認。TVpp將根據修正后的調度方案,生成Vpp的整體成本和技術特性,并將其遞交給輸電系統調度員(Tso)進行技術確認,以使Vpp對大電網的發送電能夠不影響輸電網的安全穩定運行。

(5)CVpp進行市場競標。一旦得到Tso的技術確認信號,TVpp則將修正后的最優調度方案反饋至CVpp,并由CVpp向電力市場提交競標方案。

(6)電力市場核對確認。電力市場在接收CVpp提交的競標方案后,與Tso核對TVpp提交的調度方案,若方案一致,則授權CVpp的調度方案。

(7)執行調度方案。CVpp或TVpp按調度方案控制各分布式電源等執行發電計劃。

2商業型虛擬電廠

CVpp是從商業收益角度考慮的虛擬電廠,是虛擬電廠運行的一個主要模塊。CVpp的基本功能是根據電價預測、負荷預測、電源出力預測以及虛擬電廠中各分布式電源的基本信息和約束,制定虛擬電廠經濟調度方案,并與電力市場進行互動。CVpp在運行過程中并不計及調度計劃及競標方案對配電網安全穩定運行可能造成的影響,在參與電力市場運行時,CVpp和傳統發電廠處于一個同等的地位。

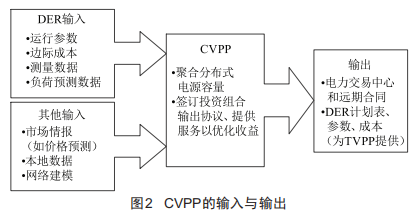

圖2具體說明了CVpp運行的大致流程。對于電力市場而言,虛擬電廠所代表的是一個電源聯合體,虛擬電廠的發電容量即為所有分布式電源的總?cè)萘?這樣就消除了單一電源并網參與電力市場時所面臨的容量限制,使得小容量、分散的分布式電源也取得了市場獲益的機會,更有利于分布式電源的經濟運行和發展。CVpp代表各不同容量、不同特點的分布式電源加入電力市場后,CVpp將根據電力市場的信息(如電價、合約要求等)制定經濟最優發電計劃和市場競標方案。CVpp將分布式能源(DistributedEnergyResources,DER)聚合后的容量和特性類似于傳統的小型發電廠,因此虛擬電廠將同傳統發電廠一起參與市場競標。

3技術型虛擬電廠

TVpp是從電網管理角度考慮的虛擬電廠,是虛擬電廠運行的另一個主要模塊。TVpp的主要功能包括為配電系統調度員(Distributionsystemoperator,Dso)提供系統安全穩定管理、為輸電系統調度員(Transmissionsystem0perator,Ts0)提供系統平衡和輔助服務。

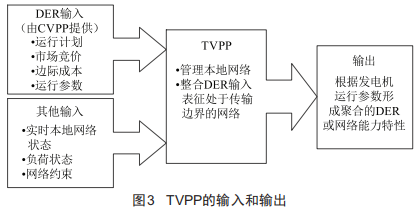

圖3概括了TVPP運行的大致流程。首先,由CVPP向TVPP提供本地配電網中分布式能源的運行參數、發電計劃、市場競價方案等信息。接著,TVPP整合CVPP提供的數據及配電網具體信息(包括網絡拓?fù)浣Y(jié)構、節點電壓約束、線路功率約束等),計算按原電源出力計劃執行時本地配電網的潮流,檢測電網潮流是否越界,若有越界情況則對相應的電源出力進行修正,直至滿足潮流約束。根據修正后的電源調度方案,TVPP重新建立運行成本和運行特性,并提交由Ts0進行評估。在運行成本和運行特性得到技術確認之后,虛擬電廠將按最終提交的調度方案發電,否則需要根據Ts0的否定方案重新制定電源調度方案。

4結語

本文詳細介紹了虛擬電廠的調度過程,且根據執行功能的不同將虛擬電廠分為商業型虛擬電廠和技術型虛擬電廠兩大類,重點介紹了兩者的功能模塊及輸入輸出特性,為實際研究打下了堅實的理論基礎。
