引言

廣州地鐵7號線列車制動系統采用北京縱橫機電提供的國產架控系統,列車控制及診斷系統采用時代電氣研發的列車分布式網絡通信和控制系統(DTECs平臺)。二者的配合應用為在廣州地鐵線網內首次采用,當在某些特殊情況下,會出現邏輯設定不嚴謹?shù)那闆r。

2019年1月7日,07043044車正線進站前出現網絡通信故障,車輛屏黑屏,司機PM模式對標停車后,列車未施加保壓制動發生后溜,司機發現后立即施加快速制動,列車停止后溜并停穩。該情況存在嚴重的行車安全隱患,若司機未能及時發現后溜并施加制動,列車后溜可能會導致司機夾傷。

本文從網絡控制邏輯及制動控制邏輯方面著手,分別對網絡通信故障及車輛后溜原因進行分析,并提出整改措施,有效避免了列車網絡癱瘓及后溜的風險,提高了列車運行的安全性。

1事件經過

17:21,司機在謝村上行出站后報:駕駛端07A043車車輛屏黑屏,3s后自動恢復,列車運行正常。

17:32,該車在員崗上行進站前車輛屏出現網絡通信故障信息后黑屏并自動停車,行調組織司機以PM模式進站對標。

17:33:03,司機PM對標停車,氣制動施加燈未亮,司機起身開左側司機室側門。

17:33:12,司機發現列車后溜,立即施加快速制動,氣制動施加燈亮,列車停止后溜并停穩。

2網絡通信故障分析

2.1原因分析

廣州地鐵7號線列車MVB網絡采用通信線路雙通道冗余設計,當某一路通信線路出現故障時,系統可以自動切換到另一路通信線路。對于關鍵的車輛控制模塊VCMe,由于其主要實現重要的車輛控制、總線管理,因此在整個列車網絡中也對VCMe做了熱備冗余配置,正常情況下兩個VCMe通過底層協議芯片的競爭機制自動選取一個VCMe為總線管理主,另外一個VCMe為備用主,當主VCMe出現故障時,備用VCMe將接管主VCMe的職責,行使所有的總線管理和控制功能。

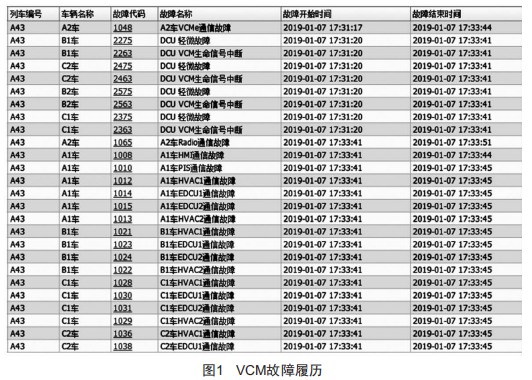

讀取列車故障履歷、事件記錄儀數據,故障時刻VCM故障記錄顯示07043044車"A2車VCMe通信故障""DCUVCM生命信號中斷"、整車主門控器"EDCU通信故障""HMI通信故障"等列車子設備通信故障,如圖1所示。

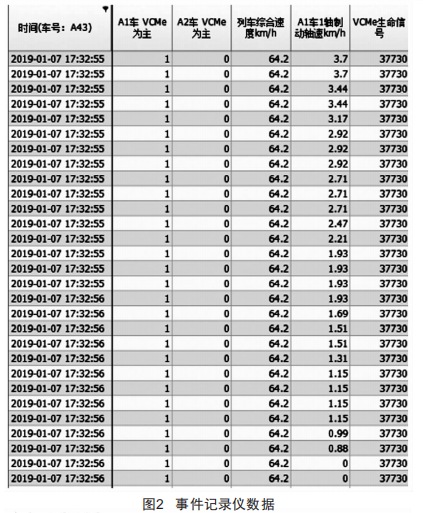

讀取事件記錄儀數據,根據A1車1軸制動軸速,判斷在17:32:56之前列車處于減速過程,直至列車速度至0,由于網絡卡死,列車的綜合速度一直處于故障時的列車速度64.2km/h,如圖2所示。

事件記錄儀顯示故障時刻,A1車VCM為主,VCM生命信號與列車綜合速度卡死,VCM未進行切換。通過以上數據分析可以確認,兩個VCMe模塊均處于應用程序停止運行的狀態。

出現兩個VCM死機故障有以下兩種可能:列車控制網絡總線干擾、外部原因?qū)е耉CM死機。下面將進行逐一排查:

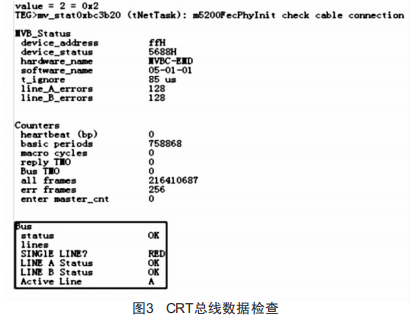

列車控制網絡總線干擾與總線通信狀態及錯幀率相關。使用CRT網絡終端仿真軟件,檢查發現故障時網絡狀態為A路與B路通信狀態OK,且無錯幀增加,如圖3所示。

用MVB網絡協議分析儀采集此時的MVB總線數據如圖4所示,可以看出故障時刻兩路MVB通道均只有1個錯誤幀,此時MVB總線狀態正常。因此網路總線受到干擾的原因可排除。

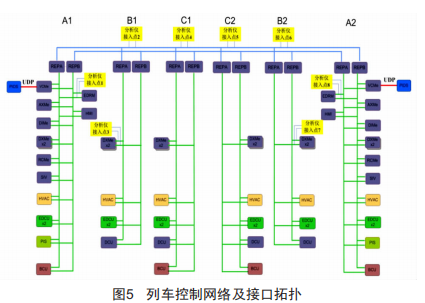

由于故障時刻列車控制MVB網絡狀態正常,列車控制網絡拓?fù)鋱D如圖5所示,可看出VCM外部?jī)H與PIDs以太網接口連接,故使用CRT軟件對VCM以太網任務進行監視。

對VCM以太網任務進行監視,監視結果顯示VCM設備端以太網接口處于不斷重啟狀態,如圖6所示。

觀察與VCM相連接的PIDs交換機對應網口的通信指示燈狀態處于頻閃狀態,斷開VCMe與PIDs交換機連接,通信故障消失。初步分析為PIDs以太網交換機與VCMe模塊以太網數據傳輸異常。

為了驗證是否是以太網通信數據異常導致MVB通信故障,進行了下面的模擬實驗:使用ostinato軟件模擬廣播數據幀,直接將網線連接到VCM模塊上,同時對兩端的VCM模擬大量數據通信。流量最大時設置為5萬包/s,持續時間最長20min。期間出現大量打印信息"0xbc3b20(tNetTask):m5200FecPhyInitcheckcab1econnection",如圖7所示。

根據上述數據和現象分析,出現通信故障的原因確認為PIDs與VCM模塊以太網數據傳輸異常導致模塊CPU負荷過大從而程序停止運行。

2.2防范措施

(1)臨時將列車兩端VCMe(x9)與PIDs交換機通信的網線斷開,避免以太網通信數據異常,保障正常運營:

(2)后續PIDs對VCMe接入交換機的端口進行入口和出口的帶寬限制。

3后溜原因分析

3.1數據分析

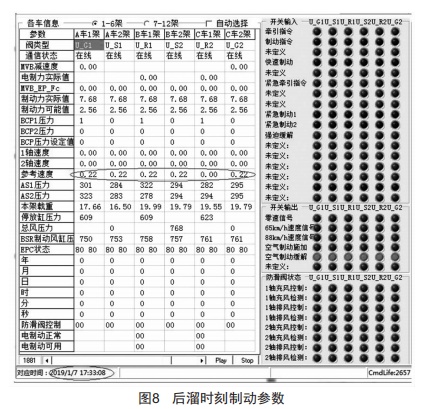

讀取后溜時刻制動數據,如圖8所示,在17:33:02時牽引指令線失電,17:33:10時施加快速制動。在此期間,車輛在前5s處于惰行至停車,后3s處于后溜,后溜時產生約0.22km/h的速度。

3.2原因分析

為防止列車靜止時不在坡道上溜車,廣州地鐵7號線列車設計有保持制動功能,在網絡模式和臨時模式下,保持制動的大小為80%最大常用制動力,在緊急牽引模式下,保持制動力大小為45%最大常用制動力。

從解析出來的數據來看,在TCMs通信中斷后,BCU判斷出了通信失效,隨即在10個周期后轉入了臨時模式。此模式下BCU會根據硬線指令來施加制動。通過制動數據可以看出,后溜時刻制動缸壓力為0,說明保持制動未施加。因此車輛后溜的原因在于保持制動未施加,車輛在坡道上由于重力原因發生溜動。

保持制動施加為BCU自行判斷,其施加的作用域如下:列車綜合速度小于10km/h且拖車速度小于10km/h且本架速度小于5km/h。

注釋:

(1)本架速度:1個轉向架有2根軸2個軸端速度傳感,根據兩根軸速最大值輸出本轉向架速度。

(2)拖車速度取拖車1架轉向架速度。

(3)列車綜合速度:列車綜合速度由列車網絡計算后傳給制動系統,計算方法采用冒泡算法,網絡對BCU上傳的2個拖車的8個軸速進行有效判斷,剔除無效值后,對剩下的有效值進行排序,取次大值和次小值,并計算去除最大值和最小值后的平均值。根據工況對速度進行選擇,牽引時取次小值,制動時取次大值,惰行時取平均值。

保持制動施加條件如下:

(1)網絡模式下,網絡牽引指令無效且本架速度低于0.5km/h自動施加。

(2)緊急牽引或臨時模式(網絡中斷但未進入緊急牽引模式,發生溜車時處于該模式)下,硬線牽引指令無效,且本架速度小于0.5km/h自動施加。

由于列車綜合速度的變量在突然失去網絡信號后沒有清零,造成BCU接收到的列車綜合速度一直保持在通信故障前的64.2km/h,即一直處于10km/h以上的情況,使得無法進入保持制動施加的邏輯判斷,造成了保持制動未施加。

3.3后溜保護邏輯

后溜保護觸發邏輯為網絡模式下列車進行車輛保護的一個措施,其通過如下邏輯對車輛后溜進行判斷,當檢測到車輛后溜之后,由網絡發出車輛的緊急制動:本車4個電機轉向同時與司控器方向不一致判斷為車輛后溜,當車速超過1km/h且超過200ms或后溜超過0.4m或后溜持續10s,則由網絡發出緊急制動。

而本次事件后溜時刻,網絡處于故障狀態,無法由網絡出發車輛的緊急制動,因此后溜保護功能在此工況下無法進行列車保護。

3.4防范措施

在網絡通信故障情況時,列車在保持制動未施加且無后溜保護的情況下,存在嚴重的行車安全隱患。

針對上述邏輯分析,可以對網絡故障后未清除列車綜合速度的這個問題進行修正,即當通信丟失以后,制動系統清除保存的列車綜合速度值,不再考慮列車綜合速度,保留根據本CAN網段參考速度(拖車速度)和本架速度來進行保持施加判斷。即臨時模式下的保持制動作用域修改為與緊急牽引模式下一致:拖車速度小于10km/h且本架速度小于5km/h才會有保持制動。

4結語

為保證列車運行的安全性,現今的列車網絡系統在設計上已具備冗余功能,但通過本次網絡通信故障可看出,網絡上外掛的其他設備產生的數據仍會對網絡系統本身造成干擾甚至導致癱瘓,因此提高VCM的數據處理能力,或者增加對數據進行篩選的功能,是今后列車網絡系統設計可優化的地方。

通過本次車輛后溜事件,也可看出制動系統最初的設計中,保持制動施加邏輯并不嚴謹,未考慮到車輛網絡通信故障后,列車綜合速度清零的問題。現對施加邏輯進行了優化,經現場驗證,已經消除了網絡通信故障情況下車輛后溜的隱患,提高了列車運行的安全性,可供國內同行借鑒。
