引言

隨著OSM地圖、百度地圖、高德地圖等在線地圖服務迅速普及,地圖已經成為人們?nèi)粘Ｉ畈豢扇鄙俚目茖W(xué)工具。隨著地圖的移動化應用逐步深入,基于柵格瓦片技術的地圖服務由于受網絡帶寬、圖片無法交互以及不支持無級縮放等限制,已難以滿足用戶對地圖服務在交互性、高分辨率等方面的需求。矢量瓦片技術將瓦片服務的高效和矢量地圖的靈活交互結合在一起,為解決上述問題提供了一種新的解決方案,客戶端根據地圖顯示范圍和地圖配置樣式實現地圖的實時渲染:可交互式定制地圖樣式,滿足了用戶大眾化、地圖樣式個性化的需求。因而,矢量瓦片地圖逐漸被各地圖平臺所采用。

1矢量瓦片繪制流程

1.1符號繪制流程

與柵格瓦片不同,矢量瓦片以四叉樹金字塔模型來切割矢量數據,并將矢量瓦片數據存儲于服務器端,客戶端根據地圖顯示范圍以及地圖樣式文件定義的數據源映射獲取服務器上存儲的矢量瓦片、圖表、字體等資源,然后按照地圖樣式文件定義的地圖表達規則渲染輸出地圖。

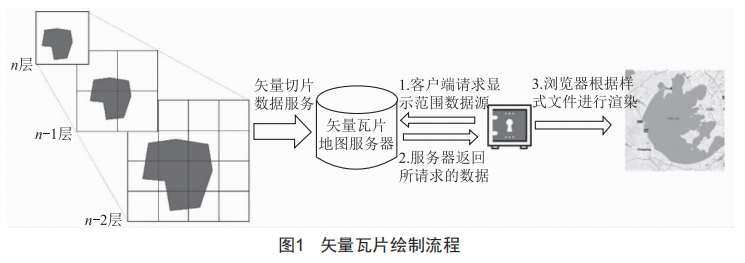

矢量瓦片繪制流程如圖1所示。

用戶可重新調整字體的大小、地圖符號的顏色/尺寸等屬性,改變現有的地圖樣式?？蛻舳素?fù)責進行地圖渲染輸出,服務器端只負責將矢量瓦片、符號、字體等資源傳遞給客戶端。

1.2硬件加速繪制技術

隨著圖形處理器(GPU)技術的不斷發展,在固定功能圖形渲染流水線(Fix-functionRenderingPipeline)的基礎上,增加了可編程圖形渲染流水線(ProgrammableRenderingPipeline)。通過撰寫著色器程序shader代碼,由GPU直接在硬件層面對這些shader代碼進行編譯,從而實現特定的繪制效果。圖2展示了典型的可編程圖形渲染流水線。為了將矢量地理數據繪制到屏幕上,在圖元裝配階段把原始的幾何數據組織為點、線、三角形等幾何圖形:頂點著色器(Vertexshaders)允許通過編程實現對每個頂點屬性(位置、紋理、顏色等)的計算和變換操作。柵格化和插值階段將這些以三角形為代表的幾何圖形數據轉換為屏幕像素。像素著色器(Fragmentshaders)同樣以可編程的方式實現逐個像素的顏色等屬性的計算與操作。通過著色器程序實現對GPU內部頂點和像素處理階段的直接操縱,使得圖形本身的處理速度和靈活性都得到了非常大的提高。

圖2可編程圖形渲染流水線

2矢量瓦片符號繪制

地圖符號是直觀表達空間要素特征與分布規律的主要手段,是表達地圖內容、傳遞地理信息的主要媒介。一般會利用點狀、線狀、面狀地圖符號來描述客觀世界中具有特定位置的地理對象或者現象,并通過地圖制圖規則將繪制結果直觀、形象地展現在地圖上。矢量瓦片符號渲染過程以數據為驅動,依據繪制要求對數據進行轉換和處理,建立地圖符號與地理要素之間的對應關系,根據屬性信息以及符號樣式文件,利用圖形繪制API以及符號化繪制方法,在屏幕上輸出地圖。

2.1點狀符號繪制

點狀符號具有定位和定性特征,其大小并不指代地物的面積或范圍,與地圖的比例尺無關,如水準點、居民地、水塔、旅游景點等。

點狀符號采用預先制作好的圖片來代表點狀地物,柵格圖片填充的點狀符號的主要參數包括:圖片存儲的路徑、圖片的大小、圖片的位置、圖片的縮放系數,圖片的旋轉角度等。

點狀要素的符號化表達方法主要包括:單一符號化、著色符號化、等級符號化、比例符號化以及分類符號化。單一符號化,所有的點狀要素都采用相同的點狀符號:著色符號化,即通過顏色變化體現點狀要素之間的屬性差異:比例符號化,則符號的尺寸成一定的函數關系,跟隨尺寸變化體現點狀要素之間的屬性差異:分類符號化,則可以根據點狀要素的屬性分類,不同類別的點狀要素配置的符號不同。

2.2面狀符號繪制

面狀符號用于表示分布范圍較廣的大面積地理要素,其范圍大小按比例尺顯示,如行政區劃、森林、湖泊等。面狀符號有一條有形或者無形的閉合輪廓,主要由兩部分構成:輪廓邊界和內部填充。輪廓邊界可以用線狀符號來表示,內部填充包括顏色填充(純色填充和漸變填充)、符號填充(點狀符號填充和線狀符號填充)、紋理填充。純色填充是用一種顏色進行面域填充,是最普遍和常用的填充方式。漸變填充是顏色按照一定規律變化的面域填充方式。點狀符號填充是面域內點狀符號按照一定的方式排列(矩形填充、品形填充、散列填充),其填充參數主要包括點狀符號、符號的縮放比例、符號的旋轉角度、符號的橫向間隔和縱向間隔等。線狀符號填充,其填充參數主要包括線狀符號、符號的填充角度、符號的間隔等。紋理填充則是利用紋理圖片,基于圖片旋轉角度、圖片縮放比例等參數進行面域填充。

3結語

當前,GPU以其明顯的效率優勢,成為當前地理信息可視化領域的熱點。對于點狀符號,將其外接矩形直接生成兩個三角形,根據屬性信息從紋理緩存中獲取相應的紋理符號,并綁定到三角形頂點。對于線狀符號,采用平行線推移算法將線狀要素離散為三角形條帶。對于面狀符號,采用已經成熟的Delaunay三角網的剖分方法,將面狀要素離散為三角形圖元集合。

客戶端根據地圖顯示的范圍以及數據源從矢量瓦片數據庫獲取相應的矢量瓦片。通過對符號樣式文件的編輯,可以動態地改變地圖符號樣式、實時輸出地圖?？蛻舳素?fù)責數據的解析與渲染任務,緩解了服務器壓力,為用戶提供了一種交互式、可定制、可配置的地圖制圖服務。
