1項目背景

井口裝置閘閥是應用在陸地和海洋采油(氣)等領域,用于控制流體切斷或接通的重要部件。在石油和天然氣資源不斷減少的背景下,其開采難度大大增加,對井口裝置的設計和加工制造要求越來越高。其中閘閥體中腔孔與兩端閥座孔的對稱度,對整套閥門的密封性能、開啟和關閉產生的扭矩都有關鍵性的影響作用。閘閥體也是井口裝置制造商的主要產品之一,因閘閥體結構復雜,需多道工序加工完成,其位置度是生產制造過程中最難保證的參數,在實際生產中需要高精確度的量具檢測配合,然后再采用試切法進行調整加工以滿足設計要求。由于市場上沒有通用和專用的檢測工具,早期的檢測方法是用深度尺、卡尺、內徑百分表等多種量具的測量值,再經過尺寸鏈計算得出位置度的誤差值,因檢測基準與設計基準不統一,需要使用多種量具進行分段測量,所以造成累積誤差較大,最終無法滿足設計要求。前幾年,公司工藝部自主研發了一款以閥體閘板中腔孔為定位基準的專用檢測工具(圖1),設計原理是在定位盤上安裝百分表,利用杠桿擺臂,將兩端閥座孔端面與閘板中腔孔對稱度數值反映在百分表上。

圖1 原有閘閥體專用檢測工具

雖然該檢測工具基本滿足閥體設計要求,但還存在一些缺陷:

其一,檢測工具由多個零件組成,存在制造誤差和裝配間隙,不僅檢具制造周期長,而且精確度不高,導致閥體質量不穩定,報廢率居高不下:

其二,減小檢測工具與閥體之間的定位間隙,需要設置嚴謹?shù)墓に嚦叽缈刂崎y體中腔孔公差,對機械加工要求較高:

其三,因閥體中腔孔和兩端閥座孔位置尺寸沒有行業標準,顯然設置閥體中腔孔為檢具定位基準,會造成專用檢具規格較多、制造成本上升、占用倉庫空間、不易管理等問題。

眾所周知,沒有高精確度的檢測工具,就無法保證生產過程中的質量控制和最終產品質量,同時不降低成本,企業就會失去競爭力,因此需要我們進一步去對閘閥體專用檢測工具進行設計創新。

2閘閥體設計結構及尺寸分析

井口裝置系列閥體的閘板中腔孔和兩端閥座孔位置屬于非標準設計,同一規格產品每家公司設計的尺寸及公差各不相同。閘閥體的共同特征如下:整體外形結構相同,外形尺寸比較大,質量重,中腔孔直徑大且較深:尺寸公差帶和位置公差也基本相同,兩側閥座孔端面之間的尺寸公差為±0.025mm,兩側閥座孔端面與中腔孔的對稱度為±0.025mm。閘閥體的不同特征:中腔孔直徑和中腔孔端面到兩側閥座孔中心的尺寸,以及兩側閥座孔端面之間的距離都屬于非標:不同規格、不同壓力等級、不同公司的設計尺寸都有差異(圖2)。

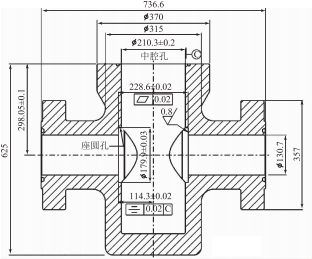

圖2 閘閥體設計結構及尺寸

2檢測工具精確度對制造誤差的影響

制造精度是由多部分綜合性很強的工序共同決定的,往往在實際生產過程中經常出現系統誤差,系統誤差可分為變值誤差和常值誤差,若能分析出常值系統誤差的偏差大小和方向,就可以通過改進和調整來減小甚至消除這部分誤差。而測量工具準確度屬于常值誤差的一項,提高檢測工具準確度就意味著可以減小甚至消除制造誤差。根據對閥體設計結構和尺寸鏈公差帶、位置公差的分析,若一次加工不能符合設計要求,則二次上機裝夾無法校正,因此難以返修,故檢具的精確度對生產過程控制和產品合格率起到重要影響。簡單說,沒有精確的測量工具,就無法保證制造過程質量控制和最終產品質量滿足設計要求。

4對稱度檢測工具設計創新方法

基于閘閥體結構及尺寸分析和對以前檢測工具存在缺陷的分析,通過公需科目培訓《創新知識基礎》的學習,總結了幾個案例的創新思維方式,試用幾種創新思維方法對閘閥體的中腔孔與兩端閥座孔對稱度通用檢測工具進行研究,最終利用逆向思維設置兩側閥座孔端面為檢具定位基準,使測量基準與設計基準保持一致,用百分表檢測閘閥中腔孔與閥座孔端面的相對位置,這樣既符合基準重合原則,又可以消除累積誤差。主要從這幾方面尋找突破點:

第一,需要重新定義檢測工具定位基準,增強通用性,消除與工件的配合間隙:

第二,選擇平面為基準,不僅更容易實現無間隙配合,而且能使檢測精確度更高更可靠,并且不需要工藝設置縮小檢測基準尺寸公差:

第三,盡量減少組成檢測工具的零部件數量和運動部位,避免因零部件的制造誤差和裝配間隙而影響檢測工具精確度。

5對稱度檢測工具設計創新和實際檢測方法

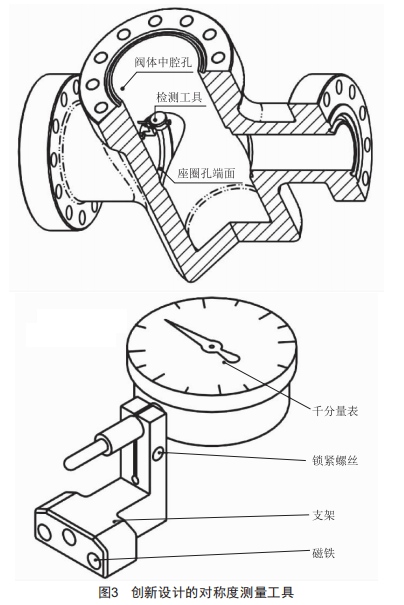

綜合上述分析,最終確定將測量基準選擇在閥體座圈孔側平面上,既實現無間隙貼合,又符合基準重合原則。根據閥體結構特點,利用座圈孔側平面與檢測工具貼合,設計測量距離可以進行微調,這樣設計就不受其他公差帶和尺寸影響,所以不同規格、不同尺寸的閘閥體,只要在檢測工具的距離調節范圍內,就可以使用同一副工具。使用時需經過閥體中腔孔放入座圈孔側平面,要求整體結構體積必須設計輕、巧,具體設計結構呈"L"形,主要由支架、磁鐵、鎖緊螺絲和千分量表四部分構成,之間的連接方式采用螺釘固定式,減少部件之間運動部位和間隙。支架采用鋁合金材質,具有強度高、穩定性好、質量輕等優點:支架的定位端面與閥體座圈孔側平面部位設計安裝了三個小圓柱形磁鐵(加工產品基本是碳素結構鋼),利用磁鐵特性使檢測工具與產品基準面無縫貼合,磁鐵低于定位平面2mm用膠水固定,這樣既不易劃傷零件又能保持良好的吸合力。支架的豎直部位處割孔和長槽,千分表的探針插入支架開孔處,通過緊固側上方鎖緊螺絲使腰槽變形即可固定千分表,還可適當調節千分表的夾持距離,增強通用性。千分表具有檢測精確度高的優點,又是通用標準件,易采購且成本低。具體檢測工具結構如圖3所示。

檢測方法:把檢測工具放在一側閥體座圈孔的端面上,調節千分表的伸縮頭觸碰在中腔孔上并進行左右移動,觀察千分表指針處在閥體中腔孔的最高點位置時,把千分表指針校零,然后把檢測工具放在另一側閥體座圈孔的端面上并進行左右移動,當千分表指針也處在閥體中腔孔的最高點位置時,此時的千分表數值就是對稱度的誤差值。

這種設計方式結構簡單、緊湊,零部件數量較少,組合體運動部位少,裝配間隙和制造誤差都得到了改善,使用操作快捷,能快速直觀地反映對稱度值。

6結語

創新型對稱度檢測工具的檢測距離可以靈活調節以應對多種規格的閘閥體,還具有檢測精確度高、使用簡單方便的優點:另外,其體積小而輕,制造成本低。

可以說,創新就是提高生產效率,降低生產成本的"密碼":無論何時,沒有創新的企業在市場上參與競爭就如同在"刀刃上行走",稍有不慎,就有被對手超越和被市場淘汰的可能!
