引言

建筑項目中的強弱電機房可采用的滅火系統以氣體滅火系統為主,根據項目特點,選擇合適的氣體滅火系統,對于初投資和日后運行有著至關重要的意義。

1項目概況

本項目位于湖北省武漢市,為聯投廣場福朋喜來登酒店。酒店總建筑面積約47000m2。地上共34層,建筑高度149.8m,地上酒店建筑面積約39000m2,地下層酒店建筑面積(不含車庫)約8000m2。

2分析內容及背景

2.1分析內容

強弱電機房采用七氟丙烷、IG541混合氣體亦或是熱氣溶膠預制滅火系統。

2.2分析背景

(1)根據公消(2007)226號文件《關于貫徹公共安全行業標準加強消防監督有關問題的通知》,高層民用建筑中火災危險性大、發生火災后對生產和生活產生嚴重影響的配電室等,應設氣體滅火系統。喜達屋要求計算機房、交換機房采用七氟丙烷。因此,本項目區中的變配電室、開關站、計算機房、交換機房擬采用七氟丙烷氣體滅火系統。

(2)業主提出變配電室等機房是否可以考慮其他氣體滅火方式,據此筆者對七氟丙烷、IG541混合氣體及熱氣溶膠預制滅火系統的特點做對比分析,供業主參考并決策。

3方案技術對比分析

3.1適用范圍

七氟丙烷滅火系統用于油浸變壓器室、帶油開關的配電室和自備發電機房等防護區以及通信機房和電子計算機房等防護區。

IG541混合氣體滅火系統用于撲救A類(可燃固體表面火災)、B類(可燃液體火災)、C類(滅火前可切斷氣源的氣體火災)、E類(電氣設備火災)等火災,不適用于撲救D類活潑金屬火災,也不適用于撲救含有氧化物的化合物火災。

熱氣溶膠預制滅火系統:s型用于撲救電氣火災,K型及其他型不得用于電子計算機房、通信機房等場所。

3.2滅火劑

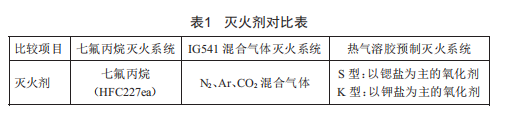

各氣體滅火系統的滅火劑對比如表1所示。

3.3滅火原理

七氟丙烷滅火系統通過抑制化學反應、窒息、隔離來滅火。IG541混合氣體滅火系統依靠物理稀釋來滅火。

熱氣溶膠預制滅火系統利用負催化、煙霧窒息來滅火。

3.4滅火效率及速率

七氟丙烷滅火系統對配電室滅火濃度為9%,噴放時間不大于20s:計算機房,滅火濃度為8%,噴放時間不大于8s。

IG541混合氣體滅火系統滅火濃度37%~43%,當噴放至設計用量的95%時,其噴放時間為48~60s。

熱氣溶膠預制滅火系統對配電室滅火密度,s型和K型不小于200g/m3,噴放時間不大于220s:計算機房滅火設計密度,s型不小于230g/m3,噴放時間不大于90s。

3.5貯存壓力及工作壓力

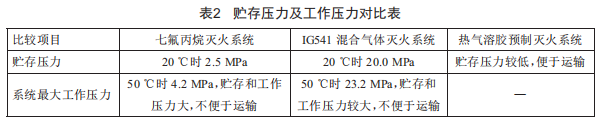

各氣體滅火系統的貯存壓力及工作壓力對比如表2所示。

3.6對建筑結構的要求

七氟丙烷滅火系統:a.防護區維護結構及門窗的耐火極限均不低于0.5h:b.防護區滅火時保持封閉條件,防護區內需設置泄壓口:c.防護區的門應能向外開啟并能自動關閉:d.圍護結構所能承受內壓的允許壓強不低于2.2kPa。

IG541混合氣體滅火系統與七氟丙烷a、b、c、d要求等同。

熱氣溶膠預制滅火系統與七氟丙烷a、b、c要求等同:d因熱氣溶膠滅火劑滅火時產生的氣體量比七氟丙烷少50%以上,且噴放相對緩慢,所以可以放寬對圍護結構承壓的要求。

3.7對環境、設備、人員的影響

七氟丙烷滅火系統對大氣臭氧層沒有破壞作用:滅火過程中可能產生氫氟酸,因此會產生溫室效應:噴放過程中產生氟化氫,遇水形成氫氟酸,對人體及設備有腐蝕性:可通過嚴格控制噴放時間減少滅火劑分解產物:系統作用時,不可有人員停留。

IG541混合氣體滅火系統臭氧耗損潛能值oDP=0,溫室效應潛能值GwP=0,其在大氣中存留的時間很短,是一種綠色環保型滅火劑:系統作用時,可以有人員停留。

熱氣溶膠預制滅火系統對大氣臭氧層沒有破壞作用:滅火劑滅火反應中大量放熱,噴放出膠體,可能出現溫度過高、火焰外噴現象,對設備造成熱激損害:滅火后的粉末微粒殘留物易通過風口附著在設備內部,造成光路堵塞、鼓面、盤面劃破及接插件磨損等:滅火時產生的高分散度、高濃度煙霧,將使防護區內能見度小于lm,影響人員逃生,對人有毒性。

3.8其他優缺點

七氟丙烷滅火系統既可設計為組合分配的有管網系統,亦可設計為預制系統:滅火效能較高(與鹵代烷1301比較接近),滅火速度快:藥劑較貴。

IG541混合氣體滅火系統不破壞大氣臭氧層,不產生溫室效應,對自然環境、動植物及人體無任何不利影響:屬于潔凈氣體滅火劑:電絕緣性好,遇高溫不會分解,無有害物質產生,噴放時溫度變化很小,不會形成濃霧,滅火過程潔凈,滅火后不留痕跡,噴放過程中不會對人體和被保護對象構成傷害:不可設計為預制系統:設計滅火濃度較高(滅火設計濃度為37%),滅火劑用量較多,儲瓶間要求面積大:滅火效能相對較低(當滅火劑噴放至設計用量的95%時,其噴放時間為48~60s):對滅火藥劑的混合配比、儲氣瓶、管路、閥門、噴嘴、儲瓶間的要求較為嚴格,系統的設備制造及安裝工藝相對復雜,造價高。

熱氣溶膠預制滅火系統無法設計為組合分配系統,僅可設計為預制系統:滅火劑噴放速度慢,滅火速度較慢:氣溶膠原材料成本低廉:氣溶膠微粒具有高分散度、高濃度的特點。大部分微粒直徑小于1μm,可較長時間懸浮在空氣中,易粘附在物體表面,滅火后難以驅散,不是清潔的滅火劑。

4初投資比較

以本項目變配電房為例,機房面積約290m2,凈高按5.2m計。采用七氟丙烷氣體滅火無管網系統,初投資約25萬元人民幣:本項目變配電房等面積較小,不適合采用IG541混合氣體滅火系統,若采用,初投資約200萬元人民幣:熱氣溶膠預制滅火系統,初投資約10萬元人民幣。以上造價基于國內一般品牌報價:國內一線品牌七氟丙烷滅火系統報價約30萬元人民幣,無熱氣溶膠滅火系統生產。

5結語

IG541混合氣體滅火系統滅火效能較高,對大氣和人體無不利影響,但貯存、工作壓力大,噴放時間長,滅火效率低,設備占地面積大,投資高,比較適用于大型及不便于人員逃生的場所,不適合本項目。

熱氣溶膠預制滅火系統噴嘴出口溫度高,滅火后有殘留物,屬于煙霧滅火技術范疇,不能算是嚴格意義上的氣體滅火劑,更不屬于潔凈氣體滅火劑:效能較七氟丙烷和IG541混合氣體低,且對設備及人員影響較大,不屬于潔凈氣體滅火劑,且各生產單位配方不一,一旦存在制造工藝、配方選擇不合理等因素,均會導致發生嚴重的產品責任事故。

基于以上對比分析,七氟丙烷滅火系統滅火效能高,滅火速度快,滅火過程中可能產生的氫氟酸可通過嚴格控制噴放時間減少,較適用于民用建筑中變配電室、開關站、計算機房、交換機房等場所。

因此,雖然七氟丙烷滅火系統造價高于熱氣溶膠預制滅火系統,本項目我司仍建議采用七氟丙烷氣體滅火系統。最終,該項目設置七氟丙烷氣體滅火系統。
