引言

變電站的指示燈對于表明變電站及其設備的運行狀態,指導運行人員進行正確巡視、檢查和操作起著重要作用。當前,變電站內斷路器的分合閘位置用指示燈來識別,綠色指示燈點亮說明斷路器在分閘位置,紅色指示燈點亮說明斷路器在合閘位置。

現行電網中,變電站指示燈都是采用固定式安裝的,一旦指示燈故障或燒毀,維修或更換時就涉及拆開柜體、用螺絲刀帶電解線和帶電接線以及重新合上柜體等步驟,不僅過程繁鎖、耗時,而且具有一定的不安全性。現針對固定式安裝的變電站指示燈,擬進行無需拆接線的變電站指示燈在線快速更換技術研究,使得指示燈故障或燒毀后,維修或更換時,能像家里更換燈泡或日光燈一般方便,直接插拔、無需拆接線便可進行,減少拆柜查線等步驟,既簡單方便,又省時高效。

1可插拔更換指示燈的特點

傳統的指示燈在更換時需要先進行停電及相關操作,不僅費時費力,而且效率有限,本文所提出的可插拔更換指示燈(圖1)能不停電進行更換,其具有以下特點:

圖1無需拆接線的變電站指示燈示意圖

(1)針式無需拆接線的插拔連接機構,省去了每次更換指示燈時擰拆螺絲、螺母等繁鎖的固定工序:

(2)無需拆接線的插拔式底座,使指示燈與底座的連接方便簡潔,提升了指示燈的安裝功效:

(3)指示燈故障時維修更換無需拆接線,可減少拆線、測試、重新接線并安裝指示燈等眾多繁鎖耗時的工序,直接插拔式更換即可,降低了變電運維風險。

2指示燈結構

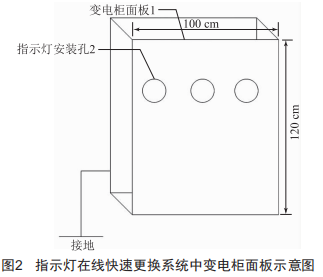

一種無需拆接線的變電站指示燈在線快速更換系統包括變電柜面板和無需拆接線的變電站指示燈,如圖2所示。該變電柜面板上設有3個指示燈安裝孔,無需拆接線的變電站指示燈包括顏色指示保護燈蓋、燈芯、燈托和固定螺母環等部分。

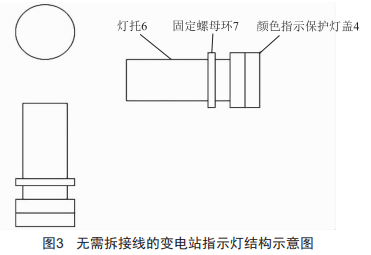

該無需拆接線的變電站指示燈在線快速更換系統中,無需拆接線的變電站指示燈是類似于圓柱體的指示燈,內置燈芯,燈芯外由燈托和顏色指示保護燈蓋包圍固定,燈托再與固定螺母環一起將無需拆接線的變電站指示燈固定在變電柜面板,如圖3所示。

3實際應用

當前,變電站保護裝置面板上的指示燈通常都是通過火線、零線與指示燈安裝柜內部連接,固定安裝,一旦指示燈出現故障需要更換,則需要拆開指示燈安裝面板、柜體,進而用螺絲刀等相關工具解線停電,待更換指示燈后再送電及合上柜體、面板等,不僅整個過程繁鎖、耗時,而且具有一定的不安全性,還可能影響變電站運行,進而造成不必要的損失。

本文提出的無需拆接線更換的變電站指示燈可以實現不停電更換,僅通過指示燈變電柜面板(圖4)進行插拔即可。無需拆接線更換的變電站指示燈的研究與應用,使得指示燈故障或損壞、維修更換時,能像家里更換燈泡或日光燈一般方便,直接插拔更換而無需拆接線,減少和避免了拆柜、查線等繁瑣過程,既簡單方便,又省時高效,解決了變電站更換指示燈時需要停電和進行一系列操作等問題。

圖4指示燈變電柜面板示意圖

4結論

對于無需拆接線更換的變電站指示燈的研究與使用,具有如下重大意義:

(1)該指示燈使用效果良好,無需拆接線的連接機構方便地實現了指示燈的插拔。

(2)該指示燈無需拆接線的底座方便了與指示燈連接,提高了指示燈運行、維修、更換等工作的效能。

(3)該指示燈故障時維修更換無需拆接線,可減少拆線、測試、重新接線并安裝指示燈等眾多繁鎖耗時的工序,一定程度上降低了變電運維風險。
