1項目研究背景

《中國南方電網有限責任公司電力安全工作規程》(o/CsG510001一2015)對高空作業進行了詳細研究討論。其中表述:"20.5梯子上的高處作業一梯子應堅固完整,有防滑措施。梯子的支柱應能承受作業人員及所攜帶的工具、材料攀登時的總重量。作業中使用梯子時,應設專人扶持或綁扎牢固。"實際應用中,采用絕緣繩綁梯代替專人扶持,對提高施工效率作用顯著。

通過對日常梯上作業進行調查可知,使用絕緣繩綁扎固定時,主要存在以下兩個問題:

(1)綁扎不牢。綁扎后的梯子仍然存在一定活動空間,梯子容易擺動,存在梯上作業人員失足墜落的風險。

(2)綁扎耗時較長。一般的絕緣繩綁扎是利用反復纏繞固定物與繩索(生索或死索)的方式進行固定,固定的效果與纏繞的圈數和力度成正比,因此,操作比較費時,固定效果較差。

因為存在一定的安全隱患,在綁繩固定效果不太好的情況下,施工人員迫不得已只能使用專人扶梯,導致可上梯作業的人手減少,降低了施工效率。因此,提升絕緣梯輔助固定綁繩的使用率具有明顯降本增效的意義。

2項目研究與實施

2.1項目研究

2.1.1提高固定效果

通過調查分析絕緣繩固定竹梯的緊固效果,我們發現絕緣繩與固定物接觸面積較小,且一般絕緣繩為麻棕繩,耐磨性能一般。因此我們通過材質對比,選定一種摩擦系數較高、接觸面積適中、耐磨性能較好的絕緣綁帶。

使用絕緣綁帶緊固后仍然存在虛位,竹梯會出現松動的情況,主要原因在于手工緊固沒有達到足夠的強度,未能實現穩固竹梯的效果,因此我們計劃設計或選擇一款省力的拉緊機構,在絕緣綁帶固定后進行收緊,提高竹梯與固定物的緊固效果。

2.1.2提高綁扎效率

通過調查分析絕緣繩固定竹梯的主要工序,我們發現在收緊繩帶打繩結時耗時較長,約占總用時的60%,而且手工打繩結的緊固效果也比較差。因此,我們在設計方案時采用一種穩固可靠的連接裝置取代打繩結,提高綁扎效率。

2.2項目實施

(1)絕緣繩帶,采用高強度滌綸編織帶,該材質負載能力強,絕緣性能好,可扭轉且不易破損,編織帶的設計有利于增加與固定物間的接觸面積,有效增強摩擦力,固定竹梯效果更為穩固。

(2)拉緊機構,采用金屬壓扣拉緊器,該拉緊器承受安全拉力可達9000kN,機械強度高,耐腐蝕性強,操作簡單,省力且收緊效果良好。

(3)連接扣具,采用登山繩扣,該連接扣具有機械強度高、耐腐蝕性能良好、操作簡便等特點,并自帶防脫閉鎖功能,能快速有效固定竹梯兩端,縮短綁扎時間。

綜上所述,本文設計研制出了一款新型梯用安全帶。

(4)該產品的技術方案如下:

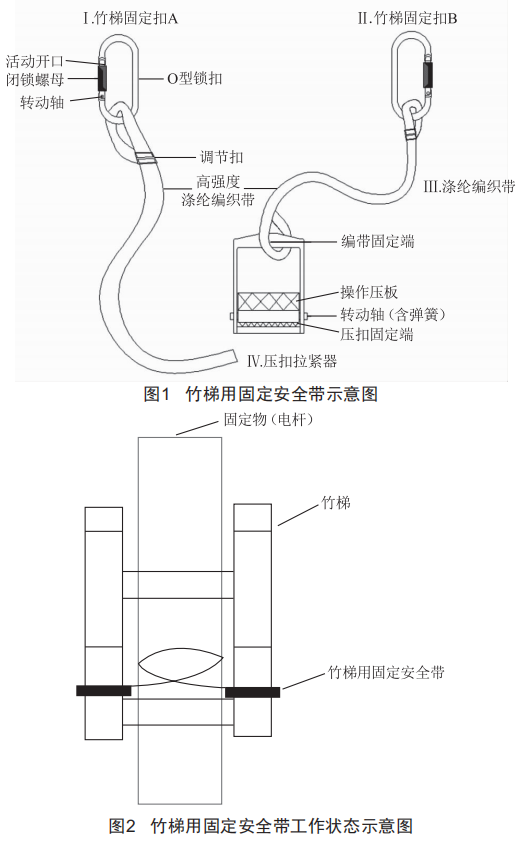

竹梯用固定安全帶主要由以下4個部分組成:竹梯固定扣A、竹梯固定扣B、滌綸編織帶、壓扣拉緊器,如圖1所示。圖2為竹梯用固定安全帶工作狀態示意圖。

其中,竹梯固定扣A、竹梯固定扣B結構相同,均為登山繩扣,帶自動閉鎖裝置,通過轉動軸打開活動開口,將滌綸編織帶套進0型鎖扣中,然后纏繞至竹梯第一橫和第二橫之間的立柱上,再扣上編織帶,達到固定竹梯立柱的效果,旋轉閉鎖螺母,防止扣具打開。

兩條滌綸編織帶,其中一條兩端做成固定繩圈,分別固定在壓扣拉緊器和固定扣B上,另一條一端做成固定繩圈,固定在固定扣A上。

壓扣拉緊器,在固定好竹梯的立柱后,使用滌綸編織帶纏繞固定物約兩圈,然后將固定壓扣A的滌綸編織帶穿進壓扣固定端,通過拉動帶子收緊安全帶,達到消除虛位的目標。壓扣固定端有齒輪狀壓板,牢靠固定編織帶。壓扣拉緊器為單向收緊,通過按壓操作壓板,控制壓扣固定端的松開或閉合。

(5)梯用安全帶制造材料要求:1)帶子和繩必須用錦綸、高強度滌綸制造;2)梯用安全帶縫合線的顏色和帶子顏色必須不一致,采用白色縫合線;3)不得采用回收再生材料。

3項目應用分析

3.1項目應用

經檢驗,梯用安全帶固定竹梯耗時約為45s,安裝效率比采用絕緣繩固定方式提高37.4%。經拉力測試可承受安全拉力達到7.58kN,經現場對比,采用梯用安全帶固定竹梯相較于普通固定方式,消除了綁帶與竹梯存在的虛位,固定后的竹梯出現松動的情況大大降低。

3.2項目效益分析

(1)經濟效益。在相同條件的高空作業情況下,采用新型梯用安全帶與專人扶梯方式相比,有效節約施工人員約30%,極大地提高了施工作業效率。

(2)社會效益。通過使用新型梯用安全帶,有效減少了專人扶梯的情況,讓施工人員可以將更多的時間和精力投入其他工作,縮短項目的建設周期,減少了對周邊居民的影響,同時也樹立了公司的良好社會形象。

4結語

新型梯用安全帶的應用,直接提高了絕緣繩綁梯的可實施性,從而提高了絕緣繩綁梯的使用率,在低壓架空線路施工作業期間,極大地減少了專人扶持竹梯的情況,有效提高了作業效率,同時為高空作業人員提供了更好的安全保障。此外,該安全帶也適用于電信線路等高空作業,具有良好的推廣應用前景。
