引言

配電網架空線路附近因樹木刮碰、壓斷電力線路引發跳閘停電、倒桿斷線的現象頻繁發生,繼而引發系列電網事故,嚴重影響企業安全生產和居民正常生活。樹木接近導線也有可能造成短路、接地故障,在雷雨天氣時放電更易引發人畜傷亡事件。為了保證配電網架空線路安全運行,消除電網安全運行隱患,配電運維人員在日常巡線工作中要及時對道路、山地、魚塘旁等線路的高桿樹障進行清理,避免線路發生故障進而引發停電事故。

1項目背景

目前配電運維班組清理樹障一般采用汽油型高枝鋸,即高位樹枝修剪鋸,是園林綠化中修剪樹木常用的園林機械之一。但高枝鋸具有單人操作難度大、危險性高的缺點。樹木自然生長方向以及樹梢枝葉分布情況錯綜復雜,且樹木還有可能交叉跨越生長。由于高枝鋸是固定不可活動的,與地面構成角度不能超過60°,但角度過低在地面修剪高枝時,若鋸口從樹枝下方切入,又容易出現夾鋸的情況,作業人員有可能因為站位不當發生扭傷、摔傷以及攀爬不當高處墜落等風險。且使用高枝鋸在配電線路架設的區域進行樹枝裁剪,尤其是高枝裁剪時,樹木接觸或接近高壓帶電線路而不滿足安全距離時,更有可能由于樹枝觸碰線路導致高枝鋸帶電,而配電運維人員若未能及時發現,容易造成人員觸電,存在極大的安全隱患。

2項目方案與實施

基于上述問題,本文提出研發一種新型可活動式汽油高枝鋸,在原來汽油高枝鋸的鋼鋸和傳動器連接處加裝可活動裝置,在連接處使用機械機構,使得鋼鋸可以上下活動,甚至可以使傳動器與鋼鋸成90°的狀態,調整合適的角度后按下固定按鈕,鋼鋸將固定不動,達到全方位、多角度進行樹障清理的效果。同時,本實用新型可活動式汽油高枝鋸設有防觸電預警裝置,能夠及時發現帶電樹枝,并發出警報,避免觸電危險。

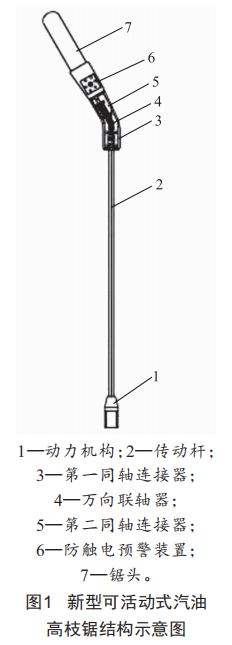

新型可活動式汽油高枝鋸如圖1所示,包括依次連接的動力機構1、傳動桿2、第一同軸連接器3、萬向聯軸器4、第二同軸連接器5和鋸頭7。鋸頭與第二同軸連接器之間設有防觸電預警裝置6。動力機構為電動機或者汽油:傳動桿為可伸縮式結構,套在絕緣套管中:近電預警器經過電力、鐵路、油田、化工、煤礦等部門多年使用,性能穩定安全可靠:鋸頭由工具鋼材制成。

在清理樹障作業時,首先啟動電動機動力機構,動力機構提供動力帶動傳動桿傳動:再由傳動桿帶動第一同軸連接器、萬向聯軸器、第二同軸連接器傳動,帶動鋸頭傳動進行樹枝裁剪。當清理樹障作業中需要調整高枝鋸的角度或者高度時,可暫停作業后將本新型可活動式汽油高枝鋸電源關閉,將萬向聯軸器調整至需要的角度,然后將傳動桿調整至合適長度后,再重新啟動動力機構進行樹枝修剪工作。

本新型可活動式汽油高枝鋸設有防觸電預警裝置,防觸電預警裝置為近電預警器。其具有時間計數及非接觸式感應功能,在使用時若感應到電場就會發出音響報警信號,因此當高枝鋸進入帶電區時,近電預警器能及時發出連續的音響報警信號。當鋸頭伸向高空作業時,若周圍樹枝帶電,防觸電預警裝置能夠感應到電流,近電預警器能及時發出連續的蜂鳴警報聲,提醒作業人員注意危險,防止由于錯覺和失誤造成的觸電傷亡事故,警醒作業人員遠離帶電樹枝,避免觸電危險。近電預警器用蓄電池供電,無需另接電源,方便作業使用。

原有的高枝鋸是固定不可活動的,傳動桿與地面構成角度不能超過60°,雖然保證了高空作業時的安全,但在地面修剪樹枝時又容易因為角度過低而出現夾鋸的情況。而本新型可活動式汽油高枝鋸的第一同軸連接器與第二同軸連接器之間的連接處增設了萬向聯軸器,使鋸頭可實現90°內的角度轉動,方便作業人員從多個角度進行修剪樹枝作業,適用于樹木各種錯綜復雜的生長情況。

鋸頭由工具鋼材質制成。工具鋼具有較高的硬度和在高溫下能保持高硬度和紅硬性,以及高的耐磨性和適當?shù)捻g性,能夠修剪較硬的樹枝或障礙物,提高了修剪效率。

3項目應用效果分析

本新型可活動式汽油高枝鋸利用機械機構、傳動裝置連接傳動器和鋼鋸,通過機械控制,實現汽油高枝鋸的可活動性。本實例嘗試將運維工作從傳統的"固定式"轉變?yōu)?可活動式",與現有高枝鋸相比,其具有以下優點:

(1)設有萬向聯軸器,作業人員可在909內任意角度調整高枝鋸的鋸頭,以進行多個角度的樹枝修剪,使得高枝鋸具有更強的通用性,給作業提供了極大的便利:

(2)設有防觸電預警裝置,能夠及時發現帶電樹枝并發出警報,避免作業人員觸電危險,保證了作業人員的人身安全:

(3)鋸頭采用工具鋼材質,能夠修剪多種硬度的樹枝或障礙物,提高了修剪效率:

(4)傳動桿為可伸縮式結構,可以根據需修剪的樹枝高度進行調整,方便不同情形下的修剪樹枝作業。

4結語

綜上所述,本新型可活動式汽油高枝鋸可實現全方位、多角度修剪樹枝的效果,降低了運維人員清理樹障的難度,極大地提高了樹障清理工作的效率和安全性。目前,本新型可活動式汽油高枝鋸已在江門市蓬江供電局運維中心試用,經運維人員反饋,試用效果良好。下一步待該工器具技術成熟后在江門供電局全局運維班組推廣,最終計劃推廣應用至各行業領域的樹障清理工作中。
