1船舶簡介

1.1船型介紹

本船為鋼質單底、單層連續甲板,上層建筑為鋁合金結構、垂直型船贈,方形艦,全焊接結構,柴油機動力,雙機、雙獎、雙舵,直線推進型公務船。

按照設計要求:在滿載情況下,風力不超過蒲氏風級2級,主機功率1342kw,轉速1900r/min,試航航速不小于21Kn。

1.2主要量度

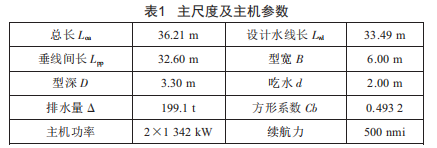

本船主尺度及主機參數如表1所示。

1.3螺旋獎

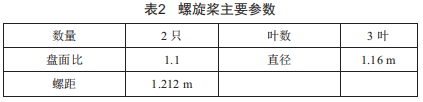

本船采用超空泡螺旋獎,主要參數如表2所示。

1.4第一次測速試驗結果

本船在滿載排水量Al99.lt(贈吃水l.72m,艦吃水2.15m)情況下,第一次測速試驗結果:航速為19.21Kn,小于21Kn。航速未達到設計要求,直接影響交船,因此必須采取相關措施進行解決。

2修改方案

通過對本船原設計各項圖紙及施工工藝等方面逐項進行分析,對本船航行試驗的結果進行深入探討和研究,最終提出了下述修改方案:

2.1修改壓浪板

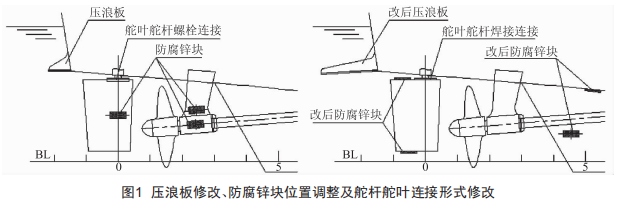

壓浪板長度由原來的750mm增加至1250mm,壓浪板與基線夾角由09改為向下傾斜79(圖1)。經過修改,計算在航速21Kn情況下尾部壓浪板的升力增加約4.3t,有效改變了船舶航行時的縱傾狀態,減少了船贈興波阻力,同時也提高了推進水流壓浪效果。

2.2更改舵桿舵葉連接形式

本船原設計舵葉舵桿采用法蘭連接形式,該設計結構局部凸起,影響尾流。修改方案為:將舵葉頂板法蘭與舵桿上法蘭螺栓連接改為焊接形式(圖1)。經修改,舵葉舵桿連接結構呈流線型,避免了原舵葉與舵桿連接法蘭螺栓和螺母水泥包覆層對尾部流場的激擾和反彈力,同時提高了螺旋獎推進效率。

2.3調整防腐鋅塊布置位置

本船原尾部防腐鋅塊布置位置不合理:美人架左右兩側的防腐鋅塊,在螺旋獎工作區域產生紊流,誘導空泡產生,降低了螺旋獎推進效率:舵葉兩側布置鋅塊,使推進水流產生了較大的阻力。因此,新方案調整為:將布置于美人架左右兩側的防腐鋅塊移至船底板,將舵葉防腐鋅塊由分布于兩舷側更改為布置于舵葉底板及頂板位置(圖1)。

2.4眠軸出口處增設整流管

由于尾軸管在船體出口處形成較大線型變化,船舶在高速航行時會產生低壓渦流,破壞船體伴流,減低螺旋獎的軸功率吸收:同時低壓渦流也容易誘導獎葉的空泡形成,可能導致獎的效率下降和葉面剝蝕的發生。因此,在艦軸管出口處增設整流管,對于改善本船艦部伴流場、提高螺旋獎效率和減少螺旋獎空泡導致的剝蝕現象,發揮了重要作用。

2.5提高螺旋獎加工精度

由于在第一次試航時,發現獎的負荷偏輕,通過對本船獎的拆回測量,發現獎的螺距制造偏差為-20mm,螺旋獎葉根部過渡R角過大。經返廠修理,重新對獎葉面進行加工復核及螺距修正,對葉根部重新按照?qǐng)D紙要求制作模板,對葉根過渡R角進行切削修正,增加獎葉面有效推力面,減少空泡的發生。本船螺旋獎經加工修正后重新進行動平衡試驗,試驗證

明:修正后的螺旋獎滿足設計狀態的要求。

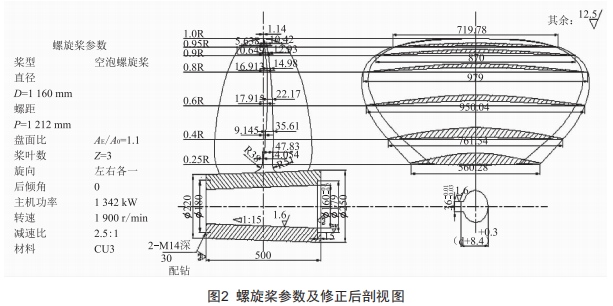

螺旋獎修正后剖視圖如圖2所示。

3修改后試驗結果

經過上述方案修改,本船第二次進行測速試驗,最大航速達21.49Kn,達到了設計要求,滿足船東使用要求,順利交船。

4結語

在高速船設計過程中,除了優化船舶線型、總體布置以及重量重心控制等方面以外,為降低船舶附體阻力和提高尾部水動力性能,選取適合的壓浪板長度、水平夾角也不可忽視。另一方面,高速船螺旋獎的正確設計選型及其加工精度的提高對于改善獎的空泡性能,提高推進效率,進而實現設計航速具有至關重要的作用。因此,造船廠在船舶建造過程中對螺旋獎廠家的鑄造技術標準和制造精度應提出更高的要求。本船的成功修改案例,也為同類型的公務船設計提供了參考借鑒。
