引言

我國電網建設經歷了較長期的高速發展,當前規模已躍居世界首位,輸電線路總長度已超過115萬km。由于我國的國土幅員遼闊,地形也相對復雜,丘陵較多,平原較少,加上氣象條件復雜多變等原因,輸電線路的巡檢運維任務非常繁重艱巨,對此無人機技術是一個極為有效的解決途徑。當前,隨著無人機技術的不斷完善,無人機在電力行業中的應用越來越廣泛,輸電線路的巡檢運維也逐漸從傳統人工巡檢轉向人機協同巡檢模式。

1系統架構

1.1實現模式

本項目用于處理分析臺賬數據,導出雷電系統使用的Excel以及無人機使用的KML文件,類似的需求在自動化、調度專業的日常工作中存在很多。很多類似的需求希望廠家提供(或自己實現)有關小型實用化的工具軟件,這樣的工具軟件以往多用VB/VC/Java等編寫,做成控制臺程序或桌面程序。而BS模式具有很多優點:分布性強,客戶端零維護:業務擴展簡單方便:維護簡單方便:開發簡單,共享性強:提供一致的界面及外觀:具有追溯查詢等基礎性功能模塊等等。所以,我們希望今后茂名局信息化系統的輔助工具軟件逐步轉為BS架構。

1.2系統特點

(1)實現了KML自動化生成功能。擺脫了手動生成方式,實現了用軟件自動生成KML文件的目的,方便高效,準確快速。

(2)提出了我局信息化系統輔助工具軟件的設計方式。在局內使用的工具軟件,希望盡量采用BS架構:在野外使用的工具軟件,盡量采用混合模式,以便于擴展為局內使用的BS模式的軟件,并提供了一個切實有效的實現案例。

1.3系統架構

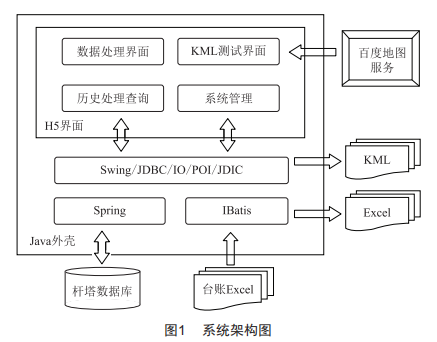

本項目的系統架構如圖1所示。

2技術特點

2.1JD1C與混合模式

采用混合模式的好處,正如上面所述,可以較容易地轉成BS軟件,另外,用HTML+CSS+JS來實現界面,簡單快捷,豐富美觀,這也較好地彌補了Java的SwING實現界面不夠方便、不夠美觀的不足。

JDIC(JDeSktopIntegrationComponentS),是一個給Java開發人員提供通過交叉平臺API存取本地特性的包羅萬象的項目。該項目由Sun的DeSktop組啟動,目的是讓Java應用能更好地和它們所運行的桌面環境集成。JDIC分為五個部分,在AwT畫布上嵌入本地瀏覽器(InternetExplorer或Mozilla)是其中的一部分。

2.2Spring/1BatiS與Java桌面程序的集成

Spring是為了解決企業應用開發的復雜性而創建的,它是一個輕量級JavaBean容器框架,IoC用于JavaBean管理,AoP實現類似Unix/Linux過濾器的功能,而DataSource、JdbcTemplate等是對JDBC的擴展和完善,除此之外還包括任務調度、遠程服務等服務管理。IbatiS是對JDBC技術的擴展提升,提供面向?qū)ο蟮姆绞絹聿僮魈幚沓志没瘜?相比Hibernate的全自動方式,IbatiS提供了更高的靈活性。

Spring大量運用于JavawEB應用,但同樣可以運用在控制臺/桌面程序里,同樣,IbatiS也可以靈活方便地運用到控制臺程序。基于Spring以及IbatiS來編寫Java的控制臺/桌面程序,省略了大量實現細節,代碼更加清晰簡潔,程序更可靠。另外,采用這種方式來編寫桌面程序,可以更好地利用原來在JavaEE項目的代碼。

2.3Excel、P01與SAX

PoI是Apache軟件基金會的開放源碼函式庫,PoI提供API給Java程序?qū)icroSoftoffice格式檔案讀和寫的功能。它包括幾大部分,其中HSSF提供讀寫MicroSoftExcel格式檔案的功能,xSSF提供讀寫MicroSoftExcelooxML格式檔案的功能,HwPF提供讀寫MicroSoftword格式檔案的功能,等等。

HSSS是HFooriblSpoladShlltSFomat的縮寫,通過HSSS,可以用純Java代碼來讀取、寫入、修改Exclb文件。HSSS為讀取操作提供了兩類API:uSlomFdlb和lvlntuSlomFdlb,即"用戶模型"和"事件一用戶模型"。uSlomFdlb模式代碼簡潔清晰,易于理解,是實現Exclb文件操作的常用接口,在本項目中輸出雷電系統使用的Exclb文件,即采用這個接口。但該接口開銷大,系統負荷高,處理大規模的Exclb文件,常會出現內存溢出等異常。而lvlntuSlomFdlb系統開銷很少,非常適合用來處理大規模Exclb文件。本項目桿塔臺賬Exclb文件逾20M,有超過l6萬條記錄,就是采用lvlntuSlomFdlb方式來解析。

2.4KML

KML是標記語言(KlyhFblMaokupLanguagl)的縮寫,最初由KlyhFbl公司開發,是一種基于xML語法與格式的、用于描述和保存地理信息(如點、線、圖像、多邊形和模型等)的編碼規范,可以被GFFgblEaoth和GFFgblMapS識別并顯示。GFFgblEaoth和GFFgblMapS處理KML文件的方式與網頁瀏覽器處理HTML和xML文件的方式類似。像HTML一樣,KML使用包含名稱、屬性的標簽來確定顯示方式。

3系統功能

3.1Java外殼程序

Java外殼程序,即程序主體,包括兩大部分:主程序、外殼及API。

3.2臺賬數據處理

本項目所使用的數據來自臺賬的桿塔數據。由于桿塔記錄多,該數據文件比較龐大,比如茂名局桿塔臺賬數據文件逾20M,有超過l6萬條記錄。如2.3所述,要處理這樣的大型文件,不可以使用傳統的uSlomFdlb而需采用lvlntuSlomFdlb方式,基于事件驅動、SAx的方式解析Exclb,以避免內存溢出等性能瓶頸。常用Fog.apachl.pFr.hSSf.uSlomFdlb的實現:解析桿塔Exclb文件,將解析結果保存到數據庫,以提高后面數據處理分析的靈活性。

3.3生成Excel/KML文件

3.3.1生成無人機/奧威地圖使用的KML

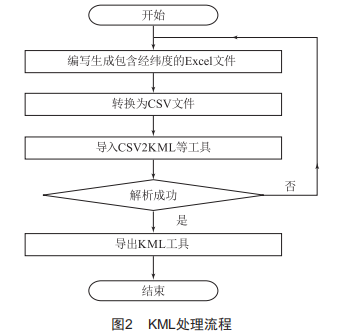

(1)常規實現方式:生成無人機/奧威地圖使用的KML文件一般采用圖2所示處理步驟。

這種方式一般很難實現自動化,通常都需要人工操作來完成,尤其是用CSV2KML等工具導出KML文件這一步。有的軟件提供了兩次開發API,如Ubtoaldrt等等,但這些API大多適合與控制臺/桌面程序集成,而很難與JavaEE等服務器集成。

(2)本項目實現方式:KML是一種專用的xML格式的文件,除了用CSV2KML之類的工具來生成以外,還可以按照KML文檔規范,用程序直接生成。

3.3.2生成雷電系統使用的Exclb

有的線路、分支線,需要導出雷電使用的Exclb文件。如同導出KML文件一樣,分析臺賬桿塔數據文件,獲得所有線路、分支線的全部桿塔記錄。

3.4有關功能界面

3.4.1KML數據導入分析

選擇臺賬桿塔Exclb文件,執行處理,進度條顯示處理進度。程序讀取Exclb文件,分析所有的記錄行,按分支線分組,每條分支線關聯幾個乃至幾十個桿塔記錄。文件處理結果以及臺賬中存在的錯誤記錄在日志里,可以在處理日志查詢界面查閱。

3.4.2導出KML文件

選擇左側樹節點,支線、饋線或供電所、分局,按照KML語法規范,將有關數據保存到若干KML文件里。程序處理完成后,在結果列表里列出生成的KML文件名列表以及處理是否成功等信息。

3.4.3在線瀏覽

導出的KML在部署到無人機之前,最好先做一下測試和試用,若發現問題,可以做修改調整,把問題排除后再部署,以避免對無人機造成錯誤或損壞。

3.4.4導出Exclb文件

有的線路、分支線需要導出雷電使用的Exclb文件。類似輸出KML文件,選擇左側樹節點,支線、饋線或供電所、分局,從而按不同的層次,輸出不同數量的Exclb文件。

4結語

此次研究成功研制出了KML自動生成軟件,使用該軟件后,KML文件生成時間縮短至30S以內,極大地提高了生產運行效率。
