某會展建筑機電一體化設計與優化
1建筑機電一體化設備控制系統的設計原則
為使現代化建筑更突出時代發展的特點,更符合功能需求,在建筑內部機電一體化設備控制系統的設計步驟中,應重點遵循的原則主要有:
1.1需求分析原則
這是做好每項設計的首要原則,目的是為整體方向和核心理念定位,需要因地制宜地在充分結合建筑物功能用途、投資計劃以及施工界面劃分、工程投標等情況基礎上,對所需設備以及需要實現的功能做出扎實具體的分析,確保分析結果具有極強的方向性和指導性。
1.2邏輯性原則
在明確需求目標和方向之后,就要充分研究各受控設備的工藝流程和運行原理,抓住其核心特點,組建機電一體化系統的邏輯結構,確保設計的控制點位符合體系化的邏輯。
1.3組態協調互應原則
組態設計是在邏輯控制確定之后,對包括設備選型、系統配置及架構選擇的硬件以及設備邏輯控制子程序和監控軟件人工界面(HMI)的軟件組態進行設計的過程,這也是主要的設計內容之一,必須同時兼顧軟件和硬件兩個方面,并能夠通過合理地功能分配,使他們在實際運行中能夠默契配合,協同支持整個系統的良好運轉。
1.4集成化設計原則
機電一體化控制系統的最大特點就是智能化集成,對于整個建筑物來說,它本身所屬的建筑系統往往被分成若干子系統,而設備控制系統同樣有多個子系統,這些子系統內部與外部之間的信息共享、聯動控制以及人機界面的統一管理都需要經過集成化的設計,才能符合智能化、一體化的設備控制系統特征。在集成設計中,應在充分考慮各子系統的具體情況基礎上,根據相應的技術標準(如oPC、oDBC、BACnet等),擇優選用最佳系統集成模式。
1.5綜合選型原則
在對整個系統的類型選擇上,應綜合考慮各方面因素,選擇具有前瞻性、可擴展性的形式,并應確保與之匹配的相關產品符合先進、可靠、經濟的原則,還要在軟件方面支持標準及開放性協議。
2某會展建筑機電一體化系統設計及功能分析
2.1建筑設備配電系統的工程界面設計分析
某會展建筑采用了智能型的機電一體化控制系統,根據其實際運作形式,各種機電設備的招投標方式、界面劃分等情況,首先設計了一個總的建筑設備管理集成系統,然后將建筑設備機電一體化管控系統、空調設備機電一體化管控系統、電梯群控系統、智能照明監控系統等作為子系統納入其中,形成了一個綜合的一體化控制平臺。其中建筑設備機電一體化管控系統,又通過其包含的子系統對該會展建筑平時用的風機、電動風向閥以及排污泵等設備進行集中監控和管理。此外,充分結合智能化的組網、編程等專業技術實現對這些設備的安裝、調試和運行維護。
2.2主要的建筑設備管控子系統設計及功能分析
2.2.1送/排風機控制系統
該系統主要是為保障室內環境衛生而設計的,主要可實現3個方面的控制功能:(1)當Co或Co2濃度達到限定值時,開啟相應區域的送/排風設備:(2)顯示送/排風設備的工作狀態、運行情況,并對出現的故障及時報警:(3)自動統計設備工作時長,并按照提前設定的設備作息時間,定時啟動或停止設備運行,以及提示定時維修。
2.2.2排污潛水泵控制系統
該會展建筑的排污泵在出廠時自帶廠家提供的一套配套的配電及控制系統,為將其并入到機電一體化控制系統,同時實現控制責任的清晰劃分和對設備運行關鍵狀態參數的統一監控,需要水泵設備供應商提供水泵運行狀態及水位溢出信號等干觸點信號資料以及其自帶的控制箱,以實現機電一體化控制系統對污水泵的有效控制。排污潛水泵控制系統可實現的控制功能主要是對潛水泵的運行狀態及污水集水井的水位進行自動監測,發現故障或水位超高溢流時報警。
2.2.3配電系統
該系統主要包括電動開關閥配電控制與送/排風機配電控制,控制電動閥門配電箱將開關閥控制、開關閥狀態輸出等接口接入到建筑設備管控系統。同理,送/排風機配電控制也是將轉換開關、手/自動狀態、啟動控制、運行狀態、電機故障狀態等接口接到建筑設備管控系統,由建筑設備管控系統統一實現對有關的電氣接線、線路及敷設在其系統負責范圍內的線管進行管控,但管控范圍不包括電動開關閥配電箱或送/排風機二次線路控制接線端子排在內。
3建筑機電一體化系統的節能評價與優化
3.1節能評價

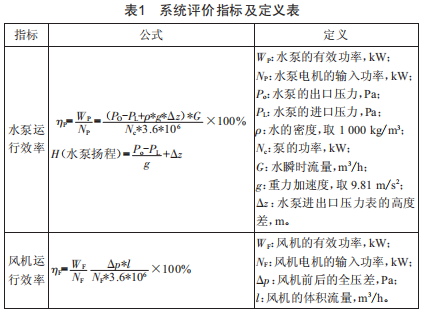

建筑設備機電一體化控制系統的設計,不僅僅是為了滿足建筑物節省空間、方便管理、創造宜人環境的需要,更重要的目的在于資源的優化配置和能源的節約利用。雖然目前建筑節能評價體系的建立暫無統一的、權威性的標準可以參考,但可通過對建筑設備機電一體化控制系統的子系統的設置、設計情況及設備運行的能耗數據這幾個方面的綜合分析,對建筑的節能水平做出評價。表1為某會展建筑機電一體化系統的部分參數評價指標,僅供參考。
3.2節能優化策略
為使建筑機電一體化控制系統得到更高效的利用,在提供高性能服務的同時節約能源,在設計時,還需要多考慮能耗因素,加以節能化的優化設計,主要優化策略包括:(1)在設計中應以建筑物的功能分區特點為依據,細化監控終端的布置分區,實現全面有效的管控:(2)要落實各控制系統之間的整體聯動,盡可能避免出現無人時設備空轉的情況,并根據具體情況及負荷變化予以調節:(3)應充分考慮節能新技術的應用以及自然資源的回收利用,并全面考慮各種設備的共享利用性能,選用對建筑節能有顯著效果的控制系統。
4結語
機電一體化控制系統通過網絡將控制系統與配電及設備之間的接口連接到一起,從而實現對建筑設備的統一控制,合理配置資源、優化服務系統結構的同時凸顯節能設計理念,成為時代化建筑服務功能發展的特征和亮點,建筑機電一體化的控制技術將在不斷地探索優化中繼續保持其主流發展勢頭,對于持續豐富和擴展建筑物功能,為人們提供更方便舒適的環境具有重要意義。
