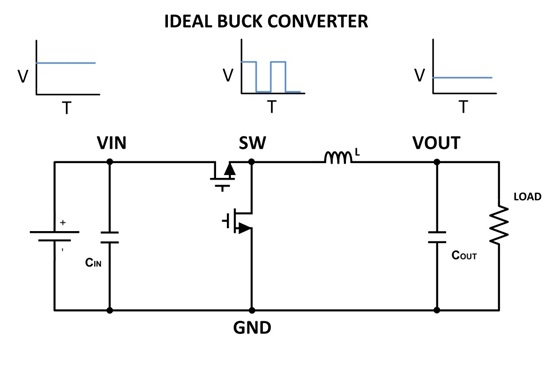

有人曾經告訴我，實際上只有不到一半的組件出現在降壓轉換器的原理圖中。其余的組件是(不需要的)獎勵，由電路板布局設計和與所選組件相關的寄生元素產生。

EMI 和輸出噪聲取決于所有組件——原理圖中的組件以及附加組件。以我的經驗，我們需要特別小心高 di/dt 循環中的附加組件。它們會導致轉換器出現異常行為和更高的壓力，還會導致更高的輸出噪聲和 EMI。PCB 布局中高 di/dt 環路的尺寸必須保持最小，以最大限度地減少高 di/dt 環路電感和 SW 節點上的振鈴。高 dv/dt 節點，如 SW 節點，應保持盡可能小以避免與其他節點的電容耦合，但必須足夠大以處理所需電流。觀看有關 EMI 和電路板布局最佳實踐的 視頻 ，并進入 TI 的三米室內測試評估板。

在IC選擇時，IC的引腳排列往往被忽視。但是，當需要進行電路板布局設計和 EMI 測試時，IC 的引腳輸出可能是整體設計和性能中相當關鍵的部分。

在我看來，通過對切換器 IC 進行周到的引腳分配，可以使切換器的高性能電路板布局變得更加容易。

一個好的引腳應該使工程師能夠?qū)嵤┮韵聹蕜t：

1. 最小化關鍵的高 di/dt 環路。

2. 保持高 dv/dt 節點盡可能小，在盡可能少的層上。

3. 保護電路中敏感、易受噪聲影響的節點。

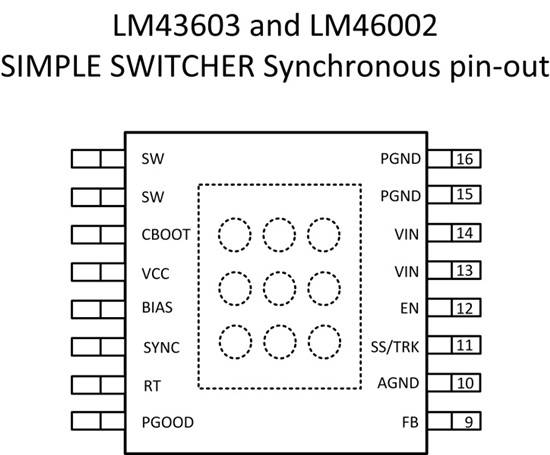

下面是一個示例，使用新的LM43603和LM46002 SIMPLE SWITCHER 同步轉換器：

使 VIN 和 PGND 引腳彼此相鄰，工程師可以將輸入電容器放置在 IC 旁邊，并有效地將高 di/dt 環路面積降至最低。較小的環路面積意味著較低的電感。高 di/dt 環路中的較低電感將在開關節點上產生較少的振鈴，從而減少通過電感器上的寄生電容耦合到輸出的噪聲?？傮w而言，最小化的高 di/dt 環路面積可降低 EMI 和更安靜的輸出電壓。

將 SW 引腳放置在 IC 的對角(相對于 VIN 和 PGND)，工程師可以通過短而寬的走線將電感器直接連接到引腳。這使電路板設計人員能夠避免將高 dv/dt SW 節點運行到其他層。它最大限度地減少了快速 SW 節點與其他易受 EMI 和噪聲影響的節點的電容耦合。

說到不喜歡噪聲的節點，反饋引腳被仔細地放置在相對于 SW 節點的對面(遠)角落。使反饋節點遠離噪聲源對于降壓轉換器的正常運行非常重要。此外，將 AGND 引腳緊鄰 FB 允許工程師將電阻分壓器緊鄰 FB 引腳放置，從而使敏感節點盡可能小。

LM43603調節器是一種易于使用的同步降壓DC-DC轉換器，能夠從3.5 V至36 V(最大42 V abs)的輸入電壓驅動高達3 A的負載電流。在LM43603提供了一個非常小的解決方案大小卓越的效率，輸出精度和壓降電壓。擴展系列在0.5-A、1-A和2-A負載電流選項中提供，采用引腳到引腳兼容封裝。峰值電流模式控制用于實現簡單的控制回路補償和逐周期限流?？蛇x功能，如可編程開關頻率、同步、電源良好標志、精度啟用、內部軟啟動、可擴展軟啟動和跟蹤，為廣泛的應用提供了一個靈活且易于使用的平臺。輕載時的不連續傳導和自動頻率調制可提高輕載效率。該系列只需要很少的外部元件，引腳排列允許簡單、最佳的PCB布局。保護功能包括熱關機、V-CC欠壓鎖定、逐周期電流限制和輸出短路保護。LM43603裝置采用HTSSOP/PWP 16引線封裝(5.1 mm x 6.6 mm x 1.2 mm)和帶可濕側面的VSON-16封裝。HTSSOP封裝與LM43600、LM43601、LM43602、LM46000、LM46001、LM46002的引腳間兼容。VSON-16封裝是唯一與LM43602兼容的引腳對引腳。

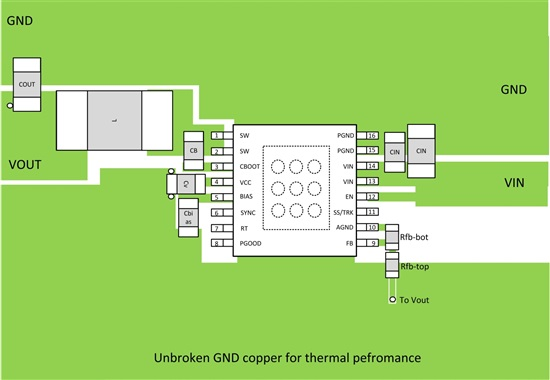

下面是LM43603和LM46002 SIMPLE SWITCHER 同步降壓轉換器的完整布局。布局示例實現了上述指南，從而實現了具有出色 EMI 性能的設計。
