在這篇文章中，小編將對降壓轉換器的相關內容和情況加以介紹以幫助大家增進對它的了解程度，和小編一起來閱讀以下內容吧。

一、什么是降壓轉換器？

降壓轉換器（Buck Converter）也稱為降壓穩壓器或降壓模塊，是一種電力電子設備，用于將高電壓轉換為低電壓。它的主要作用是將輸入電壓降低到所需的輸出電壓，以供給負載使用。降壓轉換器廣泛應用于各種領域，如電子設備、通信設備、汽車電子、工業自動化等。

降壓轉換器的原理基于電感和開關管的工作原理。通過控制開關管的通斷，使電感儲存能量，然后通過電容器將能量輸出，實現電壓的降低。這種轉換器也被稱為降壓開關轉換器，因為它是一種電壓輸出低于電壓輸入的開關轉換器。

降壓轉換器通常至少包含兩個半導體元件（如二極管和晶體管）和一個儲能元件（如電容器或電感器）。在輸出端和輸入端，還可能會加上以電容器為主的濾波器，以降低電壓漣波。

二、降壓轉換器原理圖、計算公式解析

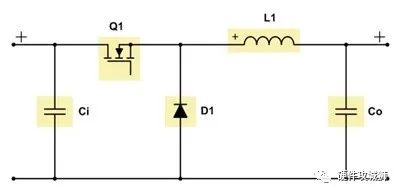

圖1是非同步降壓轉換器的原理圖。降壓轉換器將其輸入電壓降低為較低的輸出電壓。當開關Q1導通時，能量轉移到輸出端。

圖1：非同步降壓轉換器原理圖

公式1計算占空比：

公式2計算最大金屬氧化物半導體場效應晶體管（MOSFET）應力：

公式3給出了最大二極管應力：

其中Vin是輸入電壓，Vout是輸出電壓，Vf是二極管正向電壓。

與線性穩壓器或低壓差穩壓器（LDO）相比，輸入電壓和輸出電壓之間的差異越大，降壓轉換器的效率就越高。

盡管降壓轉換器在輸入端具有脈沖電流，但由于的電感 - 電容（LC）濾波器位于轉換器的輸出端，輸出電流是連續的。結果，與輸出端的紋波相比，反射到輸入端的電壓紋波將會更大。

對于占空比小且輸出電流大于3A的降壓轉換器，建議使用同步整流器。如果您的電源需要大于30A的輸出電流，建議使用多相或交錯功率級，因為這樣可以最大限度地減少組件的應力，在多個功率級之間分散產生的熱量，并減少轉換器輸入端的反射紋波。

使用N-FET時會造成占空比受限，因為自舉電容需要在每個開關循環進行再充電。在這種情況下，最大占空比在95-99％的范圍內。

降壓轉換器通常具有良好的動態特性，因為它們?yōu)檎蛲負浣Y(jié)構?？蓪崿F(xiàn)的帶寬取決于誤差放大器的質量和所選擇的開關頻率。

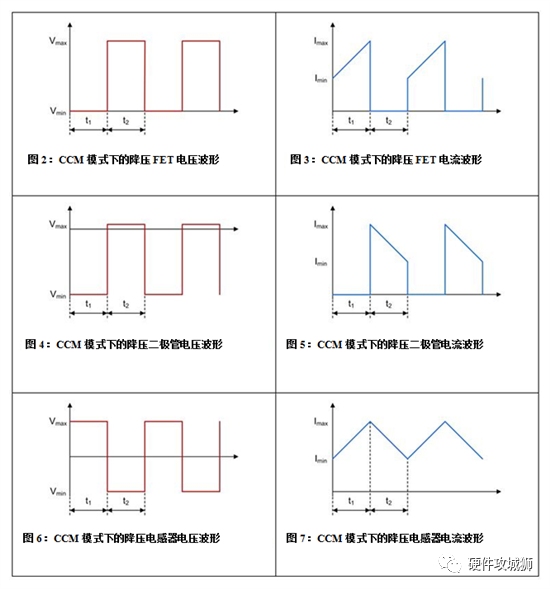

圖2至圖7顯示了非同步降壓轉換器中FET、二極管和電感器在連續導通模式（CCM）下的電壓和電流波形。

以上就是小編這次想要和大家分享的有關降壓轉換器的內容，希望大家對本次分享的內容已經具有一定的了解。如果您想要看不同類別的文章，可以在網頁頂部選擇相應的頻道哦。
