1系統概述

國電常州電廠一期工程建設2×630Mw超超臨界燃煤發電機組,廠內設有三座混凝土灰?guī)?分別為原灰?guī)?、粗灰?guī)?、細灰?guī)?、兩座由油庫改建的鋼板灰?guī)?成品I、Ⅱ級灰?guī)?,配套綜合利用系統有飛灰分選系統、粗灰磨細系統、廠內灰?guī)熘链a頭灰?guī)斓亩墯饬斔拖到y(tǒng)等。

工程將擴建一套出力為28t/h的灰渣磨制系統,包括干渣卸料系統、300m3干渣給料倉、100m3粗灰給料倉、磨機及輔助系統、成品灰輸送系統以及一座500m3成品灰裝車系統。

2原系統存在的問題

2.1原系統簡介

原氣力除灰系統以及灰?guī)旆诌x磨細控制系統(包括碼頭二級輸灰系統)為羅克韋爾AB/PLC,脫硫控制系統為上海艾默生過程控制有限公司Ovation系統。

2.2主要存在的問題

(1)原除灰控制系統為獨立系統,其操作臺獨立于脫硫DCS系統之外,機組運行時,操作員要兼顧對DCS和PLC的監視和操作,由于操作臺分開設置,運行人員無法同時監視各系統參數并進行操作,使運行工作不夠便捷,增加了工作量。因此,將除灰系統合并到DCS,有利于集控室的美觀和運行人員的操作。

(2)原除灰控制系統運行年數已久,模件的電子元器件老化,經常導致自動退出切換成手動控制的情況?，F(xiàn)存主要問題是就地手動操作方式不夠便利,系統操控界面不夠友好,系統中間控制參數無法在線跟蹤等,已滿足不了系統運行的需要,給設備運行的穩定性帶來隱患。系統的硬件設備為進口引進,因此備件的采購價格昂貴且周期較長。有必要將除灰系統一體化在DCS系統中,一方面使信號共享,另一方面控制邏輯也可以進一步優化,更好地滿足運行控制要求。

(3)由于目前除灰控制系統的備品采購費用昂貴,且隨時面臨無法采購的局面,因此通過DCS改造,也能解決備品問題。

3技術改造

3.1系統選擇

國電常州電廠主機及脫硫DCS均為艾默生過程控制有限公司Ovation系統。Ovation系統是艾默生過程控制有限公司設計的集過程控制與企業管理信息技術為一體的集散控制系統,該系統采用了目前世界領先的計算機與通信技術。其采用的通信網絡具有高速度、高可靠性和高開放性,具備多數據采集、多任務并列運行的控制能力。該系統利用現如今最新的全局型、分布式的Oracle數據庫技術,這種數據庫訪問允許把功能分配到各獨立的站點,每個獨立站點為并行運行的方式,并非集中到一個中央處理器上,而是將功能分散到多個獨立站點,可并列運行,不會受到其他事件的干擾,從而提高了系統性能。因此,基于優良的系統性能和與主機、脫硫系統一致的原則,除灰系統選擇艾默生Ovation系統。

3.2網絡分配方案

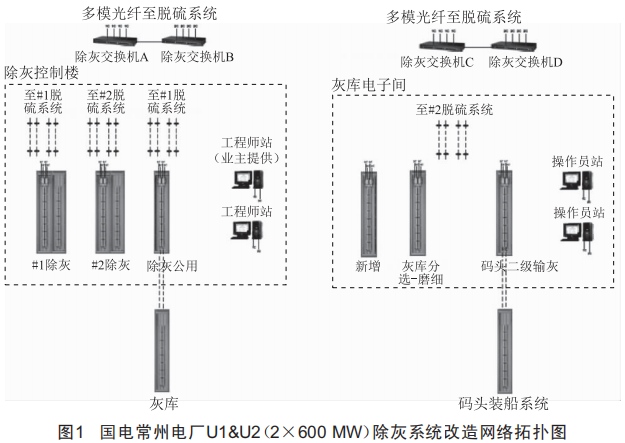

本項目控制系統需完成原有的PLC系統更換(DCS改用成與脫硫系統一致的上海艾默生過程控制有限公司Ovation系統)并進行增容擴展改造。系統改造網絡拓撲圖如圖1所示。

氣力除灰系統DCS控制系統的建立:氣力除灰系統DCS機柜布置在灰控樓4樓除灰工程師站里:氣力除灰遠程站布置在灰?guī)霱CC開關室內:#1機組及公用氣力除灰系統通過網絡柜實現集聯(除灰遠程柜掛靠于氣力除灰公用系統),通過光纖傳輸至脫硫NET#1網絡柜,#2機組氣力除灰系統作為遠程控制器通過光纖傳輸至脫硫NET#2網絡柜。

灰?guī)旆诌x磨細以及碼頭二級輸灰系統的升級改造:為保證系統的完整性和可靠性,進行DCS控制機柜的上電調試以及PLC機柜電纜的調試:DCS機柜布置在新建的灰?guī)霥CS電子間中:通過網絡柜實現集聯,通過光纖傳輸至脫硫NET#2網絡柜。

新建的灰?guī)霥CS電子間單獨設立熱控DCS以及設備電源柜各一面(冗余切換),對增容部分所有熱工設備進行供電:通過光纖傳輸至脫硫NET#2網絡柜。

3.3控制策略

系統采用DCs程控,控制方式分為自動程控、軟手操和就地手操三種方式。在自動運行方式下,系統根據設定程序運行,由DCs上位機完成運行狀態顯示,實現聲光報警:在軟手操運行方式下,可對設備進行一對一的操作運行。

灰渣磨細系統的電氣控制分為兩個子系統進行:(1)磨機磨細系統:(2)配套設備,包括起吊設備等。

系統采用就地控制與控制室集中控制相結合的方式。除配套設備中的起吊設施等只有就地手動外,其余設備的控制都進入DCs,在就地操作箱上設切換開關:在控制室內設DCs操作員站:在CRT顯示器上可完成系統設備的操作與設備狀態的監控。

4結語

系統具有實現過程可視化、記錄過程實時和歷史趨勢,監視性控制,實現數據采集和數據管理、報警和報警管理、網絡等功能。在上位機上設計有整個系統的模擬運行圖,可監視設備的運行情況(運行、停止、故障等),監視磨機電機電流、磨機軸瓦溫度、累計產量、輸送氣源壓力、稱重皮帶機和轉子計量稱頻率等,可在操作員站對系統進行自動或?qū)υO(shè)備進行一對一的啟停操作。

機組除灰采用與主機、脫硫一體化的控制系統后,所有除灰子系統的畫面均匯集到脫硫DCs系統畫面中,使得操作畫面簡便、統一,減少了操作的勞動強度,降低了發生人為誤操作的可能性,解決了因采用不同控制系統導致的操作分散和數據分散等問題:消除了不同系統之間數據共享、時鐘同步和順序事件記錄等問題:實現了各控制系統間相互協調運行的無縫連接,為運行故障分析提供了準確可靠的參考數據,便于日后的管理及維護工作。同時,在備品備件的類型和數量上均可相應減少,維護成本大大降低:人員培訓、系統維護更加方便:也為將來單元機組進行一體化設計改造奠定了基礎。
