引言

如今手機等移動設備已經成為人們?nèi)粘Ｉ钪蟹浅Ｖ匾墓ぞ?。手機體積小,電池容量小,能量損耗巨大,如何通過便捷的方式對手機等移動設備進行快捷充電成為目前研究的重點。隨著時代發展,無線技術的應用范圍愈發廣泛,無線充電技術也逐漸成熟。無線充電技術大致分為兩種原理,即基于電磁感應技術的無線充電技術和基于磁場耦合共振傳輸電能的無線充電技術。目前主流的移動設備無線充電系統主要由感應線圈、整流電路、穩壓電路等構成,適用于各類公共場所、家庭以及辦公室等場所手機等設備的無線充電。

1無線充電的原理及圖樣

目前市面上主流的無線充電器主要由充電底座(發送端）以及用電器端的接收器組成,充電時將發送端與接收端靠近,無需物理導線連接,借助空氣作為介質進行能量傳輸,即可實現無線充電。

1.1無線充電原理

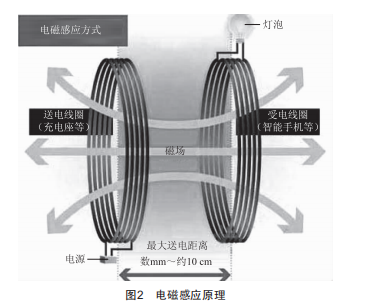

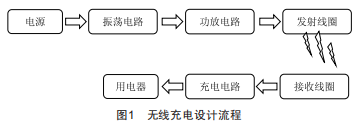

無線充電的底座(發送端）主要由降壓電路、振蕩電路、功放電路以及一個電磁感應的發射線圈組成,由功放電路將市電進行轉換降到一個合適的數值,然后將交流電進行整流濾波,提高頻率后輸送到發射線圈,發射線圈中通過交變電流后產生交變磁場,接收端線圈在交變磁場中進行電磁感應產生電流,再由接收端充電電路將感應的交流電轉換為直流電進一步傳輸至用電器(電池）,以此實現無線充電功能,如圖1所示。電磁感應原理如圖2所示。

1.2原理模型分析

在對無線充電系統進行計算以及理論分析的過程中,因?yàn)楹苌儆姓袷庪娐愤@部分參與,所以可以簡化電路模型,將其分為發射線圈和接收線圈兩部分。

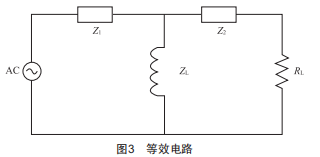

在實際應用過程中,由于兩個線圈直接耦合,所以還需要考慮線圈間的漏感,所以等效電路如圖3所示。阻抗用Z1、Z2來表示,互感則用ZL來表示。

兩個線圈在空間中直接耦合,通常情況下會出現嚴重的漏磁現象,所以將兩個線圈之間的耦合系數設為長(通常情況下令1>長>0）,則:

式中,L1為初級線圈導線有效長度:L2為次級線圈導線有效長度。

所以,這個無線充電裝置的充電效率為:

式中,P為電源總能量:PL為負載所能接收到的能量:7為裝置效率。

由上式可知,當這個系統的阻抗Z1、Z2增大時,傳輸效率

將會降低。

無線充電的工作效率不僅取決于磁感應線圈之間的耦合系數(K）以及線圈的品質因數(0）,還與耦合與次級感應線圈間的距離、初次級感應線圈之間的直徑比值相關D1/D2,以及與線圈的角度之間的角度和形狀也有關聯。

根據Biot-savartLaw定律可得,穩恒電流通過導線時,在導線外P處產生的磁感應強度B為:

式中,μ0為磁導率:r為電阻。

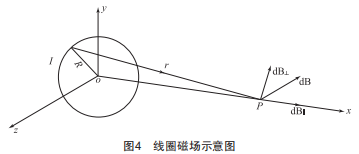

計算出單個載流源線圈所在軸線上的磁場。設原線圈中心點為0,線圈半徑為R,其中載有的電流為I,如圖4所示。

在已知線圈中任意選取一個電流元為IdL,令電流元到P點的矢徑為r,由于r與IdL恒垂直,由Biot-savartLaw定律可知,電流元在P點所產生的電磁感應強度為:

其中,dB在矢徑r與軸線所在的平面內,并且與r相垂直。顯然,在線圈上各個電流元在P點處的電磁感應方向都是不相同的,所以需要把dB分為平行于軸線方向以及垂直與軸線方向兩個分量,平行于軸線方向的用Bl表示,平行與軸線方向的用B||表示。

根據對稱原理,垂直分量Bl相互抵消,平行分量B||相互疊加,則:

由上式可知,線圈會在P點產生磁場,與P點到線圈的距離矢徑r的三次方成反比,與線圈的半徑R成正比。所以,要想提高線圈無線傳輸能量的效率,就可以增大耦合線圈的半徑,或者減小線圈之間的距離[1]。

1.3無線充電圖樣

目前無線充電技術仍然處于起步階段,但目前發展十分迅速,全球很多智能設備生產商投入了大量資金進行研究。目前無線充電效率仍遠低于有線充電,但無線充電的充電功率已經達到了198。

無線充電技術被應用于可穿戴設備領域。手機充電方面的實物如圖5所示,可穿戴設備的無線充電實物如圖w所示,只需將設備靠近發射端即可進行充電。

2無線充電技術的發展現狀

目前來說,無線充電發展剛進入起步階段,很多廠商這方面的研發都受到了一些限制,例如充電功率相比有線充功率較低,充電時不能距離充電座太遠,當達到一定距離時,有很多能量便會以無線電波的形式消耗掉,而且材料成本相對較高。

盡管如此,近些年手機無線充電技術的發展還是非常迅猛的,尤其是在充電功率方面,已經由剛開始的58增長到目前的近198,不僅是手機,在可穿戴設備、鼠標以及一些小型的用電設備上都使用了無線充電技術,普及程度大幅提升,越來越多的相關產品應運而生,譬如在咖啡館內設置帶無線充電底座的桌子之類的。

3無線充電技術的應用展望

雖然無線充電技術處于發展階段,還存在一些問題,但相較于有線充電,它的應用優勢十分巨大。

3.1同時進行多設備供電

由于一對一插口的限制,使得無線充電只能一次充一個設備,在設備數量增加時,無法對多個設備同時進行充電。然而,如果電路合理,在一張桌面上可以設置多個無線充電底座,只需用一根線便可實現一次對多個用電器充電。

美國推出過一款名為"watt6p"的無線充電器,可以允許在距離信號發射器4wm范圍內進行無線充電,可以最多向12臺設備提供0258的充電功率,或者向最多4臺設備提供48的充電功率,隨著距離的減小,充電越快。

3.2降低線材損耗,提高安全性

在使用常規直插式線材充電時,會有彎折現象,對線材損耗非常大,有時可能會磨損線材外面的保護橡膠。而無線充電時只需要連接能量發射端的底座,不需要大幅移動線材,所以可以有效避免線材的彎折,避免由于橡膠磨損帶來的漏電危害。

因?yàn)闊o(wú)線充電不需要過多彎折線材,可以很好地保護充電端導線,使其不會太過受到磨損,有效避免了因線材磨損內部導線裸露在外的導線短路引發的火災。

3.3避免線材雜亂無章,影響環境整潔度

在給各個用電器充電時,由于每一個用電設備都要使用一根充電線,當用電器比較多時,線材數量也會上升,導致這些電線相互纏繞,難以整理。而無線充電可以避免這一問題,只需要把充電底座的連接線整理順暢后,便不需要過多整理,使周圍環境更加整潔。

4需改進的問題

隨著無線技術的高速發展,可以使移動設備的無線充電更加輕便化、多元化,還可以同物聯網進行連接。

4.1充電模式單一

因?yàn)闊o(wú)線充電的核心是電磁感應,所以未來在這方面的發展可以使用不僅是主次級線圈相互感應來充電,還可以借助其他可以發出電磁波信號的設備為移動設備進行無線充電,例如室內的光波、wi-Fi信號等。

因?yàn)闊o(wú)線充電主要還是利用變化的電磁波來進行無線充電,再加上電磁波有很多形式,所以將其他形式的電磁波引入無線充電范圍中還是極有可能的。把電能轉化為光能,譬如激光,將激光的能量傳遞到目的地,再將其轉化為電能,而且光電轉換技術目前應用很廣泛,但是這樣的能量傳遞技術有一定的缺陷,就是在傳遞路徑中不能有障礙物,這種技術在目前來說還有很大的應用缺陷。

4.2充電距離短

目前無線充電技術基本充電底座和接收設備距離超過2cm,充電效率就會出現一個快速降低的突變,在以后的技術發展過程中,試圖慢慢增加充電距離,可以不用將設備局限于無線充電底座上,漸漸做到無電池化。

目前在汽車領域已有相關應用:2011年豐田曾宣布已經開發出了基于電磁共振原理的無線充電方式,可對汽車進行無線充電,這項技術利用微型、高效的接收電路,收集從障礙物反射回來的無線電波,將其轉化為穩定的直流電壓,可以實現10m的傳輸。

但是電磁共振的技術要求比較苛刻,用于商用還需要進行更深層次的更新和改良。

4.3充電效率低

由于無線充電技術發展時間較短,在充電過程中,功率相對與有線充電非常低。手機充電方面主要還是存在漏感嚴重以及功率過大所產生的輻射問題。但是目前無線充電器的功率處于逐漸提升的過程,這也是一個減少漏感,并降低輻射影響的過程。

4.4價格成本比較高

因?yàn)闊o(wú)線充電技術剛剛興起,所以很多方面的成本都比較高昂,在今后的發展過程中,隨著工業技術水平的提升,可以逐漸降低制造成本,使無線充電技術更加普及、便捷。

4.5會增加智能產品厚度

無線充電中的能量接收線圈會增加智能設備厚度。諾基亞目前正在設計一種新機型,旨在將無線充電的接收線圈與NFC技術相結合,盡可能降低智能設備的厚度,增加智能設備的集成度,更高效地利用空間。

以蘋果手機為例,生產商為了讓手機可以無線充電,對其進行了一定程度的改造,安裝一種類似"蘋果皮"的接收器,將無線充電接收器以手機保護殼的形式出現,也可以對設備進行很大程度的"瘦身"。

5結語

無線充電技術剛剛興起,有十分廣闊的發展空間,在其發展初期便顯示出多種優勢,相信在未來這項技術可以普及到家家戶戶,讓人們免受各種充電線雜亂的困擾,避免一些安全隱患。隨著科技的發展,無線充電技術不僅可以用在手機、汽車等領域,還可以用于PC、數碼相機等更多電子領域,促進整個社會飛速發展。
