引言

隨著電網公司對電網智能化要求的逐漸提高,電纜線路智能化成為必然的發展趨勢。電纜接頭作為電纜線路的薄弱環節,據國內外不完全統計,電纜線路的70%故障由電纜接頭引起。目前國內電纜接頭處的智能化工作主要是智能測溫,或在電纜線路運行狀態下采用便攜式局部放電檢測儀對電纜接頭進行局部放電檢測。便攜式局部放電檢測儀對于如何解決現場環境干擾問題還沒有統一標準,無法實時監測電纜接頭運行狀態。本文針對電纜接頭制作時易產生的幾種缺陷,采用內置式局放監測方法驗證其性能狀態,為后期電纜接頭的局放在線監測提供了參考。

1局放監測技術

局部放電信號的探測與設備、周邊環境因素息息相關,電纜局部放電診斷技術采用電容耦合、HFCT(高頻電流）檢測技術,可有效進行電纜接頭內部局放信號的探測及識別?，F(xiàn)有便攜式局部放電監測儀的基本原理是:通過安裝在電纜接頭接地線上的HFCT傳感器或電容耦合式傳感器,耦合電纜接頭處的局部放電脈沖電流,耦合到的高頻脈沖電流信號經過處理后,再將數據通過上位機軟件進行分析,得出局部放電情況。

內置式電纜接頭局放監測技術是將局放傳感器內置到電纜接頭內部,通過容式、感式一體耦合方式感應局放信號,解決了局放傳感器局放干擾信號大、局放定位不精確的實際問題,提高了局放設備的準確性和穩定性。將局部放電監測芯片內置于電纜接頭左端和右端金屬屏蔽層間的絕緣段上,芯片的左右端絕緣線分別連接接頭的左右端金屬屏蔽層,信號線通過銅殼灌膠口引出,與局放信號采集器連接,數據通過分析后直接給出局放結果,用戶可以清晰觀察結果,通過提取數據,對接頭內部絕緣水平(局部放電）進行實時監測,大幅簡化了電纜運行管理部門的工作量,也為電纜運行管理部門的安全管理提供數據支撐。

2電纜接頭缺陷模擬試驗

按照標準工藝建立一條110kV試驗回路,其中含2個終端頭和3個接頭:接頭安裝有內置式局放傳感器,實驗室采用瑞士哈弗萊局放儀,實驗室背景局放值為2pC。首先,對試驗回路加壓至96kV,內置式局放監測儀和實驗室局放儀檢測的局放量均超過背景值2pC:缺陷模擬試驗分別模擬接頭外半導電層刮傷、接頭內部存在尖端、接頭內部存在氣隙這幾種缺陷。

2.1模擬接頭外半導電層刮傷

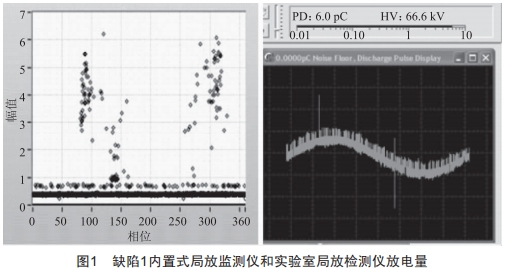

在電纜接頭絕緣表面去掉約直徑10mm的外半導電層,升壓至67kV時,內置式局放監測儀和實驗室局放儀檢測的放電量分別是6.5pC和6.0pC,如圖1所示。

2.2模擬接頭內部存在尖端

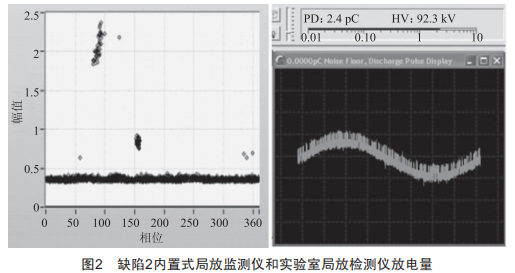

在電纜接頭絕緣層中心扎入5mm深的鐵釘,升壓至92kV時,內置式局放監測儀和實驗室局放儀檢測的放電量都是2.4pC,如圖2所示。

2.3模擬接頭內部存在氣隙

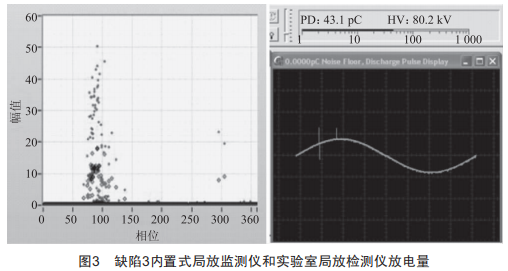

在電纜接頭絕緣層扎入3mm深鐵釘,拔出鐵釘,恢復外半導電層,模擬內部氣隙,升壓至80kV時,內置式局放監測儀和實驗室局放儀檢測的放電量分別是48.0pC和43.1pC,如圖3所示。

3結語

本文根據電纜接頭缺陷模擬試驗可以看出,不同類型缺陷的起始放電電壓不同,且放電量也不同:對比內置式局放監測儀和實驗室局放儀檢測的不同缺陷放電情況,兩者的缺陷放電量檢測值偏差較小,內置式局放監測儀對電纜接頭的缺陷檢測效果基本可以等同于實驗室局放儀的檢測結果,因此內置式局放監測儀在電纜線路中值得推廣應用。
