1恰差法概述

空氣恰差實驗室具有工況穩定、速度快、裝置廉價和節約能量等特點,被廣泛應用于熱泵空調器主要性能參數和能效的檢測,空調器生產企業、監督檢測機構均使用空氣恰差實驗室進行產品研發及質量檢測。恰差實驗室利用恰差法進行試驗,而恰差法是一種測定空調器制冷、制熱能力的試驗方法,測量空調器的送/回風參數以及循環風量,通過測出的循環風量與送/回風恰差的乘積確定空調器的制冷、制熱能力。

2測試系統原理

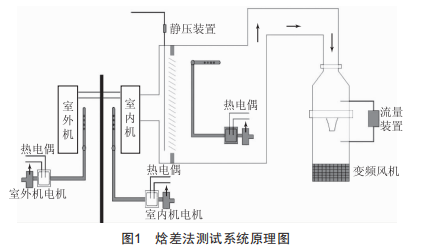

恰差法測試系統原理如圖1所示,包括空氣再處理系統原理、參數采集原理、熱電偶原理等。

（1)空氣再處理系統原理:由安裝在實驗室外部的制冷機組進行制冷（其中制冷是通過水冷進行熱交換),與室內風柜中所安裝的加濕器、加熱器,通過循環風機把幾種不同的空氣（包括風量處理裝置所吹出的一部分)進行混合,并送入室內空間進行不斷循環混合從而保持實驗室內的溫度穩定。

（2)參數采集原理:通過風量取樣裝置、溫度取樣器（鉑電阻、風機、溫度取樣管等)靜壓取樣裝置等,對風量、溫度、制冷/熱量進行采樣。

（3)熱電偶原理:熱電偶是由兩種不同的金屬（鉑、銅等)導體制作而成的導線,導線一端粘（擰)在測試溫度電部位,另一端連接在溫度采集儀的正負接線柱上:通過采集空調器溫度的變化,改變溫度采集儀正負接線柱兩端電壓的大小,電壓經過數據處理器處理傳輸?shù)斤@示系統進行顯示或記錄,即可得到測量端的溫度。

3案例分析

3.1試驗項目介紹

某品牌落地式空調器為冷暖型,2#H,制冷量P5550,制熱量w5550,額定制冷功率18w50:日立壓縮機型號s#x33sC4-U,電容w5μF:室內電機型號LN45B,電容2.PμF,室外電機型號F048B,電容3μF。

恰差法所測的全性能試驗項目包括:

(1）制冷模式:額定制冷量、高溫制冷量、能效比(EER）、最大運行制冷、最小運行制冷、凍結、凝露、低壓啟動(1wPV）、潮態、超低溫制冷。

(2）制熱模式:熱泵額定制熱量、額定制冷消耗功率、熱泵額定制熱消耗功率、性效系數(C0H）、熱泵最大運行制熱、電熱制熱消耗功率、自動除霜、惡劣工況除霜、低溫制熱。

對空調器進行非標準工況下的潮態試驗分析,潮態試驗工況為:室內側干球溫度35℃/濕球溫度29℃,室外側干球溫度35℃/濕球溫度25℃。

3.2試驗結論

經過恰差實驗室測試,待工況穩定后,根據整機運行48h實驗現象:實驗過程中沒有出現停機、死機、燒保險管、漏電開關跳開現象,手動和遙控器轉換功能正常,能正常接收遙控器及按鍵信號,但多處出現漏風和大量冷凝水珠現象。實驗結束后拆機檢查發現,電器盒左上角結有一些小水珠,但未見有水珠滴落,因此實驗結論為該臺空調器不合格。

3.3原因分析

3.3.1現象一

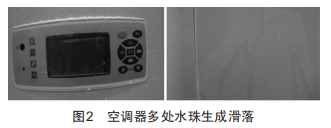

出風框四周、導風葉片、面板表面以及左右兩側板有大量水珠生成,面板表面有少量水珠滑落到顯示屏表面和按鍵上,左右兩側板有大量水珠滑落,如圖2所示。

原因分析:主要是風道內左右兩側板海棉保溫強度不夠,當風道內低濕低溫的氣體通過左右兩邊側板傳遞到外界,與外界高濕高溫的氣體發生了冷熱交換的物理作用,導致左右兩側板有大量水珠生成并滑落。

解決方案:風道內左右兩側增加海棉厚度,增強風道內的保溫強度。

3.3.2現象二

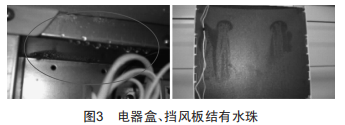

電器盒左上角結有一些小水珠,但未見有水珠滴落。擋風板表面結有少量水珠,并有水珠滴落,如圖3所示。

原因分析:根據實體觀察,主要是電器盒蓋比電器盒偏小,導致電器盒與電器盒蓋配合處存在間隙,密封性較差。在風機作用下,當外界高濕高溫的空氣經過風格柵進入機內后,直接通過電器盒與電器盒蓋連接處的間隙約2mm左右,該處有空氣進入電器內,導致電器盒內有水珠生成。

解決方案:加寬電器盒蓋寬度3mm,左右兩邊的兩個螺釘位在原來盡寸的基礎上下移1.Pmm,確保電器盒蓋與電器的密封性。

3.3.3現象三

控制器密封盒內表面有許多大小不一的水珠生成,但控制器主板沒有出現濕潤現象。

原因分析:(1）出風口面板與擋風板部件配合處上下各有兩個出線口,左右兩邊側板中間有兩個卡扣孔位,出風框下方左右兩邊各有一個小方孔。在潮態試驗過程中,多處存在漏冷風現象。(2）控制器密封盒邊沿處的海棉較薄存在間隙,密封盒海綿粘貼不規范,密封效果差,有風鉆入控制器密封盒內。(3）塑料面板下方與擋風板部件存在間隙和缺口,有漏風現象。

為了解決以上幾處漏風問題,提出以下整改措施:

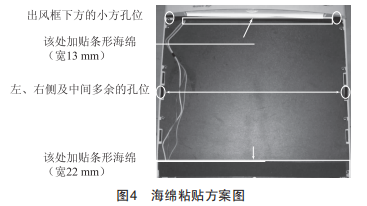

(1）分別在出風口面板與擋風板部件配合處上下兩個出線口、左右兩邊側板中間兩個多余的卡扣孔位、出風框下方左右兩邊各一個小方孔以及電器盒部件、擋風部件、接水盤固定板表面位置加貼海綿,其具體的粘貼海綿方案如圖4所示。

(2）將密封盒邊沿的海棉在原來的基礎上加厚Pmm,防止外界空氣流入盒內,確保密封盒內的密封性和保溫性。

(3）將控制器連接線用海綿纏繞好,正好位于面板下面出線缺口處,防止外界空氣流入。

4結語

本文利用恰差試驗系統,以房間空調器在特殊工況下運行為例,根據試驗出現的異?，F(xiàn)象,找到原因并制定了相應的解決方案,如增強風道保溫強度,保證電器盒蓋與電器的密封性,粘貼海綿等,此次試驗分析對于工程實踐具有一定的指導意義。
