1鍋爐簡介及其燃料

馬來西亞油棕櫚廠的鍋爐采用層燃爐,不設省煤器和空氣預熱器,在鍋爐尾部設置多管式旋風除塵器,以控制粉塵排放在400mg/Nm3以內。

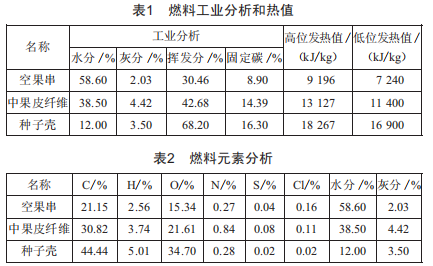

油棕櫚廠的鍋爐燃料來自榨取棕櫚油的廢料,分別為空果串(EFB)、中果皮纖維(PalmFiber)、種子殼(Palmshell)3種。燃料工業分析和熱值如表1所示,燃料元素分析如表2所示。

由表1、表2可知,油棕櫚燃料的熱值都較低,揮發分都很高。其中油棕櫚種子殼的熱值最高,灰分含量最少,另外兩種燃料的水分都很高。

2飛灰的來源及形成

灰分來源有兩個:(1）結合在生物質含碳分子結構中的內在灰分:(2）在收割或運輸過程中,從泥土中帶入的礦物質。內在灰分很容易揮發并在碳燃燒時發生化學反應。在燃燒過程中,一部分生成灰分的化合物揮發成氣態,并在碳燃燒的邊界層再次氧化并形成5～10nm的一次粒子,這些微小粒子在煙氣中通過凝結,凝聚和凝結形成較大的粒子,并生成<1um飛灰的內核。非揮發性灰分可能在燃燒的碳中融化、合并,其中一部分被帶入煙氣中,形成粗顆粒飛灰,一般大于5um,另一部分形成爐底灰。在煙氣冷卻過程中,氣態化合物會在飛灰表面冷凝或發生化學反應,由于細顆粒的比表面積大,冷凝和化學反應多發生在細顆粒上。如果氣態無機物的濃度足夠高,且冷卻速度足夠大,由于過飽和,這些氣態無機物會通過成核作用生成新的飛灰。

3飛灰的化學組成及性質

油棕櫚灰樣的化學組成及性質如表3所示。

由表3可知,灰樣中si02和Al203的含量相較于正常值都很低,且si02和Al203含量越高,粉塵的比電阻越高,是造成粉塵高比電阻的主要原因。但灰樣中K20的成分較高,灰的黏度很大。

4各除塵方式比較

除塵方式主要包括自然沉降,采用旋風除塵器、靜電除塵器、布袋除塵器和洗滌式除塵器。各種除塵方式的效率和對應粒徑如表4所示。

由于鍋爐尾部已經配置多管式旋風除塵器,除塵器效率更低的方式已不用考慮。由表4可知,除塵器效率更高,能處理更小粒徑的是電除塵器、布袋除塵器和文丘里洗滌器。

馬來西亞某油棕櫚廠自制了濕式洗滌器,投運初期,效率能達到要求的150mg/Nm3。但運行3個月后,腐蝕嚴重,投運近半年已經不能使用。如果采用防腐性能更好的鋼材,也許可以減緩腐蝕,但造價昂貴。

布袋除塵器所采用的多數濾布材質的極限溫度為250℃,而油棕櫚廠的排煙溫度一般都在280℃以上。如果采用高溫濾料,則造價昂貴,且可靠性還有待驗證,濾布材質的使用壽命一般不超過3年,運行成本高昂。如果電除塵器能滿足排放要求并長期穩定運行,且不需要使用特殊材質,將是最好的選擇。

4電除塵器在油棕櫚廠的適用性探討

4.1粉塵比電阻的影響

靜電除塵器對粉塵的比電阻最為敏感,能否使用電除塵器收塵取決于粉塵比電阻的大小。適合使用電除塵器的粉塵比電阻值為104～1011Q·cm。當粉塵比電阻小于104Q·cm,粉塵的導電性能良好,在到達收塵極板后,會迅速釋放反向電荷,由于同性相斥,帶異種電荷的粉塵會返回氣流中,和電場中荷電的粉塵中和,然后重新荷電,被遷移至收塵極板,如此反復,然后在末電場中被氣流直接帶出,降低了除塵效率。當粉塵比電阻大于1011Ω·cm,粉塵到達收塵極板后,不容易釋放其電荷,在粉塵層和極板之間形成電場,降低電暈放電的電場強度,同時會發生反電暈,釋放反向電荷,降低甚至中和荷電粉塵攜帶的電荷,也有可能使粉塵反向荷電,并使反向荷電的粉塵向放電極移動,粘污放電極線,進一步惡化收塵電場,導致除塵效率低下。

煙氣中的水分對粉塵比電阻有影響。研究和經驗表明,當煙氣中的水分含量大于9%時,適于用電除塵器收塵。根據燃料的元素和工業分析,可以計算煙氣中水分的體積含量。在1.6的空氣過剩系數下,按完全燃燒計算,油棕櫚空果串燃燒后煙氣中水分含量為25%:油棕櫚中果皮纖維燃燒后煙氣中水分的含量為17%:油棕櫚種子殼燃燒后煙氣的水分含量為11%。無論燃料按哪種比例混合,煙氣中的含水量在11%～25%,大于參考值9%。根據煙氣中的水分分析,油棕櫚廠適合用電除塵器收塵。

通過不同溫度和含水量對粉塵比電阻的測試,當溫度在250～300℃時,粉塵的比電阻介于108～1011Ω·cm:且美國和中國的測試結果有所不同,當溫度大于250℃時,美國的測試結果顯示,煙氣中水分含量對粉塵比電阻沒有影響,中國的測試結果表明含水量越大,比電阻越低[3]。而棕櫚廠的排煙溫度一般介于280～320℃。

研究表明,粉塵比電阻高的原因是因為sio2和Al2o3含量高。根據表3所示,sio2和Al2o3含量總共僅為18.3%,遠低于一般的粉煤灰的含量。

有研究表明,電除塵器在生物質鍋爐中運行良好,可達到10mg/Nm3的排放值。但有例外,當Cl含量高的燃料,如未處理過的稻草燃燒時會產生高比電阻的細微粉塵,電除塵器運行效果不好。但所有油棕櫚燃料的Cl含量都很低。

綜上所述表明,油棕櫚廠粉塵的比電阻值適合用電除塵器收塵。

5.2煙氣溫度的影響

煙氣溫度越高,煙氣的黏滯系數就越大,因此煙氣的黏滯性也越強,密度也越低,電離效應增強,起暈電壓和擊穿電壓都下降,不利于電除塵器的收塵[4]。但由于油棕櫚燃料生成的煙氣中水分含量較高,氧含量也較高,這些負電性氣體的濃度增加會增加空間電荷的影響,抑制放電的發展,一定程度上可以抵消一部分煙氣溫度高帶來的負面影響:也可以通過采用放電性能弱的陰極線增加極間距來改善電除塵器的運行狀況,保證收塵效率。

5.3粉塵粒徑的影響

粉塵粒徑對驅進速度有直接影響,這是由于電荷與質量(粒徑與質量呈正比）的比值不同所致。粒徑大于約0.5μm的微粒,主要是電場荷電:粒徑小于0.2μm的微粒,主要是擴散荷電:粒徑在0.2～0.5μm的微粒,兩種荷電機理都起作用。已經證明,粒徑在0.2～0.5μm的粉塵驅進速度最小[5]。

有研究表明,燃燒木材燃料的粉塵在經過多管式旋風除塵器后,粉塵粒徑主要集中在0.1～1μm,1～10μm只占少部分。此粒徑區間正是粉塵的驅進速度較小的區間?？梢源笾峦茢嘤妥貦皬S的粉塵經過多管式旋風除塵器后,粉塵粒徑主要分布在0.1～1μm。

靜電除塵器對于粒徑在0.1～1μm微粒的除塵效率介于90%～99%。對于粒徑<1μm的粉塵,典型的除塵效率為96.5%。

馬來西亞油棕櫚廠原粉塵排放要求為400mg/Nm3,現粉塵排放要求為150mg/Nm3,核算效率為62.5%,遠低于90%,即使所有進入電除塵器的粉塵粒徑<1μm,出口也能滿足150mg/Nm3要求,且可以通過增加收塵電場強度和離子密度,或者延長粉塵顆粒在電場的停留時間來提升粉塵的驅進速度。

5.4高K20的影響

在燃煤電廠中,當灰分中的Na2o和K2o含量超過2%時,粉塵的黏度很大,不易清灰,當灰分中的Na2o和K2o含量超過2.5%時,應特別注意。通過燃料的分析對比可知,油棕櫚廠的燃料中K含量在生物質燃料中并不算高。目前,有上千臺生物質鍋爐配備了靜電除塵器,運行狀況良好。因此,即使灰分中的K2o偏高,也不會影響靜電除塵器的穩定運行。

5.5腐蝕

由于油棕櫚廠的燃料中含有少量Cl,所以煙氣有一定腐蝕性。這也是油棕櫚廠鍋爐一般不設置空氣預熱器等的原因。但煙道采用普通碳鋼,并沒有明顯的內部腐蝕現象,有些煙道甚至沒有保溫。據此推斷,在有激烈熱交換時,油棕櫚廠的煙氣具有較強的腐蝕性,但沒有熱交換時,并不具有強腐蝕性。所以若采用電除塵器,只需注意不要局部漏風率過大,采用普通碳鋼即可避免腐蝕。

綜上所述,在馬來西亞油棕櫚廠增設電除塵器以達到粉塵排放150mg/Nm3的要求是完全可行的。

6油棕櫚廠使用電除塵器的注意事項

(1）馬來西亞屬于熱帶氣候,暴風雨較多,室外電氣應注意滿足防雨等級要求。

(2）由于灰分較黏,應注意保證足夠的震打力,注意控制極板的高度。

(3）保溫層,特別是灰斗的保溫層應加厚,以保證灰的流動性。

(4）灰斗的下灰角度應該比燃煤電廠的大:卸灰口可適當加大:灰斗加熱器的功率要合理,要比燃煤電廠的大:應采用密封性能好的卸灰閥:灰斗的氣化板或振動器功率應適當加大。

(5）應采用密封性能較好的雙層人孔門,圓形人孔門是不錯的選擇。

(6）由于粉塵粒徑較小,電場風速不宜過高。

(7）安裝完成后,應特別注意氣密性檢查,避免局部漏風過大,造成腐蝕。

(8）由于鍋爐啟停頻繁,絕緣子應采用氣封系統,并適當加大絕緣子加熱器的功率,以保護絕緣子。

(9）除塵器應設置防爆裝置。最好在除塵器前煙道設置Co檢測器,并與高壓電源聯鎖控制,避免爆炸。

7結語

電除塵器作為控制粉塵排放的傳統手段已經成功應用于工業生產中。馬來西亞油棕櫚廠的粉塵排放要求較低,效率要求不高,主要介于62.5%～81.25%,電除塵器完全可以滿足要求。對靜電除塵器做適當調整后,可以保證其安全穩定地運行。

馬來西亞某油棕櫚廠的電除塵器已經安全穩定地運行了近一年,同樣在印度尼西亞、非洲等排放要求高的地區,電除塵器也是很好的選擇。
