引言

在電力生產中,調控部門依靠在線監測系統（sCADA）實現對變電站運行工況的監測和控制,同時檢修部門依賴生產管理系統（PMs）對變電站設備進行維護管理,兩個部門共同協作,為變電站的安全、穩定運行保駕護航。目前變電站的維保工作主要有兩種方式:一是對變電站進行設備巡檢或更換:二是發生故障后通知檢修人員進行設備維修。這兩種運維方式都不利于電力的安全與穩定生產,能否在設備發生故障前發現問題所在,為檢修部門爭取先機,縮小巡檢范圍或提前維護問題設備,是當前電力行業需要解決的難題之一。在這種情況下,供電公司調控中心提出,通過對變電站的運行工況數據、告警信息及變電站設備參數信息深度融合,借助大數據平臺技術構建變電站監控數據分析平臺,結合運行工況和歷史數據兩方面對變電站間隔運行狀況進行共性分類、統計分析,對變電設備運行狀態進行量化分析、評分定級,預先發現變電站運行中存在的問題,為設備檢修策略的制定提供數據依據。

1變電站安全運行評價模型

本文將變電站的綜合評價體系結構主要分為3層:變電站層(目標層）、準則層和指標層。

評分思路:根據指標層中各項指標所占權重計算出相應準則層（設備項、停電計劃與檢修申請項、異常項）各項的綜合得分,結合準則層各項得分及其對應的權重,給出目標層（變電站）的綜合評分。

掌握變電站內各設備及其性能指標的重要程度,對于變電站綜合評分的合理性和準確性尤為關鍵。為此,由電力工程師組成的專家組將根據自身的學術水平、運行維護經驗以及系統運行的實際需求,對比設備之間、性能指標之間的重要性,確定各設備和各性能指標的等級。本文將設備及其性能指標均劃分為9個等級,分別用數字1～9來表示（最低等級是1,最高等級是9,級別越高表示越重要）。

2準則層評分準則

2.1設備項評分

在設備項中,設備健康狀況評價以其相應的遙測信號和遙信信號性能指標為基礎,其中遙信信號類數據包括事故、變位、異常、越線和告知5個等級:遙測信號類數據包括過載、重載、正常負荷和輕載4個等級,且警報程度均逐層遞減。本文默認各設備均為100分,當遙信信號類數據出現上述5個等級時對應扣除100、80、60、40、20:當遙測信號類數據出現上述4個等級時,對應扣除100、50、0、0。

由于設備在出廠時本身的某些性能就存在一定的設計缺陷,從而導致設備在變電站中的運行狀態不理想,且設備的運行狀態也與設備的投運時長相關。由此可知,在評價變電站的健康運行體系中需綜合考慮各方面因素。因此,在同樣出現事故的設備中,若其中一臺設備投運時間很長而另一臺設備投運時間較短,則兩臺設備扣分程度不應相同,需酌情考慮。引入?yún)?shù)8,具體的8取值由行業專家依據設備的具體投運時長與設備的家族缺陷史來給定,在此將設備的家族缺陷分5個等級,級別越高代表設備缺陷越大,每個等級對應8評分。

綜上考慮,該類設備的評分計算式為:

式中,sm表示設備m的綜合得分:xm,i表示設備m的第i個指標信號的打分情況（0～100）:8m表示設備m的家族缺陷所對應的等級評分:wm,i表示設備m的第i個指標信號的歸一化權重,采用層次分析法確定各權重。

2.2設備項綜合評分

由（1）式可得各設備評分,可直接給出設備項評分計算式:

式中,ss為設備項的綜合得分:wi為設備i的歸一化權重,利用層次分析法得出:si為第i個設備的得分:m為設備的個數。

2.3停電計劃與檢修申請項評分

由于變電站運行健康狀態的評價也與停電計劃與檢修申請相關,因此,本文統計一個時間周期7內的停電數l1與檢修數j1,給出如下計算式:

式中,st代表停電計劃與檢修申請的綜合得分:wl1,wj1分別代表停電計劃與檢修申請的歸一化權重:xl1,xj1分別為一個時間周期7內的停電數與檢修數。

2.4異常項評分

變電站中可能會出現跳閘和接地等異常情況,同樣統計在一個時間周期7內的跳閘數l2與接地數j2,并給出如下計算式:

式中,s+為異常項的綜合評分:wl2,wj2分別為跳閘與接地的歸一化權重:xl2,xj2分別為一個時間周期7內的跳閘數與檢修數。

2.5變電站評分

由式（2）e式（4）可知,變電站的綜合評分式為:

式中,Ws,Wt,We分別代表設備項、停電計劃與檢修申請項和異常項的歸一化權重:ss,st,se分別代表設備項、停電計劃與檢修申請項和異常項的綜合得分。

在準則層和變電站層(目標層）均按百分制評分。根據變電站綜合評分結果,將其分為4個等級進行警示:若得分低于60分,提示"嚴重":在60～80分(不含80分）,提示"異常":在80～90分(不含90分）,提示"注意":在90～100分,提示"正常"。

3層次分析法確定權重值

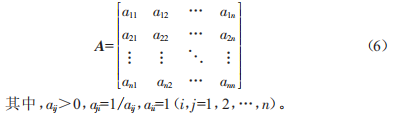

雖然各指標因素之間的關系在層次結構模型中得到了具體體現,但是同一層次中各指標因素在衡量最終的智能變電站成熟度時所占的比重并不是平均分配,以M表示目標,mi,j(i,j=1,2,…,n）表示因素。ai,j表示mi對mj的相對重要程度ai,j的取值參考。根據評審專家打分得出判斷矩陣A:

(1）權重值計算:根據判斷矩陣A可求其最大特征值A(chǔ)max及特征向量w:

將w歸一化后,所得即為同一層次中各因素相對重要性的排序權重值。

(2）一致性檢驗:矩陣A中的元素滿足下列條件才有意義:

如果不滿足上述關系,則說明矩陣A不滿足一致性。判斷矩陣A只有滿足一致性才說明所求得的權重分配是合理的,是具有實用意義的,才可以進行下一步評價。

一致性檢驗主要分3步完成:

第一步:計算一致性指標CI(ConsistencyIndex）:

式中,n是判斷矩陣A的階數。

第二步:查找相應的平均隨機一致性指標RI(RandomIndex）,RI與矩陣階數n的取值有關。

第三步:計算一致性比例CR(ConsistencyRatio）:

只有判斷矩陣A的一致性比例滿足CR<0.1或者Amax=n,即CI=0時,則證明判斷矩陣A的一致性是具有實用意義的,否則必須對A中的元素進行修正,以滿足一致性要求。

4變電站健康運行綜合評價體系的應用效果

在電力系統中,變電站關聯大量的一次設備和二次設備,這些設備的運行狀態很大程度上體現了該變電站的運行健康狀態,乃至決定整個電網的運行狀態。而在變電站運行狀態評估模型中,當某設備的評分低于初始設定閾值時就會發出警告,設備維護相關人員能在變電站出現問題前就及時發現并處理潛在的問題設備,保證變電站的平穩安全運行,全面提升了調控業務的安全風險辨識、防范和控制水平。因此,該模型系統的提出對整個電網的安全健康運行起到了很好的保障作用,具有一定的實用性。
