引言

隨著智能礦山應用技術的不斷發展,煤礦自動化系統將能通過運用各種感知技術,更加全面、準確、實時地感知人、物和環境的信息,實現自動控制及無人值守。煤礦斜巷主要擔負著礦井材料、設備運輸及人員運輸、行走等任務。因軌道運輸與人員行走同巷布置,如控制系統或設備配套不到位,易出現軌道提升機運行期間施工人員進入提升機運行區域的現象,對人員安全構成威脅:或人員、物料運輸期間跑車防護裝置動作不正常,造成斜巷運輸?shù)拇嬖诎踩L(fēng)險。因此,建設斜巷"行車不行人"智能管理系統顯得尤為重要。

1系統組成

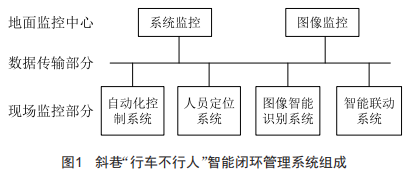

如圖1所示,斜巷"行車不行人"智能管理系統主要由地面監控中心、數據傳輸部分、現場監控部分等組成。

2系統設計和功能

2.1地面監控中心

地面監控中心設置在調度中心,主要包括工作站、服務器、語音報警裝置、UPS等設備,同時部署組態軟件、圖像智能分析軟件、系統聯動軟件、智能閉環管理軟件等,具有實時顯示機車位置和運行方向,司控道岔的開閉及到位狀態,斜巷防跑車和跑車防護裝置的狀態,斜巷絞車主電機電流、電壓、有功功率、無功功率、功率因數,電機溫度、軸承溫度、油溫、水溫,提升機的開停狀態等功能:還能實現人員闖入報警、人員離開自動記錄等。

2.2數據傳輸部分

利用工業以太網或通信光纜進行數據傳輸,主要傳輸自動化控制系統數據、人員定位系統數據、圖像數據及報警聯動數據等。

2.3現場監控部分

現場監控部分主要包括自動化控制系統、人員定位系統、圖像智能識別系統和智能聯動系統。

2.3.1自動化控制系統

宜采用PLC作為控制核心,實現絞車上行或下行、跑車防護裝置落下或提起、司控道岔直道或彎道的控制:同時負責采集絞車電機的電壓、電流、制動壓力、工作壓力、伺服壓力,機車速度、位置,司控道岔狀態,擋車欄狀態等數據。

自動化控制系統應具備通信聯絡、打點及擴音廣播功能,即實現沿線通話和擴音預警功能。在上平臺、中間片盤和底部車場安裝礦用擴音電話,同時將礦用擴音電話通過以太網接入到地面監控中心工作站。有突發情況時,地面監控中心可實現整條巷道的擴音廣播。

自動化控制系統應實現道岔自動控制,并采集道岔的狀態。

自動化控制系統應實現跑車防護裝置自動控制,并采集擋車欄的狀態。正常擋車欄未常閉,當機車接近時,擋車欄自動升起:機車通過后擋車欄落下。

2.3.2人員定位系統

應建立覆蓋整條斜巷及附近片盤的人員定位系統。人員定位系統具備實時軌跡跟蹤功能,既可對人員的活動路線進行跟蹤,實時描繪運動軌跡,還可對歷史軌跡進行回放,掌握人員詳細工作路線和時間,在進行救援或事故分析時可提供有效的線索或證據:具備求救報警功能,人員出現異常情況時,可通過定位終端向系統發出報警求救信號,地面監控界面立即顯示出報警提示,使警報發出人和所在地點一目了然:具備區域禁止/限制報警功能功能,即井下人員進入禁區或無權限進入的區域時,系統發出報警提示:具備超時超員報警功能,即當人員在井下停留的時間超過系統設置的時間,則系統發出超時報警提示,某一區域人員或全礦下井人員超過限定人數時,系統發出超員報警提示。

2.3.3圖像智能識別系統

建設一套基于目標行為的智能監控系統。在人員出入口及危險區域安裝礦用紅外攝像儀紅外傳感器,用于人員抓拍,開車前巡視巷道,確保巷道內無行人,管理崗位工人,井下安裝隔爆計算機、超腦硬盤錄像機,對采集的圖像進行處理,當發現違章人員后,與人員定位系統結合,識別出具體人員:同時給斜巷運輸控制系統發送停車信號,確保及時停車。

系統提取視頻監控子系統、人員定位子系統和聲光報警子系統的參數信息,再通過智能視頻分析算法進行自動分析,利用智能一體化攝像機自動報警,結合便攜式攝像機進行可視化隱患排查,實現安全信息可知、現場情況可視、安全事故可防、危險源及不安全行為可控及相關應用。系統對危險區域能夠識別違章人員和事件,能夠記錄相關信息,能夠跟蹤違章行為的處理結果,超期未處理的會給管理者發送相關信息,提醒管理者及時處理。

圖像智能識別系統的主要特點:

(1）實現不安全行為的自動識別、自動預警:

(2）實現現場不安全行為的自動拍照、自動錄像:

(3）實現隱患排查的可視化、科學化、精細化:

(4）實現對違章人員、違章時間、違章地點、違章行為信息的自動獲取以及閉合處理流程:

(5）實現聲光報警聯動,第一時間發現違章同時啟動現場聲光報警:

(6）實現地面遠程"一鍵抓違章"功能:

(7）實現井下"一鍵報警"直達地面,現場畫面彈窗直播功能。

通過圖像智能識別系統,管理人員能夠直觀、快捷地了解生產一線情況,掌握井上、井下重要設備的實時工況:可以在作業區域設置相應規則,當監視到井下作業區域內作業人員即將觸發"三違"時,系統發送控制指令,實現現場的實時聲光報警,并可以對現場作業人員進行語音警示,及時制止違章行為。圖像智能識別系統可以大幅降低安全生產成本,真正實現實時、智能、快速預警,有助于提高安全生產的自動化水平,降低事故發生率,節省人力、物力開支。

2.3.4智能聯動系統

實現自動化控制系統、人員定位系統、圖像智能識別系統之間的聯動,主要包含以下內容:

在絞車運行過程中,如果有人誤入斜巷,可以通過圖像智能識別系統發現異常,并在絞車房顯示器自動彈出該處視頻監控畫面,同時圖像智能識別系統向絞車自動化控制系統發送報警信號,斜巷的聲光報警器啟動提醒警告行人"您已進入危險區域,請立即離開",同時絞車房內的聲光報警器提醒絞車司機"有人進入行車巷道,請減速慢行",自動化控制系統收到信號后,在操作界面提醒絞車司機,并緩慢停車:在地面監控中心的工作站可自動彈出闖入人員信息。

絞車啟動前,如果斜巷區域內有人作業或行走,絞車房聲光報警器啟動,提醒絞車司機"有人作業,請勿啟動絞車",絞車房顯示器自動彈出該處視頻監控畫面和人員信息,同時自動化控制系統實現閉鎖,不能啟動絞車。

3結語

隨著礦井自動化、信息化水平的逐漸提升,煤礦對自動化控制、系統融合要求越來越高。斜巷"行車不行人"智能控制管理系統以自動化控制為核心,以圖像智能識別為偵查手段,以系統融合聯動為安全保障,有效提高了煤礦安全生產水平。該系統已在中煤華晉能源有限公司得到應用,實踐表明,該系統運行穩定可靠。
