引言

鍋爐穩定運行時,鍋爐給水流量與蒸汽流量存在對應關系,當給水量大于蒸汽量時,汽包水位上升,反之則下降。正常工況下,三沖量自動控制系統可以實現對汽包水位良好的自動調節,不用人為干預。事故時,工況急劇變化,在汽包水位的最初變化里往往會出現短暫而劇烈的相反趨勢(持續10～20s）,這種帶有欺騙性的相反趨勢,我們稱之為“虛假水位"。“虛假水位"其實并非虛假,它是短暫而劇烈的真實水位變化。汽包“虛假水位"問題,已經有大批人員對其進行了分析探討、試驗研究以及系統優化,但到目前為止,工況急劇變化下的汽包水位仍無法實現良好的自動調節,需及時介入調整?！疤摷偎?問題常常成為操作人員的困擾項,所以下面筆者將理論結合實際地對其進行一番論述,希望對相關工作人員能有所啟發和幫助。

1汽包“虛假水位"的產生機理

汽包“虛假水位"的產生不是由于給水量與蒸發量之間的物料平衡關系破壞所引起的,而是由于工況劇烈變化,使水體的汽泡含量突然增多或減少,引起工質體積突然地短時膨脹或收縮,造成汽包水位突然地短時升高或下降。

1.1水的熱力特性是引起水體中汽泡含量變化的本質原因

1.1.1飽和狀態的定義

當液體在有限的密閉空間中蒸發時,液體分子通過液體表面進入上面的空間,成為蒸汽分子。蒸汽分子處于紊亂的熱運動之中,相互碰撞并和容器壁以及液面碰撞,在和液面碰撞時,一部分蒸汽分子重新返回液體中。開始蒸發時,進入空間的分子數多于返回液體中的分子數,隨著蒸發進行,液面上方蒸汽分子的密度不斷增大,使得返回液體中的分子數也不斷增多。當單位時間內進入蒸汽空間的分子數與返回液體中的分子數相等時,則蒸發與凝結處于動平衡狀態,此時雖然蒸發和凝結仍在進行,但空間中蒸汽分子的密度不再增大,此時的狀態稱為飽和狀態。在飽和狀態下的液體稱為飽和液體,其對應的蒸汽是飽和蒸汽。

1.1.2飽和狀態下水的熱力特性

飽和蒸汽的溫度與壓力一一對應,當飽和液體所處空間的蒸汽壓力降低時,對應的飽和溫度隨之降低,一方面,由于此時液體的實際溫度高于此時蒸汽壓力對應的飽和溫度,液體分子變得活躍,產生大量汽泡,逃逸出液面變成蒸汽分子,蒸汽分子吸收了液體的熱量,使得液體實際溫度降低:另一方面,液面上方的蒸汽分子越來越多以后,汽壓上升,使對應的飽和溫度提高,直至與不斷降低的液體實際溫度相同,新的動態平衡建立。也就是說,當處于汽水飽和狀態的動態平衡被打破時,水的蒸發效應會被短暫加強或者減弱,從而引起水中汽泡的增減,但最終會自發地達到新的動態平衡。

1.2汽泡含量的變化引起水體比容的變化是引起“虛假水位"的關鍵因素

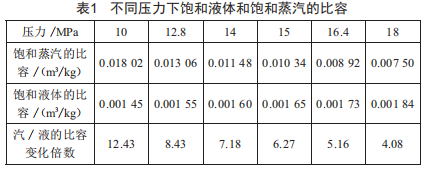

隨著壓力和溫度變化,水單相時的比容變化很小,而兩相時的比容變化倍數卻很大,通過查閱水蒸氣表,可以計算出不同壓力下飽和蒸汽比容相比于飽和液體比容的倍數,如表1所示。

2汽包“虛假水位"的具體原因和變化趨勢

對于汽包水位的研究,國內已有研究人員建立了合理簡化的汽包汽水動態模型,根據汽包汽水的質量守恒、體積守恒和能量守恒的原理,并推導出了最終的方程(詳細模型建立和方程推導可見參考文獻,限于篇幅這里只給出結論）,直接引用如下:

上式中等號右邊第一項為進出汽包的質量流量不平衡引起的水位變化,第二項為汽壓變化使得汽水體積變化引起的水位變化,第三項為水位以下蒸汽體積變化引起的水位變化。第一項可以理解為汽包真實水位的來源,而第二項和第三項則是“虛假水位"的組成部分。

實際運行工作中,“虛假水位"產生的常見原因可以概括為以下幾類:

2.1汽機側原因引起的主蒸汽壓力急劇變化

當汽機側負荷突然降低時,主蒸汽調門隨之突然關小,主蒸汽壓力和汽包壓力隨之升高,一方面,給水與汽包的壓力差增大,進入汽包的給水量受到阻滯而減少:另一方面,由于汽包壓力升高,此時汽包內實際給水溫度低于新壓力下對應的飽和溫度,汽包水體內部汽化受到抑制,水面下的汽泡數量大大減少,汽水混合物的體積相應收縮。兩方面共同作用,很快形成短暫的"虛假水位"(一般持續10～20s）。隨著時間的推進,汽包水位又上升,汽包水位呈現先降后升的趨勢,最終回到"0"位附近。當汽機側負荷突然增加時,水位變化情況相反。

2.2鍋爐側原因引起的汽包和水冷壁水溫急劇變化

當燃燒突然大幅減弱時,一方面,由于爐膛急劇降溫,水冷壁吸熱量急劇減少,汽包中的給水汽化受到強烈抑制:另一方面,由于給水溫度急劇降低,汽包和水冷壁中的給水體積急劇收縮。兩方面共同作用形成較強的"虛假水位",此后汽包水位又上升,汽包水位呈現先降后升的趨勢,最終回到"0"位附近。燃燒突然增強時,水位變化情況相反。

2.3給水溫度和流量的變化

當給水溫度突然降低時(例如高低加退出）,如調節汽包水位,會遇到"越加給水,水位越降,越減給水,水位越漲"的"虛假水位"現象。這是由于給汽包大量增加溫度較低的給水時,汽包內的飽和水會迅速減少,逐漸變?yōu)榍凤柡退?因水溫低而使得汽包水體體積收縮,同時由于進入水冷壁中的水溫下降,水冷壁中的沸騰起始位置上移,造成水冷壁內汽水混合物中飽和汽的含量減少而使得水體體積進一步收縮,汽包水位快速下降。給水溫度升高時,水位變化情況相反。

2.4其他各種原因

例如安全閥啟閉、四管泄漏、給水泵跳閘、爐水循環泵啟停等等。

3事故工況時汽包水位的控制策略

3.1事故工況

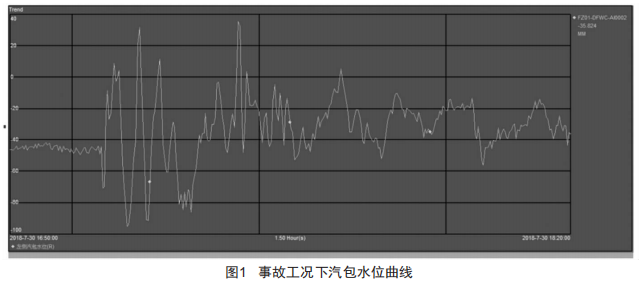

我廠#1、#2鍋爐采用亞臨界中間再熱強制循環鍋爐,配置三臺爐水循環泵、兩臺汽動給水泵和一臺電動給水泵。2018年,#l鍋爐A、B、C三套制粉系統同時故障,總煤量瞬間由136t/h降至35t/h,此時出現了很強的汽包"虛假水位",這是因?yàn)槿紵蝗淮蠓鶞p弱,汽包內的汽泡大量破裂,水位突然短時下降(如圖1所示,大約持續20s）。

3.2控制策略

（1）及時切至手動調節,在調節過程中,要能判明其變化趨勢和延續時長,不能因?yàn)槎虝r(shí)的高水位或低水位,而手動過快過多減水或加水:

(2）此時總體趨勢是負荷下降,主蒸汽流量下降,從而對應給水流量減少,應根據當前總煤量下對應的主蒸汽流量來實時調整給水流量:

(3）保持汽包水位低位運行,給水上水量寧少勿多,如果不小心加多了,可以通過汽包放水門進行放水,注意及時關閉:

(4）手動跟蹤主蒸汽壓力,保持汽包壓力穩定,使給水泵出力穩定:

(5）工況和汽包水位穩定后,一臺汽動給水泵保持固定轉速帶固定流量,另一臺汽動給水泵降低轉速不出水留作備用,防止兩臺汽泵的再循環門一直動作,也防止兩臺汽泵互相搶水,用電動給水泵進行水位微調,注意電動給水泵不要超電流。

4結語

水的熱力特性是引起水體中汽泡含量變化的本質原因,汽泡含量的變化引起水體比容的變化是出現"虛假水位"的關鍵因素。形成汽包"虛假水位"的具體原因有:汽機側原因引起的主蒸汽壓力急劇變化、鍋爐側原因引起的汽包和水冷壁水溫急劇變化、給水溫度和流量的變化、其他原因等。事故工況下的汽包"虛假水位"是事故處理時的誤導項,是操作的難點,作為一名合格的發電廠集控運行人員,應能較好地理解和掌握汽包水位以及"虛假水位"的產生機理、具體原因、變化趨勢和控制策略,方能保證事故處理時各項操作的及時性和正確性。
