引言

根據《煤電節能減排升級與改造行動計劃(2014一2020年)》(發改能源[2014]2093號)和《全面實施燃煤電廠超低排放和節能改造工作方案》(粵發改能電[2016]75號)文件的要求,某電廠2×135Mw超高壓燃煤發電機組污染物排放需要達到燃?xì)廨啓C(jī)組排放標準(NoC排放濃度不大于50mg/m3、二氧化硫不大于35mg/m3、煙塵不大于10mg/m3)。2018年進行超低排放改造,包括煙氣脫硝改造(原有催化劑更換＋加裝備用層)、電除塵改造(低低溫電除塵＋高效電源)、濕法脫硫增容、濕法脫硫協同除塵(高效除霧器改造)、煙氣再熱器,控制NoC、煙塵和二氧化硫排放基本滿足當前要求。

1NoC控制存在問題分析

該機組NoC控制技術采用的是選擇性催化還原煙氣脫硝sCR,sCR反應器布置在省煤器和空氣預熱器之間,共布置3層催化劑。脫硝出口和入口各裝有一套煙氣在線監測系統CEMs,煙氣取樣是單側單點取樣。

超低排放改造后投入運行一年多來,陸陸續續發現存在以下問題:

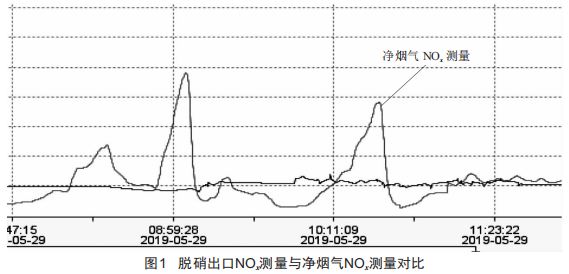

問題一:脫硝出口NoC測量與凈煙氣NoC測量值偏差大,多次出現凈煙氣NoC測量大于脫硝出口NoC的情況,甚至排放超標,如圖1所示。

問題二:sCR區出口NoC實測濃度信號來自脫硝CEMs系統,為了預防取樣管路堵塞,CEMs系統定時對取樣管路進行反吹掃,吹掃時間大約6min。吹掃過程中,NoC濃度值保持不變,導致了自動控制系統失效,在吹掃結束后,NoC濃度極易超標。

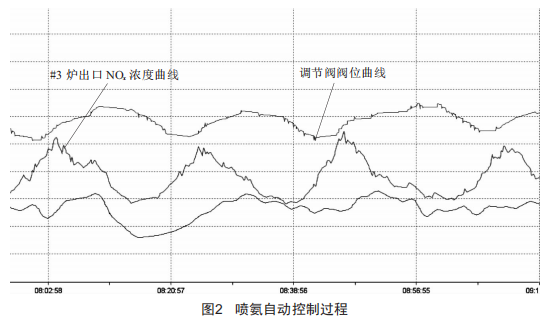

問題三:噴氨調整門自動控制異常問題。如圖2所示,紅色是#3爐出口NoC濃度曲線,藍色是調節閥閥位曲線。分析可知,#3爐噴氨自動控制存在明顯的等幅振蕩、滯后情況,靜態時設定值為35mg/m3,實際出口NoC濃度在22~43mg/m3范圍內等幅振蕩,周期為24min。

2解決方案

環保排放達標關系到企業的生死存亡,而近年來電力市場改革,老舊機組發電成本相對較高,企業效益差,技改費用有限。在這種背景下,針對近來NoC排放多次出現超標、控制異常的情況,為實現NoC排放的精準控制,企業只能挖掘內部潛力。首先在管理上加以重視,特意成立NoC精準控制攻關小組。小組設置組長一名,組員若干,小組職責如下:(1)每日檢查噴氨自動的實際運行情況,特別需要關注反吹、升負荷、啟制粉時的運行曲線、操作記錄:(2)出現異常超標時,組織進行原因分析,制定對應措施與方案,并形成記錄。

2.1問題一解決方案

凈煙氣NoC分析儀是超低排放改造時的新設備,安裝所在位置煙氣經過充分混合,成分分布均勻,流速穩定,測量可靠。脫硝出口CEMs系統是2014年脫硝改造時產品,多次用標氣校準結果顯示也是正確的。從圖1曲線分析,測量的偏差不是長期的,問題原因歸根于分析儀的煙氣取樣情況及運行工況。2012年時,為了降低生產成本,企業對鍋爐進行了改燒煙煤改造,從脫硝入口位置抽取煙氣用于制粉系統,這是每次啟停制粉系統都造成煙道流場波動很大的原因,給煙氣均勻取樣造成了困難。目前脫硝出口CEMS系統煙氣取樣為抽取式、單側單點取樣,而煙道寬敞,內部煙氣成分分布不均,導致采到的樣氣不具有代表性。這兩個原因造成了測量結果與實際值數據偏差大。

為了取到穩定、更加具有代表性的合格煙氣,近年來很多電廠都對煙氣取樣進行了網格取樣改造,以保證測量數據的真實性。從企業現有的經營狀況出發,暫時不具備進行該技術改造的資金條件,但技術上可以參考網格取樣。具體做法如下:(1)加長取樣管,由伸入煙道1s加長至2s:(2)原來取樣管只有1個取樣口,在取樣管上增加m取樣口,均勻分布:(m)在對側再增加一個取樣口,把取樣的煙氣混合后再處理測量。從實際運行情況看,該改造效果很明顯。

2.2問題二解決方案

問題二其實是所有CEMS系統存在的固有問題,為了消除反吹時被調量3Nx測量值不

動對控制系統調節質量的影響,現提出如下解決方案:

原控制策略如圖3所示。

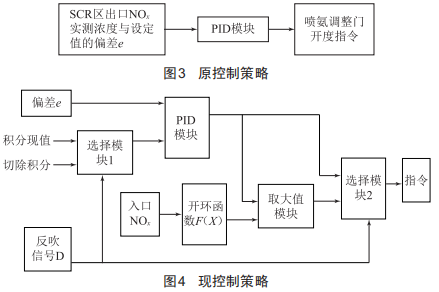

現控制策略如圖4所示。

2.3問題三解決方案

該機組噴氨調整門是氣動控制的,造成了等幅振蕩、控制滯后等問題,其實是由于控制邏輯算法參數沒有充分利用氣動調整門動作快、頻率高的優點。

噴氨自動控制邏輯主要是通過兩級PID算法控制噴氨調節閥開度,兩個PID算法參數分別為K:0.0002、Ti:5000和K:0.002、Ti:2m2,結合圖2曲線分析,基本整個控制過程只有第二個PID積分控制起作用。

處理措施如下:

修改PID算法參數為K:0.2、Ti:150和K:0.m、Ti:2m2,同時重新整定f(x)函數,將偏差上下限(1.15,0.85)修改為(1.2,0.85),該輸出為PID的偏差輸入,使得超過設定值時動作更快。

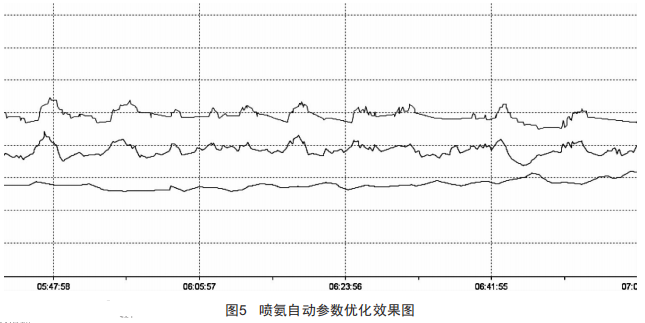

分析圖5所示曲線,靜態時設定值為00sg/sm,實際出口3Nx濃度能控制在m5~00sg/sm范圍內,且超出設定值時能在短時間內控制降下來,效果很明顯。

3結語

135Mw燃煤老機組實際運行中,在環保排放方面面對的困難要比百萬新機組多很多,而在經營壓力下,技術改造方面投入有限,面對這些困難,企業應積極調動員工的主觀能動性,進行各種分析嘗試,才能找到問題的解決之道。
