Fly-Buck 轉換器(如圖 1 所示)是一種生成低功率隔離偏置軌的簡單方法，因為它不需要任何基于光耦合器的補償環路或額外的繞組來調節隔離輸出。Fly-Buck 是一種初級側穩壓 (PSR) 轉換器。初級(非隔離)輸出使用閉環反饋直接調節。次級(隔離)輸出調節基于關斷期間初級和次級輸出電容器的變壓器耦合。

Fly-Buck 變壓器設計與反激式變壓器相比并沒有太大的區別。初級繞組是經過穩壓的輸出繞組。初級繞組的設計與降壓拓?fù)渲惺褂玫碾姼衅髟O(shè)計一樣簡單，而且類似于反激式變壓器中的穩壓二級繞組。電感值的計算與降壓拓?fù)渌玫挠嬎惴椒ㄏ嗤?，其中包括紋波電流、輸入電壓與開關頻率。標準變壓器設計理論的匝數比可用來計算未穩壓二級繞組上的二級匝數。不同繞組間的耦合是在所有層之間實現平穩交叉穩壓的關鍵，可最大程度減少漏電感及其相關問題，提高變壓器效率。

圖 1：Fly-buck 轉換器。

Fly-Buck 轉換器的無源次級調節環路中存在許多非理想元件，如圖 2 所示。這些阻抗導致公式 1 指定的目標次級輸出電壓與實際次級輸出電壓之間的不匹配。

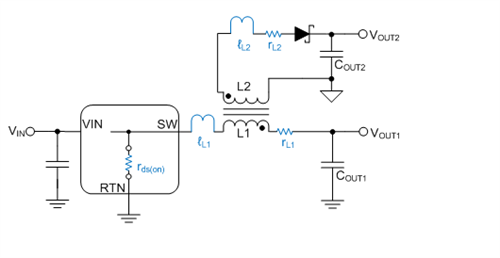

圖 2：Fly-Buck 轉換器調節環路中的阻抗。

隨著次級輸出上的負載電流增加，繞組電流和調節路徑中阻抗的壓降也增加。

二次穩壓可受到多種因素影響，其中包括輸入輸出電壓占空比、變壓器漏電感、電源傳輸(關斷時間 TOFF 下)過程中電流循環路徑的電阻下降，以及二極管正向壓降隨溫度及正向電流 IF 的變化等。與主動控制的一次輸出電壓相比，所有這些因素可降低二次輸出穩壓性能。在一些應用中，在線路電壓及負載電流范圍內對隔離式輸出進行穩壓，通常要比圖 1 所示電路所能實現的嚴格得多。

圖 3 顯示了電感繞組中的電流如何隨著負載電流的變化而變化。為了更好的調節，選擇漏電感低(耦合更好)和繞組電阻低的變壓器(耦合電感)。

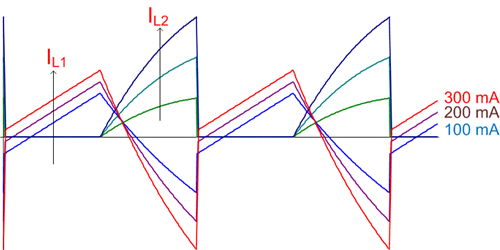

圖 3：次級負載增加時的電感繞組電流。

功率傳輸?shù)酱渭墏?cè)發生在降壓開關的關斷時間(同步整流器開關的導通時間)。對于給定的負載電流，次級繞組平均電流保持不變，而次級繞組導通時間縮短。這導致次級繞組中的峰值電流更高，并且變壓器的初級繞組和反射電流更高。

圖 4 顯示了較低輸入電壓對峰值繞組電流的影響。峰值繞組電流和斜率的增加導致 fly-buck 次級調節路徑的阻抗下降更大。因此，即使初級電壓得到調節，次級調節也會隨著輸入電壓的下降而受到影響。

圖 4：電感繞組電流與輸入電壓(或占空比)的關系。

為了獲得良好的調節，不要設計大于二分之一的占空比，除非次級上的負載非常輕：

D < 0.5(等式 2)

根據初級輸出電壓 (V OUT1 ) ，等效建議如公式 3所示：

公式 4 近似于高輸入電壓下 Fly-buck 轉換器的最大功率輸出：

對于較低的輸入電壓，最大功率受輸入電壓的限制，由公式 5 給出：

圖 5 中的圖表指導用戶估計 TI 的 Fly-Buck 系列穩壓器的最大可用功率。

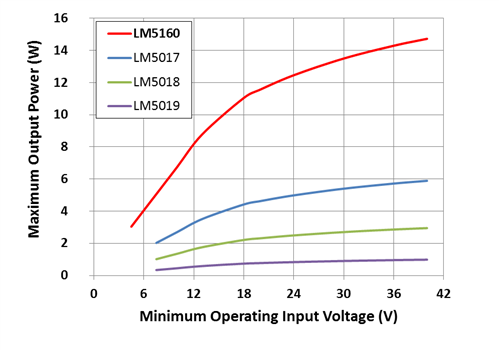

圖 5：TI Fly-Buck 穩壓器的最大輸出功率與最小工作輸入電壓的關系。

為確保您的 Fly-Buck 設計有足夠的輸出功率，請牢記以下準則：

· 根據圖 5 中的推薦功率范圍選擇穩壓器。

· 選擇變壓器的匝數比，使占空比保持在推薦范圍內。

· 最大限度地減少變壓器的泄漏，以實現最佳調節。
