引言

隨著科學的不斷進步,自動化程度的不斷提高,西藥發藥柜已普遍應用到各大醫院,這不但大大提高了醫院西藥和中成藥的配藥、發藥的效率,節省人力,節省成本,同時還大大降低了發藥出錯率。而對于我國傳統的中藥飲片配藥這一塊,自動化的應用還不是很多,這個主要是因?yàn)?傳統的中藥飲片包含了根類、莖類、皮類、葉類、花類、果實類、全草類、動物類、礦物類等藥材,形狀各異、密度不一,很難進行機械化、自動化統一處理。下面將介紹一款我們?cè)O(shè)計的在中藥飲片配藥上應用的自動化設備一自動藥柜系統。

1研發中藥飲片自動藥柜系統的目的

傳統的中藥飲片起碼有1000多種,常用的也有幾百種,拿廣東較大型的中醫院來說,醫院一般會用上的藥材就有600種左右,所以單靠配藥師記住藥存放的位置是比較困難的,而且容易配錯藥。為了改變傳統的醫院純?nèi)斯ふ{(diào)劑中藥方式,自動藥柜系統使用自動藥柜代替?zhèn)鹘y(tǒng)藥柜,使用軟件助手控制自動藥柜,根據處方藥材種類動態點亮指示燈,調劑師根據指示燈進行調劑,助手界面實時反饋調劑進展?fàn)顟B(tài)信息,從而達到提高醫院中藥調劑效率、降低調劑難度、降低出錯率的目的。

2中藥飲片自動藥柜系統的組成

該自動藥柜系統由自動化配藥設備及對接軟件系統組成,其中硬件部分包括自動化藥柜、配藥小車、補藥車、掃描槍、電子秤、電腦、服務器等,軟件系統包括1T軟件系統、工控機軟件系統。

3中藥飲片自動藥柜系統的工作原理

目前很多醫院都引進了第三方的Hospital1nformationsystem(簡稱HIS）進行行政管理與事務處理業務,本自動藥柜系統的1T軟件系統通過配置數據庫和數據庫表結構映射,實現與醫院的HIS系統層面的對接,從而從醫院獲取醫生開出的中藥處方,并且以處方單的形式導出來,同時該處方單的所有信息被傳輸?shù)阶詣?dòng)藥柜上,自動藥柜根據處方單上的中藥材名稱,通過指示燈亮燈的形式,告訴配藥師相關的中藥材所在的位置。

本自動藥柜系統可以根據業務量的大小、醫院配置配藥師的數量來設置藥柜燈和藥柜車的數量,當配藥師取到處方單并且將處方單的碼和自己的工作號識別碼掃描到系統后,藥柜相應顏色(如紅色）的指示燈就會亮,該配藥師只要推配藥小車到亮紅色燈的藥柜上就可以抓取對應的藥材,使用電子秤稱取需要的藥材量,該電子秤具有wiFi通信功能,可將實時數據輸送到1T信息系統上,實現數據的更新。藥材抓取完后,配藥師熄滅該指示燈,配藥小車上的平板電腦就會提示哪些藥材已經抓取。采用這種傻瓜式的自動藥柜,可以大大減輕配藥師的勞動強度,減少對配藥師的熟練程度的依賴,最主要的是能有效減少配藥師抓錯藥的情況出現。同時,該處方單與相應的配藥師有效關聯,這樣還可以有效追溯該處方的配藥師,方便過程管理。

該系統同時具備缺藥提醒功能及輔助補藥功能。我們可以根據藥材使用的頻率和使用量,設置藥柜藥材的缺料提醒數量,當藥材少于這個數量時,藥柜就會自動提醒配藥師去補料,補料時可以通過掃碼的形式錄入補料的數量,并且系統自動完成數據的更新。

藥柜的工控系統部分,主站我們采用了西門子CPU1515一2PN,分站采用了西門子ET200sP1o,各自動藥柜配備人機界面,通過HM1操作起來更方便,配藥小車和補藥車配備平板電腦、掃描槍、電子秤,以實現數據的同步傳輸。工控系統與1T系統之間采取OPC一UASERVER通信協議,實現通信。

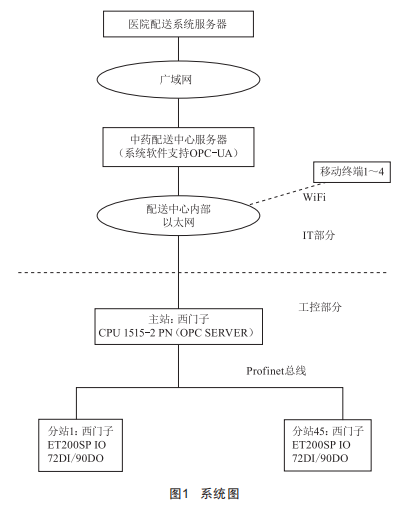

系統圖如圖1所示。

4結語

隨著技術的不斷進步,各領域的自動化程度將會越來越高,機器代替人手的工作將越來越多。這幾年,國家倡導將中國傳統的醫藥體系發揚光大,這不但要求我們要發展好中醫的醫療技術,同時還要改善相關的配套設備、設施。本文介紹了中藥飲片自動藥柜系統,此后我們將進一步提升相關方面的技術水平,包括處方單的審核、配藥后的自動復核等。
