引言

隨著SCARA機器人（圖1）,即選擇順應性裝配機器手臂在汽車工業、食品工業、制藥業、電子工業、醫療行業等領域的廣泛應用,對SCARA機器人的動作速率和重復定位精度提出了越來越高的要求。為確保機器人在工作過程中不會與周圍其他物體發生干涉,就需要求解機器人的工作空間?，F(xiàn)階段主要有解析法、仿真法和圖解法等多種方法用于分析與求解機器人工作空間。其中解析法通過多次包絡分析,存在直觀性差、求解復雜等問題:仿真法利用仿真工具直接觀察末端執行器參考點在工作環境下的可達性,實時性強,但不便于系統分析:圖解法方法簡單,表達直觀,利用工程圖學基礎中換面法的相關知識,把復雜的空間工程問題轉換為工程圖學問題進行求解,將基礎理論與工程實踐結合起來。

圖1sCARA機器人

1圖解法求解工程問題的一般思路

在工程應用中,常常采用圖解法求解度量和定位問題。例如,求解兩個交叉輸油管道之間的距離、兩個傾斜平面之間的夾角、機構的運動范圍等。此時處于一般位置的直線和平面難以滿足要求,必須采用換面法,將一般位置的直線和平面轉換為特殊位置的直線和平面。具體轉換過程可參考文獻。

對于這類問題,常常需要經過三步分析。第一步:將實際的物體抽象為空間的點、線、面:第二步:進行空間分析,明確所要解決的工程問題,進而確定采用幾次換面以及換哪個面才能解決相關問題:第三步:圖解分析,首先畫出投影圖,然后根據空間分析結果,進行投影變換,將復雜空間問題轉換為工程圖學問題,從而解決工程實際問題。其中空間分析是解決問題的關鍵,也是解題的重點和難點。如果空間分析錯誤,就會造成事倍功半。

2圖解法求sCARA機器人運動干涉問題

SCARA工業機器人在各行業中應用越來越廣泛,安裝機器人時,必須保證機器人的運動不能和周圍其他物體發生碰撞和干涉。而采用圖解法,可把這個工程問題抽象成工程圖學問題進行解決。

第一步:把機械臂完全展開時機械手的位置抽象為A點,把機械臂繞著轉動的軸抽象為一條直線MN,如圖2所示,將周圍危險位置平面抽象為平面BCDE,那么機器人的最大運動范圍就可以抽象為A點繞軸MN進行旋轉產生的軌跡圓的范圍。

圖2機器人抽象模型

第二步:空間分析。機器人運動干涉問題可以抽象為端點A繞MN旋轉過程中是否會和平面BCDE碰撞的問題。我們可以這樣分析:A點繞MN軸旋轉的過程中,實際上運動軌跡是一個圓。這個圓所在的平面肯定和平面BCDE有一條交線,如果能判斷出交線的位置,再根據交線與A點運動軌跡的關系,就可以判斷出機器人在運動過程中是否會發生運動干涉。

第三步:圖解分析。

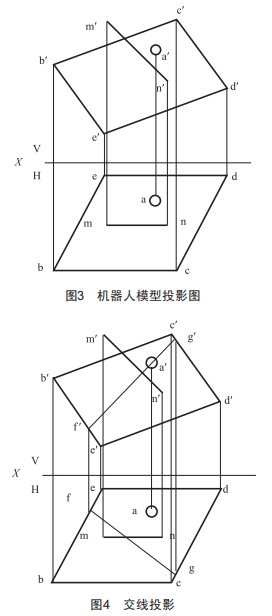

（1）求解A點運動軌跡所在平面與平面BCDE的交線。首先畫出抽象模型投影圖,如圖3所示,可以看出MN是一條正平線。A點繞MN旋轉,可知A點的軌跡應是正垂面。根據正垂面的性質可知A點的軌跡在正面投影具有積聚性,并且積聚在垂直于MN正面投影m'n'的一條直線上。過a'作m'n'的垂線,并且與b'c'd'e'交于f'g'。根據積聚性可知f'g'就是兩個平面的交線,根據投影規律再作出交線的水平投影fg,如圖4所示。

（2）判斷交線與A點軌跡的關系。要判斷交線與A點的軌跡圓之間的關系,首先同樣需要做空間分析,干涉問題空間分析如圖5所示。從圖5可以看出,要找出A點的運動范圍,必須作出A點軌跡圓的實形,A點的軌跡圓垂直于軸MN。當把MN用換面法換成投影面的垂直線時,此時軌跡圓是新變換平面的平行面,即可反映軌跡圓實際運動范圍。通過判斷交線與軌跡圓的投影是否存在交點,即可判斷在機器人運動過程中是否存在干涉問題。

通過投影圖可以看出MN是正平線,根據換面法相關知識可知進行一次換面即可將MN轉換成投影的垂直線。本文將更換H面,同時作出A點的軌跡圓的投影。換面后如圖6所示。

通過圖解顯然可以看出平面的交線f1g1與軌跡圓的投影存在交點,說明在運動過程中會發生干涉問題,應對sCARA機器人的安裝位置進行調整。

3結語

換面法是工程圖學基礎這門課程的基礎知識,但在教學過程中發現學員的學習熱情不高,感覺枯燥。本文將工程問題抽象成工程圖學問題,用圖解法分析了sCARA機器人運動干涉問題,將基礎理論知識同工程實際問題結合起來,有利于調動學員積極性,培養工程思維,對教學和工程實踐都有一定借鑒意義。
