引言

在供熱型汽輪機中,為使機組在冬季供熱條件下能夠?yàn)闊峋W(wǎng)提供更多的能量,同時在其他季節有較高的發電量,在汽輪機的高中壓缸和低壓缸之間安裝sss離合器是很好的選擇。sss(synchro-self-shifting,同步-自動-移位）離合器是同步自換擋離合器的簡稱,目前被廣泛應用于單軸共用發電機的電廠設備連接中,可根據需要將汽輪機低壓缸與高中壓缸轉子自動進行連接,或?qū)烧咦詣?dòng)脫開。

天津陳塘莊熱電廠"煤改氣"搬遷工程建設了兩套聯合循環機組,其汽輪機采用再熱、雙缸(高中壓合缸）雙排汽、可背壓、可抽汽、可純凝運行蒸汽輪機。本工程設計汽輪機采用"二拖一"背壓運行＋sss離合器的供熱方案,盡最大可能提高供熱能力,冬季按照背壓模式運行,將中壓缸的排汽全部用于對外供熱,非采暖期按照凝汽模式運行,使汽輪機供熱量達到最大化。本文主要對其安裝工藝流程進行簡單總結。

1sss離合器的工作原理

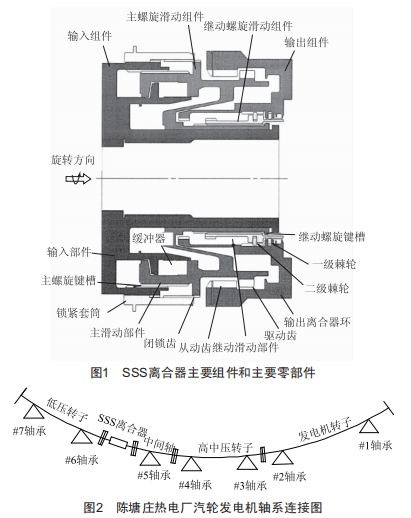

sss離合器是一種通過棘輪棘爪定位、齒輪傳遞功率的離合器,其構成主要包括4個組件,如圖1所示:輸入組件:繼動螺旋滑動組件:主螺旋滑動組件:輸出組件。輸入組件與汽輪機低壓轉子連接:輸出組件與汽輪機高中壓轉子連接:滑動組件是離合器內部的滑動部分,能夠軸向雙向滑移,從而實現離合器的嚙合及脫開,無需借助人工或其他輔助動力設備即可完全自動地實現汽輪機低壓缸工作的投入及脫離。這就好比將螺母擰到螺栓上,如果螺栓隨螺母自由旋轉,螺母也會隨螺栓旋轉。如果在螺栓持續旋轉時阻止螺母旋轉,則螺母將沿螺栓做直線運動。同時離合器還配有兩個液壓操作伺服裝置,能將離合器移至"鎖定"狀態,防止在離合器輸入速度比輸出速度相對慢時離合器自動脫開。其中一個伺服裝置裝有開關,可用電纜連接至主裝置控制中心。離合器的潤滑油從汽輪機的潤滑油系統分別供給輸入端和輸出端。

2sss離合器的應用

天津陳塘莊熱電廠"煤改氣"搬遷項目中,sss離合器安裝于低壓缸與高中壓缸之間的軸承座內,如圖2所示,使高中壓缸與低壓缸運行無牽連,電廠集控可根據負荷調整、采暖需求,調整低壓缸投入或者解列:通過sss離合器的嚙合和脫開,本工程汽輪發電機組有3種運行模式:模式I背壓運行:模式Ⅱ純凝運行:模式Ⅲ抽凝運行。

在純凝工況或抽凝工況下,sss離合器嚙合,汽輪機高中、低壓缸一起運行,驅動發電機發電,這時可以保證汽輪發電機有較高的發電效率:為使機組供熱最大化,即汽輪機背壓運行,sss離合器脫開,汽輪機高中壓轉子和低壓轉子脫開,此時只有高中壓轉子單獨驅動發電機發電,汽輪機中壓缸排汽通過供熱閥門系統全部用于熱網供熱,使供熱量達到最大化,這時低壓缸不出力做功。

3sss離合器的安裝工藝

sss離合器安裝實物圖如圖3所示。

(1）將中間軸與高中壓轉子連接,同時低壓轉子及高中壓轉子調整到K值位置,裝上臨時推力塊限制轉子移動,用專用找中百分表及內徑千分尺測量?jī)煽勘齿喍嗣娴膹较蚣拜S向位置,確保低壓轉子和中間軸聯軸器端面具有正確的分隔距離,同心并相互平行。(2）將離合器水平吊起,調整離合器,使輸入部件靠近低壓轉子靠背輪,然后緩慢將其放下。(3）轉動低壓轉子,使兩個靠背輪上標有編號的螺栓孔對齊,安裝螺栓并將其均勻擰緊,在連接靠背輪定位套管前,應在相對位置裝入兩個定位銷,以保證正確的旋轉和同心條件。擰緊所有螺栓后,安裝其余的定位銷,并將其擰緊。(4）轉動高中壓轉子,使兩個靠背輪上的螺栓孔對齊。將支撐環中分面上6個螺栓松開半圈左右。在兩個拉緊螺栓上抹少許潤滑脂,并將其通過高中壓轉子靠背輪插入輸出離合器環的兩個相對位置。將螺栓均勻擰緊,將輸出離合器環端正地拉向輸出端轉子靠背輪。如出現拉緊螺栓變緊(可能主離合器齒未對齊,不能內部嚙合）情況,則略微擰緊頂起螺栓,撬動離合器輸出部分,使其相對于離合器輸入部分稍微轉動一下,將兩者對齊,此時拉緊螺栓應松開,然后繼續拉攏兩靠背輪。(5）在連接靠背輪定位套管前,應在相對位置插入至少兩個定位銷,以保證正確的旋轉和同心狀態。擰緊所有螺栓后,安裝其余的定位銷,并將其擰緊,完畢后拆除起吊環。(6）離合器的脫開及嚙合程序:離合器在剛安裝好時處于嚙合狀態。要讓離合器脫開,應向后旋轉低壓轉子或向前旋轉高中壓轉子:要讓離合器嚙合,應向前旋轉低壓轉子或向后旋轉高中壓轉子。盤動時需利用滑動部件上的軟膜杠桿提供軸向輔助力。(7）離合器對中:脫開離合器(止鎖環靠輸出端）,檢查離合器的輸入、輸出部分同心度及法蘭結合面間隙。將百分表夾緊在固定于低壓轉子聯軸器頭的對準工具上,并將百分表表頭置于離合器輸出部件邊緣表面。依次測量高中壓轉子頂部0●及180●位置處的對中情況,0●和180●的平均值必須在廠家設計值的0.05mm以內。(8）液壓伺服裝置安裝:安裝前,確保裝置處于鎖止位置,在兩個伺服裝置最終定位時,鎖止套上的工作環與每個伺服裝置上的滑塊之間的冷態設定間隙一般為(0.1590.02）mm,測量此間隙時低壓轉子推力盤貼死工作面,以吸收低壓推力軸承的軸向間隙。

4離合器常見故障

汽輪機在使用sss離合器的過程中可能會出現以下故障:如果從動機械加速或盤車裝置電機關閉后,低壓轉子轉速卻無法降至低于高中壓轉子轉速,則表明離合器機構損壞并處于嚙合位置無法脫開:如果盤車電動機無法使靜止的從動機械旋轉(但其自身可旋轉）,或在低速時,其旋轉速度不能大于從動機械,則說明棘爪和棘輪機構受損,使得離合器無法嚙合。以上故障是由操作失誤造成的,尤其是操作期間缺乏潤滑油(潤滑油壓力要求在0.3MPp以上,以免滑塊部件過熱）或未對準,均需立即停止機組運行加以處理,以防問題擴大。

5結語

sss離合器在發電廠的實際應用符合國家節能環保的政策要求,在熱負荷大且穩定的情況下可為發電企業帶來較大效益。本文根據筆者基建現場安裝、調試經歷,結合廠家安裝使用說明書,主要對sss離合器的安裝流程進行了闡述,未來將有更多的供熱型機組推廣應用sss離合器。
