引言

近年來,隨著分布式光伏發電(Distributedphotovoltaicpowergeneration,以下簡稱PV）技術的迅猛發展以及國家新能源優先調度政策的執行,大量PV系統接入配電網,使配電系統從放射狀結構變?yōu)槎嚯娫唇Y(jié)構,電網潮流和短路電流的大小、方向和分布特性均發生改變。

光伏并網發電系統沒有旋轉慣量、調速器及勵磁調節系統,不具備調壓、調頻以及調峰能力。受其發電特性影響,當線路發生故障后,光伏電源對系統注入的短路電流遠小于并網后提供的短路電流,線路保護的靈敏度下降,導致保護裝置誤動或拒動,相鄰線路的瞬時速斷保護失去選擇性等。因此,原有保護方案不能滿足接入PV系統后配電網繼電保護要求,必須評估PV系統對配電網繼電保護的影響,研究新的保護策略。

1分布式光伏發電與配電網連接

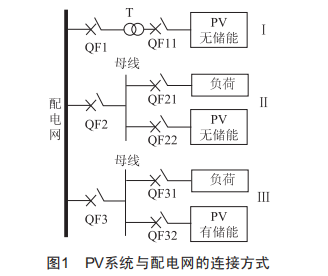

PV系統多分布在農村或山區,我國非城鎮地區配電網拓?fù)浣Y(jié)構大多為單電源輻射狀,UN為10kV或35kV,采用三段式電流保護作為配電網饋電線路保護。PV系統作為獨立電源,分為離網光伏發電、并網光伏發電和多能微網發電3種形式,與配電網的連接如圖1所示。

2分布式光伏發電對配電網繼電保護的影響

2.1配電網潮流分布變化

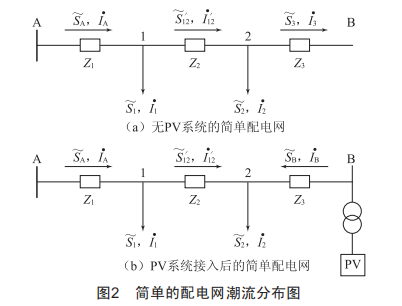

PV系統并入配電網后改變了原放射狀配電網的拓?fù)浣Y(jié)構,將單電源供電網絡變?yōu)殡p電源或多電源供電網絡。圖2(a）所示的放射狀配電網穩定運行時,網絡潮流分布沿著電源從始端A流向末端B。圖2(b）所示的接入PV系統后,配電網有兩個電源A和B,變?yōu)殡p電源結構,網絡有功和無功的潮流分布點均發生變化,且隨PV系統投入容量、負荷性質和大小、無功補償裝置投入容量等不同而出現位置不確定的情況。

2.2配電網電壓變化

正常運行時,放射狀配電網的電壓是沿著饋電線路潮流方向逐漸降低的。PV系統接入配電網后,饋電線路上傳輸?shù)墓β蕼p少,而PV系統又支持無功功率的輸出,因此導致一些負荷節點的電壓被抬高甚至超標。

文獻建立了IEEE13節點的配電網仿真模型,發現要想有效控制因PV系統接入配電網而抬高的系統節點電壓,使其能在規程規定的范圍內,就必須確定配電網的接納能力,限制PV系統的最大準入容量。

2.3配電網繼電保護變化

我國放射狀配電網上的故障80%是瞬時性故障,通常采用三段式電流保護無需設置方向元件即可有效地保護線路全長。PV系統接入配電網后,網絡潮流方向變復雜,功率分點不確定性增加,致使原網絡配置的繼電保護受到影響,具體表現為保護誤動作、重合閘不成功、保護范圍縮小等。文獻深入研究了PV系統接入配電網的路徑位置和光伏發電裝機總量對放射狀配電網三段式電流保護選擇性和靈敏性的影響。

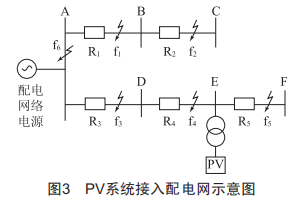

如圖3所示,在E節點接入PV系統。當f5處出現短路故障后,根據繼電保護選擇性原理切除故障的是保護裝置R5,流過R5的故障電流分別來自配電網電源和PV系統,較接入PV系統前電流值增大,提高了保護裝置R5的靈敏性。當PV系統相鄰的饋電線路AB在f5處發生故障,流過保護裝置的故障電流包含配電系統電源和PV系統兩部分,提高了保護裝置R1的靈敏度。但是,在此過程中Pp系統向保護裝置R3和RV提供反向故障電流,因R3和RV不具備方向性,當故障電流達到整定值后就會出現誤動作的情況。

3基于方向元件的配電網繼電保護的改進

受逆變裝置的影響,配電網接入Pp系統后方向元件的判據與非接入Pp系統方向元件的判據不同。文獻經過仿真研究確定,Pp系統采用非低電壓穿越控制時,配電網電源側和Pp系統側保護方向元件的動作判據分別為-84o≤g≤145o和-75o≤g≤144o:Pp系統采用低電壓穿越控制時,配電網電源側和Pp系統側保護方向元件的動作判據分別為-14o≤g≤145o和-75o≤g≤174o(g為保護安裝點電壓和正序電流之間的向量夾角）。

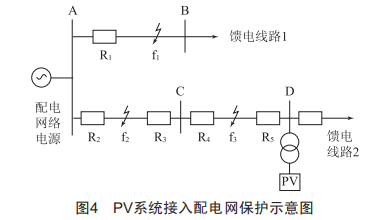

如圖V所示,配電網保護裝置R1、R2、RV動作于配電網絡電源提供的正向短路電流,保護裝置R3、R5動作于Pp系統提供的正向短路電流,二者不存在配合關系。按照文獻提出的電流保護整定原則,故障點出現在Pp系統的上游、下游或相鄰饋電線路上時,保護裝置均能夠按照設計的選擇性進行動作,切除故障部分,不會出現誤動作情況。

4結語

光伏發電裝機容量系統占比逐年加大,光伏發電受天氣影響較大、隨機性較強,給配電網繼電保護配置帶來了新問題。隨著科技水平的提高和理論創新,以及基于方向元件等保護技術的運用,光伏發電對配電網繼電保護的影響逐漸降低,運行可靠性不斷提高。
