通常稱為漏電電源或漏電的備用電源是系統中功率損耗的主要來源之一。我們可能認為我們的系統已關閉并且沒有功耗，但實際上即使打開電源，設備的一部分仍在運行并耗盡寶貴的電力。

隨著 ISO 62310 等標準的引入，在待機模式下處理電源變得非常困難，該標準定義了嚴格的測試程序來測試電源。這些嚴格的測試程序和要求使電器難以達到標準。

隨著當今電器的實施，電源是在微控制器的幫助下處理的，這當然會消耗電力來運行。雖然對工業設計至關重要，但微控制器也使系統難以消除漏電。這個問題可以很容易地通過設計一個系統來解決，該方式消除了使用不必要的組件 DC/DC 轉換器需要為系統處理器和系統的其他模塊供電，當激活待機模式時，這些 DC/DC 轉換器然后需要關閉。

通過使用集成電源管理 IC (PMIC) 解決方案，設計人員可以使用內置存儲器控制這些 DC/DC 轉換器的電源轉換，該存儲器保存電源序列以控制這些轉換器。

PMIC 是用于電壓轉換、穩壓、電池管理的集成電路。它們可以處理電源系統時序，為多種負載供電，并可以在過壓、欠壓、過流、熱故障等情況下提供保護功能。

單個 PMIC 可以管理多個外部電源，把不同的系統需求映射到適當?shù)姆€(wěn)壓器輸出電壓上。它們也可以用在各種處理器、系統控制器以及最終應用上，只需要更改相關寄存器設置或固件，而不需要重新設計新的集成電路（IC）。

因為當前的幾種趨勢，PMIC 市場正在飛速發展。一種趨勢是消費者對無線移動的追逐，帶來了對于小型、電池驅動設備的大量需求，隨之則需要更多高集成度電源管理解決方案，如圖 1-7 所示。該圖顯示了 Qorvo 的PMIC 解決方案如何大幅度降低組件數量和方案的整體大小。

同時，消費者和廠商對節能環保、減少碳排放類產品的需求也日益增長。全球的“綠色”潮流增加了對配備高效電源管理的電子產品的需求，讓電源管理成了一種非常重要并大受歡迎的特性。當今的 PMIC 之所以被廣泛使用，一個重要原因是它們可以滿足應用中的多種甚至全部電壓調整功能（如圖 1-8 所示）。這些多功能 PMIC 可通過固件來定制，從而適用于多種不同應用，消除硬件電路更改的高成本。上述特性讓它們可以在不同應用中平滑轉換，從而縮短產品上市時間。多功能PMIC或電源模塊也就能替代各種類型的穩壓器。

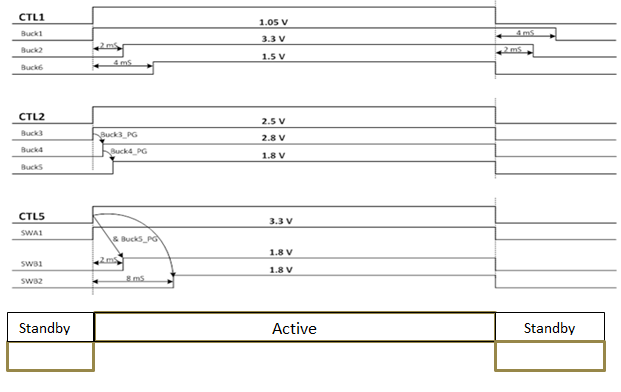

圖 1：電源狀態轉換的控制引腳

圖 1 顯示了使用系統上的三個引腳在系統待機狀態和活動狀態之間的轉換。這些控制引腳 CTL1、CTL2、CLTL5 始終在邏輯上接收來自處理器的信號，并將設備轉換為待機模式，從而無需使用微控制器等輔助驅動器來驅動這些引腳。所有電源都必須在配置的電源正常定時器超時內超過用戶定義的順序啟動閾值。如果任何電源無法正常打開，則會發生順序故障，并且所有受控電源都將關閉。當所有耗材達到其排序閾值時，電源監控器開始。然后將具有用戶配置的軌順序和軌間延遲的受控電源排序保存在內置的一次性可編程存儲器中。

使用 PMIC 可以節省用戶配置軟件的時間和精力，這些軟件可以在使用離散負載點解決方案完成時控制電源順序。通常，處理器在待機模式下需要向電源發送軟件命令以關閉電源以節省電力。命令由軟件設計者編程并加載到處理器中。當我們使用 PMIC 時，我們不需要軟件設計人員編寫這些命令，因為這些命令已經保存在 PMIC 中，從而節省了軟件設計人員的時間。

我們已經研究了 PMIC 允許我們消除系統上冗余設備的需求并允許我們在待機模式下通過在其內存中預編程序列來保持最大組件關閉的方式。這樣做可以讓我們在待機模式下達到盡可能低的功耗，從而減少漏電的力量！
