引言

故障定位是配電自動化的重要功能之一,由于單相接地故障是配電網中最常見的故障,研究單相接地故障定位方法對于減小停電范圍、縮短停電時間以及提高供電可靠性具有重要意義。我國中低壓配電網一般都采用中性點非直接接地方式,當發生單相接地故障時,故障電流小,尤其是消弧線圈補償導致故障線路與健全線路電流特征相似,因此,故障的準確檢測一直是個技術難題。經過多年的研究和實踐應用,單相接地故障選線技術已相對成熟,多數能夠準確地選定故障線路。在選出故障線路的基礎上,如何進一步檢測出故障點所在線路區段,即實現故障定位的技術尚不成熟,現場實際應用效果不好。

在現有的研究成果中,利用穩態故障信號實現定位的較多,如零序電流比幅法、零序電流比相法、零序?qū)Ъ{法、負序電流法、諧波分量法、零序電流有功分量法等,普遍存在受消弧線圈補償度影響、存在檢測盲區以及定位時間長的缺點:利用暫態故障信號進行定位的方法,因不受消弧線圈影響且定位速度快,是目前的研究方向。如暫態零模電流相似度法、無功功率方向法,能快速準確定位,但存在線路電壓獲取、波形同步、波形傳輸?shù)葘嶋H困難。小波變換法能很好地解析信號的頻率特征,但算法相對復雜,實際應用前景有待檢驗。

本文以暫態零模電流相似度法為基礎,以零模電流暫態分量的諧振主頻率為特征量,作為計算相似度的依據,實現區段定位。由于無需波形同步及波形傳輸,故降低了對采樣裝置和通信系統的要求,避免了通信故障導致的定位錯誤。

1單相接地故障的暫態特征和故障判據

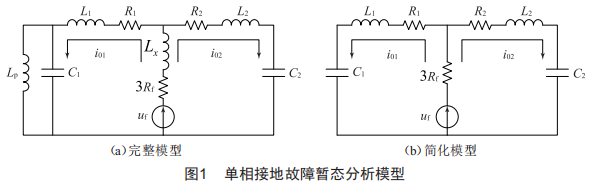

單相接地故障暫態分析時,常用m形線路模型,精度高,計算復雜。理論分析表明,由于中低壓線路通常較短(在10km以內),對于頻率在2000Hz以內的暫態分量來說,采用r形模型和m形模型誤差不大,因此下面采用r形線路模型,建立如圖1(a)所示的單相接地故障暫態分析模型。圖中R1、L1分別為去除故障點下游電阻、電感的系統的總電阻及總電感:R2、L2分別為故障點下游線路的電阻及電感:C1為去除故障點下游對地電容的系統的總電容:C2為故障點下游線路對地電容:Rf為接地電阻:uf為故障點虛擬電壓源:i01、i02分別為流經故障點上游和下游的零模電流。

由于暫態分量頻率較高,消弧線圈Lp以及線模網絡Lx的影響可忽略,由此得到簡化分析模型,如圖1(b)所示,其中各符號含義和圖1(a)相同。

根據圖1(b)的簡化模型,以零模電流i01、i02為變量,可得到回路電壓方程分別為:

其中,虛擬電壓源為uf=Umsin(/l+o),解微分方程并略去穩態量,可得故障點兩側暫態零模電流分別為:

式中,i01,l、i02,l分別為故障點上下游暫態零模電流:e為自然常數:

分別為故障點上下游暫態電流的衰減系數:

分別為故障點上下游暫態零模電流的主諧振頻率。

由于健全線路與故障點上游線路長度之和遠大于故障點下游線路長度,則有C1>C2、L1>L2,所以有/01=/02,即故障點上游暫態零模電流的主諧振頻率遠小于故障點下游,而故障點兩側頻率偏差不大。

根據故障點上游零模電流的主諧振頻率遠小于故障點下游這一特點,當選線裝置選出故障線路后,可以根據相鄰檢測點暫態零模電流的主諧振頻偏差大小,實現故障定位,具體方法為:從母線開始,計算當前檢測點和下一個檢測點零模電流主諧振頻率比,如果頻率比小于1/2,則認為故障點在這兩個檢測點之間:否則,故障不在這兩個檢測點之間。

2基于配電自動化的單相接地定位

從上文分析可以看出,故障定位需要檢測出暫態零模電流的主諧振頻率。在實現了配電自動化的配電網中,FTU分布在整個配電網的線路節點處,配電自動化主站可從分布的FTU獲取檢測點的暫態故障電流波形,然后由自動化主站計算各檢測點的暫態零模電流的主諧振頻率,但該方法和常規基于波形相似性的方法一樣,都需要波形傳輸,失去了本方法的最大優點。更合理的方法是由FTU計算出暫態零模電流的主諧振頻率,直接將其上傳至主站,從而極大地降低對通信系統的要求。而對于一些自動化程度低的配電網,可通過三相電流合成的方式得到零序電流,如利用帶電流互感器的故障指示器或其他電流采集設備獲取三相電流,然后通過計算得到故障零序電流,用數字濾波器濾除穩態分量后(工頻分量),便可得到暫態零模電流,計算出主諧振頻率后上傳至主站。

具體在配電自動化系統中實現單相接地定位的流程為:

(1)配電自動化系統主站接收選線裝置上報的故障線路結果:

(2)各檢測點計算暫態零模電流的主諧振頻率,將結果上傳至配電自動化系統主站:

(3)主站從故障線路出口處向下搜索,找到暫態零模電流頻率比小于設定閾值的區段,即為故障區段:

(4)如果到最后一個區段頻率比仍不小于設定閾值,則最后一個檢測點的下游區段為故障區段。

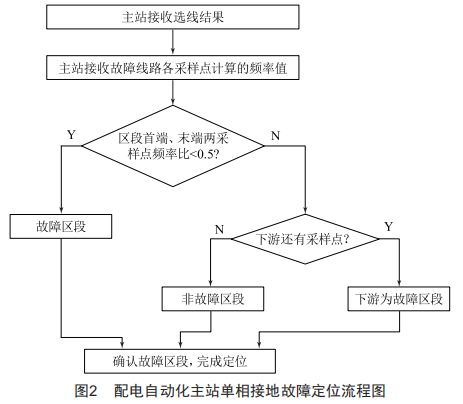

圖2給出了配電自動化主站實現單相接地故障定位的流程圖。

3仿真驗證

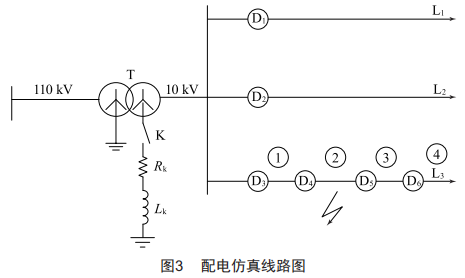

為驗證定位方法的準確性,下面對圖3所示系統進行仿真。圖3中,共有3條10kV出線,分別為L1、L2和L3,其中線路L1與L2均只有一段,線路L3分為①、②、③、④共4段。系統中有D1至D6共6個檢測點,接地故障點位于D4、D5之間的②區段上。開關K用于改變中性點的接地方式,可分別對不接地系統和經消弧線圈接地系統進行仿真。具體仿真線路參數為:L1=8km,L2=30km,①區段長4km,②區段長1km,③區段長2km,④區段長0.5km,正序阻抗為:1=0.17＋j0.38Q/km,正序?qū)Φ貙?dǎo)納為b1=3.045us/km,零序阻抗為:0=0.23＋j1.72Q/km,零序?qū)Φ貙?dǎo)納為b0=1.884us/km,各條線路等效負荷阻抗統一采用71=400＋j20Q。

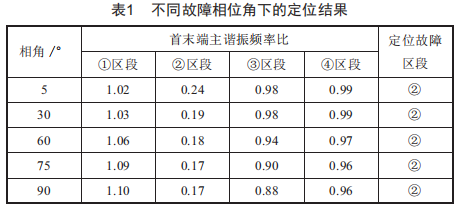

仿真中,首先考察不同接地故障相位角對定位結果的影響,設接地電阻為5Q,故障區段發生在②區段。按照前文的故障判據,首先讀取各檢測點的暫態零模電流主諧振頻率,然后計算各區段首端和末端的主諧振頻率比值,如果比值小于0.5,則該區段為故障區段。表1給出了部分仿真結果。

從表1的定位結果可以看出,不同故障相位角下,本定位方法都可準確定位。同樣,在固定相位角的情況下,改變接地電阻大小,本定位方法也可準確定位。

切換開關K的狀態重新進行仿真,可以看出無論是中性點不接地系統還是經過消弧線圈接地系統,本定位方法均可準確定位。為節省篇幅,本文未給出全部仿真結果。

4結語

本文利用r形線路模型建立了適用于故障點兩側暫態分析的電路模型,忽略消弧線圈電抗和線模電抗后,得到簡化電路模型。利用簡化模型求解零模電流的暫態分量,得出了故障點兩側暫態零模電流主諧振頻率差距較大的暫態特征。基于此特征設計了以暫態零模電流主諧振頻率為基礎的配電網單相接地區段定位判據,進而設計了基于配電自動化的單相接地故障區段定位方法,仿真結果驗證了方法的正確性。本方法不受中性點接地方式及線路參數影響,計算簡單且通信數據量小,具有較高的工程實用價值。
