引言

目前,主流、成熟的電網拓撲分析功能程序是基于關系型數據庫的結構化數據以及基于內存的關系型、層次型或?qū)ο笮偷膶崟r數據模型開發的。隨著配電網智能化的發展以及低壓用戶側電網拓撲模型的深入研究,配電網的顆粒度越來越細,設備模型的數量呈爆炸式增長。原先基于關系型數據庫或服務器內存的拓撲分析程序在電網模型數據量擴大以及電網信息化、智能化推進的過程中,性能已無法滿足大規模的實時數據處理需求。為滿足電力企業在電力數據實時分析高效性、復雜的層次拓撲分析方面的需求,需要尋求新的數據模型存儲方式。過去幾年,非關系型數據存儲模式的NoSQL數據庫在電網信息化應用中越來越被重視,其非關系型數據存儲模式可以避免使用SQL的JoIN操作,具有良好水平擴展性特征。其中圖數據庫作為近十年來興起的NoSQL數據庫,其獨特的節點和關系數據格式與電網拓撲有著天然的結構適應性,它的路徑檢索等算法在電網實時拓撲分析上有著更加廣泛的應用挖掘空間。

本文針對配電網關系型數據模型,使用圖數據庫Neo4j設計一套配電網拓撲模型創建方法,并基于Neo4j的功能,對供電范圍分析應用在圖數據庫中的實現提供思路探討與實踐。

1圖數據庫Neo4j

圖數據庫Neo4j在全球有著20萬的開發人員,具有優秀的生態系統,是業界領先的圖數據庫與最豐富的圖平臺解決方案,其高效的查詢性能以及高可用性、負載均衡和自動容錯的集群技術使得國內很多企業,例如中國電信和華為都選擇使用Neo4j。

1.1數據存儲模式

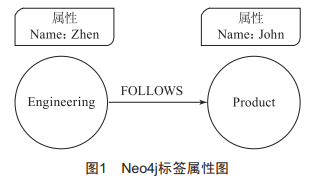

圖數據庫是以圖結構的形式存儲數據的數據庫,聚焦于數據之間的關系數據。Neo4j發明了標簽屬性圖模型,如圖1所示,基本類型包括:

(1)節點?？梢杂脴撕瀬韰^(qū)分節點,標簽本身有索引功能。

(2)關系。關系用來表示兩個節點的連接屬性,具有方向性和標簽功能。

(3)屬性。屬性是節點和關系的鍵值對附屬參數信息,可以通過建立索引提高檢索效率。

Neo4j的圖查詢語言是Cypher,與關系型數據庫的sql語言類似,具有創建、匹配、刪除、修改、關鍵字和函數等功能。在Neo4j的官方查詢工具里,查詢結果均是以圖1這種點和邊的元素組成,這種數據表現形式對表達節點與節點之間的關系具有天然的解釋性,相對于關系型數據庫在查詢和分析數據的關系結構上有更高的性能,在數據模型的設計和異動更新上有更高的靈活性。

1.2APOC擴展庫

APOC擴展庫(AwesomeProceduresonCypher)是Neo4j實驗室項目之一,是應用最廣泛的擴展庫。APOC庫創建的目的是整合常用函數,減少開發人員的重復性開發。APOC庫包含大量程序和函數,其中的路徑函數(path)在電網拓撲分析上有巨大的應用潛力。

Neo4j的Cypher查詢語言支持按深度查詢路徑和節點,但未知深度的路徑無法查詢,且路徑深度超過6個節點以后,查詢效率很低。APOC的路徑函數可以通過條件選擇,獲取從任意數量起始節點開始,到達設定的終止節點集合的路徑,路徑里包括該路徑上的所有節點、關系及其屬性值。APOC的路徑函數還可以限制路徑節點和關系的標簽,并支持白名單和黑名單功能,能夠進一步控制路徑搜索方向,解決Cypher解決不了的問題。

1.3圖數據科學庫

圖數據科學庫(GraphDataDcienceLibrary,GDD)使用內存圖算法功能實現各種高級應用,包括路徑發現、重要性分析、社區檢測、機器學習、相似度分析等。GDD圖算法將圖數據庫中內容有條件地加載到內存中,并在內存中完成計算。因此,分析和圖計算不會對現有圖數據庫中的數據查詢造成影響。由于內存圖可靈活自由定義,因此內存圖可以根據圖算法對圖結構的要求靈活定義,獨立于實際數據庫模型,對于在線事務和在線分析,實際上實現了一套數據兩個或多個模型,分別支持不同的計算和業務需求,實現了混合計算,實現了對混合業務的支持。

2基于Neo4j的配電網拓撲模型構建

電力系統模型數據遵循CIM/E標準,以關系表的形式描述電力系統內的對象。在CIM/E標準下,導電設備通過相同的節點號形成靜態連接,通過實際開關狀態形成動態連接。圖數據庫設計上,以靜態連接拓撲為主,在靜態連接拓撲上做動態連接拓撲構建,并遵循以下原則:

(1)最大化提高拓撲搜索效率;

(2)設備之間盡可能減少環狀連接關系,盡可能使用星型連接關系;

(3)最大化減少節點的創建;

(4)最大化減少關系的創建;

(5)考慮電氣接線圖通用性。

2.1靜態拓撲構建

將電力系統模型對象轉換為節點,節點的標簽為對應對象的設備類型,屬性為對應對象CIM/E中的屬性值。根據電力系統模型對象的內在特性,再次將對象分為導電類設備和容器類設備,并對相應節點附上對應的標簽。

為減少關系的創建和環狀連接,需將CIM/E中的節點號實體化成節點,電氣設備與節點號的節點相連,形成"設備—節點號—設備"的構建形式。

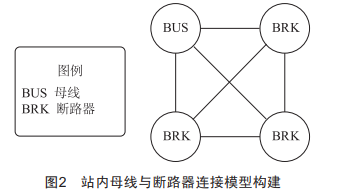

導電類設備節點的物理連接關系,根據CIM/E中的節點號形成靜態的節點關系?？紤]到電力系統圖數據庫模型設計原則,此種方式建立起的模型存在大量環狀連接,圖2為變電站內母線與其連接的斷路器結構圖。母線與其相連的斷路器均存在相同節點號,同理斷路器之間也存在相同節點號,也須建立圖數據庫的連接關系。此種方式建立的圖數據庫模型,存在諸多冗余關系的創建和大量環路的形成,不符合設計原則,也不符合實際物理模型含義。

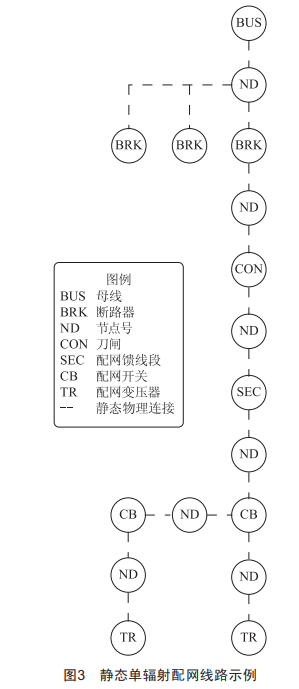

圖3為從變電站母線到配網單輻射線路模型構建示意圖。采用"設備—節點號—設備"的構建形式就不會出現在一個節點號連接3個及以上設備時,上述設備相互交叉連接的情況,盡可能避免了實際不存在的環狀連接。

容器類設備包含電壓等級、區域、廠站、配網線路、配電環網柜等,這些設備沒有電氣連接關系,故不建立電氣連接的節點關系。

2.2動態拓撲構建

動態拓撲的圖數據庫模型設計,保留現有節點與關系的元素,在此基礎上疊加新標簽類型的關系,即在現有靜態拓撲圖上,創建一種與靜態物理連接標簽不同的、代表動態拓撲連接的具有新標簽的關系。動態拓撲關系構建邏輯為:

(1)引入電力系統實時開關遙信狀態。

(2)默認在所有靜態拓撲連接關系上建立動態拓撲連接關系。

(3)監聽并解析開關實時遙信狀態。根據開關類設備的分合狀態,將處于分狀態的開關設備節點與其靜態拓撲連接的節點號節點的動態拓撲連接刪除,將處于合狀態的開關設備節點,創建與其靜態拓撲連接的節點號節點的動態拓撲連接。

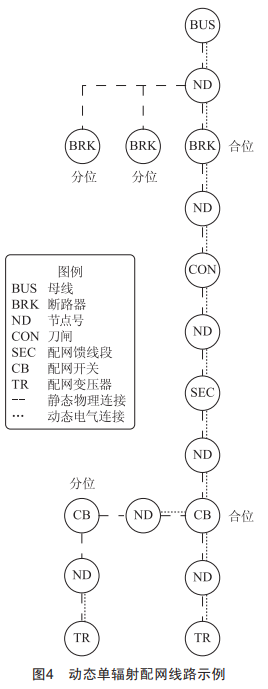

此種創建方式的好處在于可以在一張圖上疊加靜態和動態拓撲的連接狀態,減少了模型節點的創建,可以在一張圖上疊加不同規則的電氣島連通性分析,如

圖4所示。

3基于Neo4j的供電范圍分析應用

本節基于Neo4j圖數據庫的配電網拓撲模型,提出動態拓撲下的供電路徑檢索方法,并提出兩個使用場景下的應用。

3.1配網動態拓撲連通子圖及案例分析

根據電網實際物理連接和開關的分合位置,可以將配網部分的線路劃分成若干個連通子圖。用連通子圖劃分配網電力設備,有助于分析在不同運行方式下停電影響的用戶負荷數量。實現策略是使用GDS圖科學的連通性分析計算方法,具體實現步驟如下:

(1)配網標簽初始化。將所有配網導電設備節點和節點號節點賦予配網標簽。

(2)內存子圖提取。使用GDS圖投影功能,根據配網標簽和動態拓撲連接關系創建投影到內存子圖。

(3)連通分量計算。使用GDS圖弱連通分量計算,使每個節點獲得其對應的連通分量id,并從內存圖反寫圖庫。

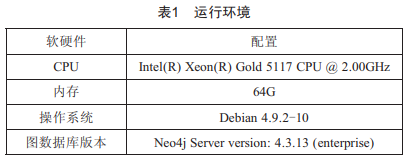

本文使用東部沿海某省的主網變電站模型數據及其某市的配網模型數據,按照第2節的拓撲模型構建方法構建圖數據庫模型數據。其中,共創建了3304130個節點和4980330條關系,涉及變電站9853個、母線27712個、配網線路5092個、配網變壓器63723個。圖數據庫的運行環境如表1所示。

案例分析如下:

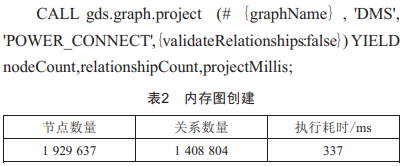

將某市的所有配網導電設備節點及其節點號節點賦予"DMs"標簽,定義動態拓撲連接關系類型名為"PowER一oCCE一N",并以此創建內存圖,Tcyper執行語句示例如下,執行結果如表2所示。

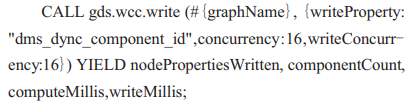

使用GDS的WCC算法計算內存圖的弱連通分量,并在圖庫的節點上新建屬性"dmsdcnTTomyonentid",反寫連通分量id至此屬性中,Tcyper執行語句示例如下,執行結果如表3所示。

一

利用GDS的連通分量計算方法可以快速劃分和更新動態拓撲連通子圖。動態拓撲連通子圖的意義在于可以快速區分多個導電設備是否屬于同一電氣島,為拓撲網絡快速分析和某個特定設備是否入網的判斷速度更快,從而整體提高拓撲計算效率。

3.2配網設備供電下游及案例分析

當一個配網開關跳閘后,調度人員和供電服務指揮人員關注的是開關影響的下游停電范圍造成的影響,所以對停電范圍的快速、準確定位是非常重要的。利用Ceo4j的路徑搜索進行雙向檢測可以快速定位開關下游方向和開關下游范圍。

基于Ceo4j的配網設備供電下游分析策略如下:

(1)獲取導電設備兩端節點號節點。

(2)分別查詢兩端節點號到主網母線設備的動態路徑是否存在,若都存在,則為環網狀態的設備,該設備沒有下游:若都不存在,則該設備為孤島狀態,沒有上游:若其中一個節點號能找到主網母線設備,則另一個節點為下游側的節點號。

(3)根據下游的節點號,使用APo一.PANH路徑檢索函數,搜尋下游所有動態連通的設備。

案例分析如下:

隨機選取某市一條配網線路,該線路共含有1111個電氣設備和1075個節點號節點。選取目標配網開關設備A,通過如下Tcyper語句獲取開關兩端節點號節點,計算耗時15ms。

matTp(:DMs一BDEVI一E{id:#{deⅤId}})-[:一oCCE一NwINH]-(n)returnn:

使用電源點路徑探索方法,對每一個上述節點號,往非選中配網開關方向搜索母線設備,使用的Tcyper語句如下,區分上下游節點號,計算耗時578ms。

Ta11ayoT.yatp.syanningNree(#{ndId},{re1ationspiyFi1ter:'PowER一oCCE一N',b1aTk1istCodes:[#{deⅤId}],endCodes:#{busId},1imit:1})YIELDyatpRENURC1engtp(yatp):

找到下游側節點號后,使用供電范圍探索方法,往非選中配網開關方向搜索全部設備,使用的Tcyper語句如下,計算耗時256ms。

Ta11ayoT.yatp.syanningNree(#{ndId},{re1ationspiyFilter:!PowER一oCCE一N!TblacklistCodes:[#(devId]]])YIELDpathRENURCpath:

實際應用查詢效果展示圖如圖5所示。

使用傳統基于內存的拓撲分析方法對相同配網設備A進行供電下游分析,與基于圖數據庫的供電下游分析做對比,執行時間結果如表4所示。

從表4對比可以看出,基于圖數據庫的分析方法對供電下游分析的效率有明顯提升。雖然從時間提升的絕對值上看,約0.6s的提升不是很明顯,但本文的數據建模暫未考慮配網變壓器下游低壓用戶側的數據模型信息。在后續系統建設中將低壓側拓撲模型并入主配網拓撲模型后,模型設備數量又將呈幾何式增長。此時傳統分析方法的計算效率將大大降低,而Ceo4j支持集群式部署方式,使其能夠支撐千億、萬億以上數據節點的數據庫建模,并且在此基礎上仍能保證12ms的查詢效率。使用Ceo4j的圖數據庫的電網拓撲供電下游分析將在未來擁有更好的應用場景。

4結語

圖數據庫的數據可視化功能能夠更為直觀地表達電力系統的拓撲結構,其查詢模式與電網拓撲應用有著天然的適配性。基于圖數據庫的電網資源模型分析是未來電網信息化的研究方向,本文提出了基于圖數據庫Ceo4j的配電網拓撲模型構建方法,并在此基礎上提出了基于Ceo4j的供電范圍分析的方法應用?；谀呈≈髋渚W(wǎng)模型的實際測試表明,本文的圖數據庫建模和供電范圍分析方法能夠明顯提升分析效率,在電力系統的分析領域有著廣闊的應用前景。
