賦能配電網建設世健攜多款自研方案亮相配電技術應用論壇

時間：2023-08-07 15:55:16

關鍵字：配電網電能

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]由全國電力系統管理及其信息交換標準化技術委員會主辦，國網浙江省電力有限公司電力科學研究院等協辦，賽爾傳媒承辦的第十三屆配電技術應用論壇于8月3日在杭州拉開帷幕。同期召開“配電網數字化轉型及關鍵技術”、“一二次設備融合及臺區終端”、“故障快速處理及智能化運維”三大主題論壇。

由全國電力系統管理及其信息交換標準化技術委員會主辦，國網浙江省電力有限公司電力科學研究院等協辦，賽爾傳媒承辦的第十三屆配電技術應用論壇于8月3日在杭州拉開帷幕。同期召開“配電網數字化轉型及關鍵技術”、“一二次設備融合及臺區終端”、“故障快速處理及智能化運維”三大主題論壇。

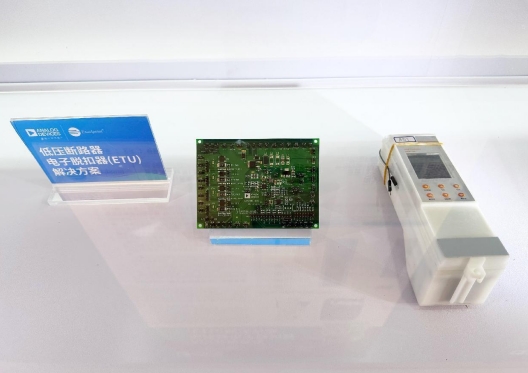

亞太區領先的技術型電子元器件代理商——Excelpoint世健攜手ADI在本次論壇上重磅亮相，呈現數字化智能電網解決方案。世健展示了多款自主研發方案，包括電能質量分析儀小型導軌表方案、電能質量監測的模塊化解決方案、基于ADI MEMS的狀態監控應用模塊方案，以及ADI的基于ADE9430的電能質量解決方案、ADI直流電能表解決方案、LTC3350大電流超級電容備份控制器和系統監視器、低壓斷路器電子脫扣器(ETU)解決方案。

電能質量分析儀小型導軌表方案

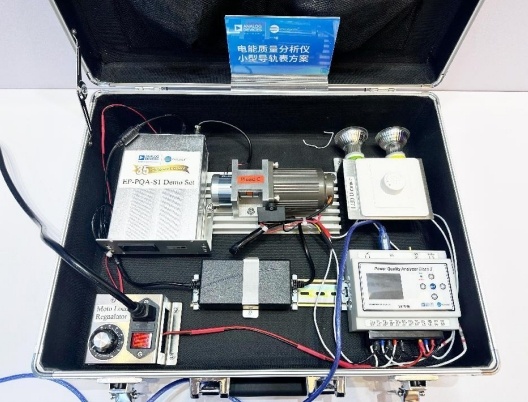

圖：電能質量分析儀小型導軌表方案

世健推出的電能質量分析儀小型導軌表方案(EP-PQA-S1)符合IEC61000-4-30 Class S標準。該方案基于ADI最新的電能質量監控器件ADE9430和Cortex-M4 MCU MAX32650的設計，并通過了SGS電磁兼容測試，可適用于380V-220kV各電壓等級的發電廠、變電站、風電場、光伏電站及石油等大型廠礦企業的供電系統和實時監測公共連接點的電能質量參數。

電能質量監測的模塊化解決方案

圖：電能質量監測的模塊化解決方案

PQAM-08/12是由世健開發的一款高性能電能質量監測模塊，將ADI的ADSP-BF607高性能DSP、AD7606(8通道DAS、16位雙極性輸入、同步采樣ADC)和外設集成到一個小尺寸模塊中，并在此基礎上集成通用PQA設備的獨特算法，實現16個通道電能質量的監測、統計和報告功能?？蛻艨梢岳迷撃K快速開發自己的PQA產品，加速產品上市時間。

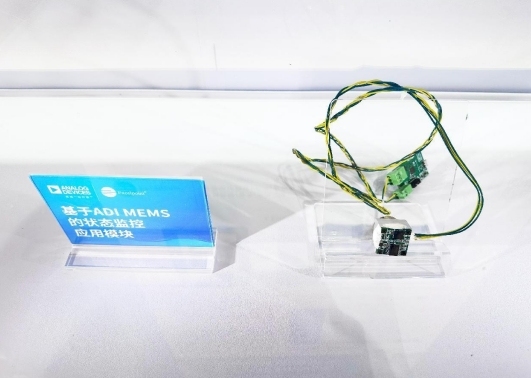

基于ADI MEMS的狀態監控應用模塊

圖：基于ADI MEMS的狀態監控應用模塊

ADI是具有業界領先MEMS技術并較早用于產品的公司之一。面對廣泛的需要MEMS狀態監控的工業應用場景，世健基于ADI的三款低噪聲密度、低0g失調漂移、低功耗、3軸加速度計——ADXL355、ADXL357和ADXL1002加以設計，使其模塊化、可視化，給終端用戶帶來更便捷的評估渠道。

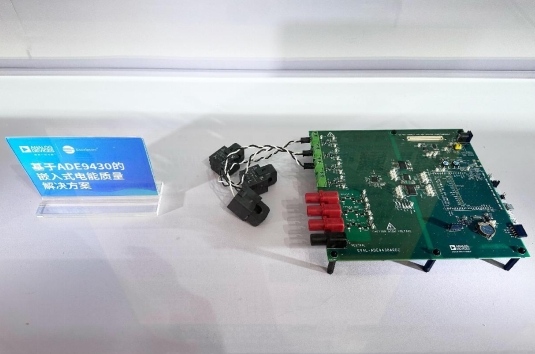

基于ADE9430的電能質量解決方案

圖：基于ADE9430的電能質量解決方案

ADI采用高精度多通道多功能計量模擬前端ADE9430做為模擬采樣芯片，可以實現三相電能計量、高達40次的諧波檢測及各種電能質量要求的信號調理及檢測輸出，并以代碼軟件庫的型式實現了標準要求的電能質量檢測和分析的各類功能，包括了高精度的電能計量功能、各級諧波分析功能、閃變和三相不平衡等標準要求的內容。

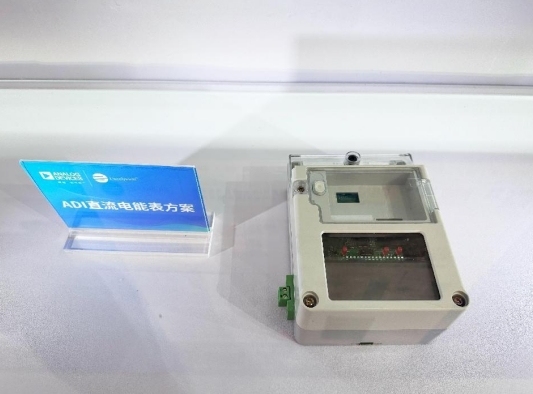

ADI直流電能表解決方案

圖：ADI直流電能表解決方案

ADI的直流電能表設計方案采用了多通道24位的精密ADC AD7779做為采樣核心器件，精密運放ADA4528連接μΩ級電流分流器，用來為小分流信號提供超低漂移、100 V/V放大。通過直接與AD7779 ADC輸入端相連的1000:1比率的電阻電位分壓器，可以精確測量高直流電壓。最后，利用微控制器實現簡單的連續采樣、中斷驅動計量功能;同時，微控制器還支持系統級接口，如RS-485、LCD顯示和按鈕。

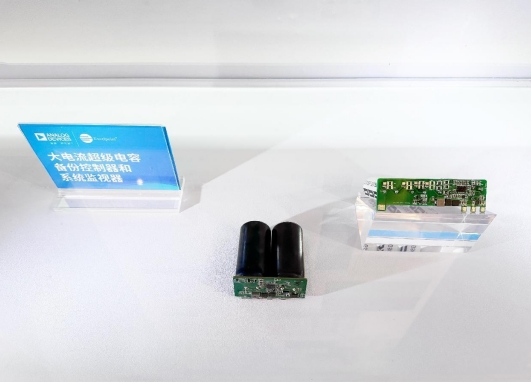

LTC3350大電流超級電容備份控制器和系統監視器
