引言

隨著化石燃料的日漸枯竭,未來新型能源必然將逐步取代化石能源成為最主要的能源。目前光伏發電已成為全球能源轉型的重要領域。截至-218年底,我國光伏發電累計裝機容量達到1.74億kw,較-017年新增44-6萬kw,同比增長34%。但光伏發電的快速發展也帶來了一系列問題,例如,由于設備老化、松動等原因造成設備絕緣破損,引發電弧故障便是其中一個重要問題。光伏系統產生的電弧是直流電弧,具有持續燃燒的特點。此外,光伏發電受溫度、光照強度等環境影響明顯,系統中的逆變器會帶來一定的高頻干擾,使其較其他直流系統更難檢測故障。光伏系統的電弧故障檢測已成為國內外學者的研究熱點。

1電弧故障發生的原因及類型

電弧主要是極間電動勢擊穿介質產生的輝光放電現象。線路以及器件破損都極有可能引發電弧故障,直流電弧一旦產生將會持續燃燒,極有可能引燃附近的易燃物造成嚴重的火災。

光伏系統電弧故障主要分為串聯電弧故障、并聯電弧故障與接地電弧故障3種。串聯電弧主要是由于設備連接頭松動,產生細小間距,電流擊穿間距而產生。并聯電弧多發生在相線與中性線以及相線與相線之間,大多是因?yàn)榫€路絕緣破損等原因引起。接地電弧是指電弧電流從帶電導體流入大地的電弧故障,一般是由于高壓相線出現絕緣失效的問題引起。光伏系統電弧故障發生位置如圖1所示,其中a為串聯電弧,光伏板的連接處、多串組件的匯合接頭處等都是可能發生串聯電弧的位置:b為線路之間的并聯電弧:c為線路對地的接地電弧。

2光伏系統電弧檢測現狀及展望

2011年,美國保險人實驗室(UL）推出了UL標準1699B草案,即光伏直流電弧故障保護電路安全綱要,是目前唯一提出的針對光伏系統電弧檢測的標準。由于光伏發電產生的是直流電,需要經過升壓電路與逆變器轉化成220V的交流電供用戶使用。目前,在其他領域內針對故障電弧檢測方案的研究已經很深入,一些方法在光伏系統的電弧故障檢測中也得到了應用。對于光伏系統而言,環境變化、逆變器頻繁啟停等原因使其不同于其他系統的電弧故障檢測。目前針對光伏系統的電弧故障檢測主要分為三部分:采用聲、光、電磁輻射等物理特征的方法:劃定時頻域故障判據閾值的檢測方法:基于學習算法的故障檢測方法。

2.1基于物理特征的檢測方法

基于聲、光、電磁輻射等物理特征的檢測方法主要是利用電弧故障發生時電弧所放出的熱量、弧光、噪聲或電磁信號作為檢測依據。文獻選取降噪后故障電弧電磁輻射信號的模極大值作為故障判據,利用模糊C均值聚類方法檢測電弧故障。熊慶等學者設計4階Hilbert天線測量直流電弧電磁輻射信號,電磁輻射信號的特征頻率、脈沖時間間隔以及脈沖簇持續時間等特征量可以作為故障判據。相較于其他方法,基于物理特性的檢測方法需要在系統的不同位置安裝檢測裝置,因此能夠更輕易實現故障定位。

2.2劃定時頻域故障判據閾值的檢測方法

當前主流的檢測方法是選擇合適的故障判據,根據故障判據在正常狀態與發生電弧故障時不同的取值范圍設定故障報警裝置的動作閾值。文獻34[選用db4小波進行小波分解,選取小波高頻分量的能量值作為故障判據,設置介于正常狀態與故障狀態之間的可靠值作為故障報警閾值。文獻35[選擇標準差作為時域特征、由db5小波分解后的各頻帶能量作為頻域特征,構建特征平面,在特征平面內劃分故障分界線進行故障電弧檢測。文獻36[通過實驗確定了信號最大值、小波細節系數的方差值和模極大值3種時頻域判據,提出了一種基于時域與頻域的電弧故障混合判據。多種判據方法較單一判據具有更高的準確性與可靠性,可以進一步降低檢測方法的誤動率與拒動率。

2.3基于機器學習算法的故障檢測方法

近些年出現了使用人工神經網絡、支持向量機等算法取代閾值判定是否發生電弧故障的檢測方法。神經網絡算法是希望通過學習得到一個模型,利用該模型可以輸出一個期望的目標值。在電弧檢測領域中,可以使用電弧故障數據與正常數據訓練神經網絡,得到一個可以判斷是否發生電弧故障的模型。文獻分別使用FFT得到的電弧頻譜幅值和電流最大最小幅值差、小波系數的均方根、不同頻域段內的能量比作為BP神經網絡的輸入,將訓練后的BP神經網絡用于判斷電弧故障。文獻使用了RBF神經網絡判斷電弧故障,但容易出現局部?jī)?yōu)化和訓練過慢問題。文獻使用遺傳算法優化的BP神經網絡判斷電弧故障。除了神經網絡算法,文獻利用支持向量機算法,從時頻域中提取電流均值、高頻分量標準差等7個故障判據對模型進行訓練,得到的模型可以對是否發生電弧故障進行分類。

3仿真模型及分析

當前不少學者使用simulink軟件建立了帶有MPPT功能的光伏系統仿真模型,并利用仿真得到與實際一致的輸出特性。本文在仿真研究基礎上,構建了一套完整的光伏系統電弧故障仿真模型,包含光伏電池模塊、Cassie電弧模塊、MPPT模塊與逆變模塊等,可以較為準確地仿真出不同光照強度、溫度與不同位置發生電弧故障時光伏系統的特征。通過對仿真得到的數據進行處理與分析,尋找出特征明顯的電弧故障判據。仿真模型如圖2所示,其中MPPT模塊使用擾動觀察法,光照強度設為1000w/m2,溫度設為25℃,仿真時間為1s,電弧故障于0.5s時發生。

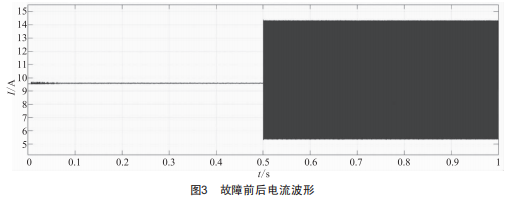

仿真得到的波形如圖3所示,可以看出,發生故障后的電流發生劇烈波動。時域中的方差值、頻域中的高頻能量都可以作為故障判據。但光伏系統中的逆變器啟停、光照強度與溫度變化等因素帶來的干擾因素會對某些判據造成干擾,因此使用多種故障判據比單一判據具有更明顯的優越性。

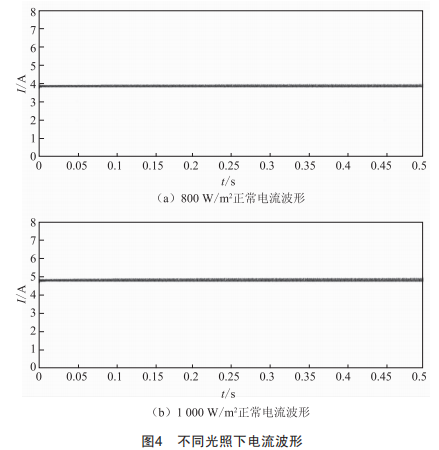

本文分別對800w/m2、1000w/m2光照強度下的正常工作狀態與故障狀態進行仿真,溫度選擇25℃。由不同光照下的電流波形(圖4）可以看出,隨著光照強度增加,電流明顯增大。

小波變換是一種常用的信號分析方法,可以將原始信號分解得到不同尺度下的高頻分量和低頻分量,分解得到的低頻分量A(k）和高頻分量D(k）所包含的頻帶范圍為:

式中,j=l,2,…,m:fs為采樣頻率。

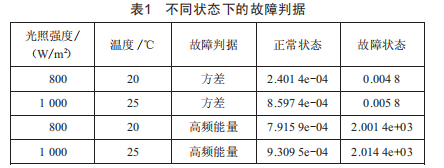

調整光伏電池參數,對仿真輸出的波形進行兩層小波分解,選用db4小波作為小波基函數。通過計算可以得到在800w/m2、20℃與1000w/m2、25℃環境條件下的方差值與小波高頻分量能量值,結果如表1所示。

通過表1數據可知,光伏系統直流側電流的方差值與小波高頻分量的能量值具有良好的區分性,可以作為檢測光伏系統電弧故障的判據。

4結語

本文總結了光伏系統的直流電弧故障的原因及類型,對目前光伏系統電弧故障的研究現狀與主要檢測方法進行了闡述,搭建了光伏系統電弧故障仿真模型,使用該模型可以獲得不同光照、溫度條件下不同故障位置的電弧故障特性,并對仿真結果進行了分析,提出了以方差值與小波高頻分量能量值作為故障判據,具有準確度較高的特點。
