引言

為了在較低負荷工況下獲得更高的透平初溫,使燃?xì)廨啓C(jī)更早進入預混穩定模式,以穩定燃燒及獲得更為寬泛的低NOx排放范圍,減小IGV角度,降低壓氣機入口空氣量是一個行之有效的手段。但是IGV角度的減小會導致較大的壓降和空氣流的總溫下降,可能致使壓氣機進口結冰,同時流量的降低也會導致壓氣機的喘振裕度下降,從而影響機組安全。為了解決這一問題,GE公司在燃?xì)廨啓C(jī)上設置了進氣加熱系統（IBH）,即從壓氣機排氣抽取一部分高溫高壓的氣體引至壓氣機入口,從而提高了壓氣機的入口溫度和入口空氣量,保證了在減小IGV角度的情況下提高部分負荷時的透平初溫,使得機組能夠更早地進入預混穩定模式。

本文為了深入研究進氣加熱系統對GE公司PG9171E燃?xì)廨啓C(jī)變工況性能的影響,在仿真平臺上以GE公司PG9171E燃?xì)廨啓C(jī)為研究對象,在深度剖析進氣加熱系統控制策略的前提下,對IBH投入和退出兩種情況下的燃?xì)廨啓C(jī)變工況性能進行了對比分析。

1進氣加熱系統

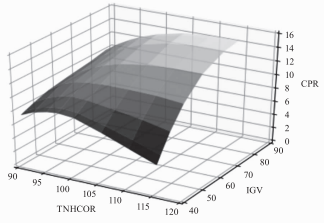

為了防止壓氣機壓比超限,GE公司PG9171E燃?xì)廨啓C(jī)專門設置了壓氣機運行極限壓比,其為IGV角度和折合轉速TNHCOR的函數,如圖1所示。

圖1壓氣機壓比極限與1GV及TNHCOR的關系

折合轉速TNHCOR是經ISO大氣溫度和壓力校正后的轉速,其公式如下所示:

式中:CTIM為壓氣機入口溫度)℃）:TNH為實際轉速)r/min）。

由圖1可知,在轉速恒定的情況下,隨著IGV角度減小,壓氣機的壓比極限也會下降,然而IGV角度減小同時也會導致壓氣機入口流量降低,壓氣機實際壓比增大,從而有可能使壓氣機實際壓比逼近壓比極限,影響設備安全。為了在IGV角度減小的同時降低壓氣機壓比,提高壓氣機入口溫度是一個行之有效的方法,壓氣機入口溫度的提高,可以使壓氣機的流通能力增大,從而降低壓氣機的壓比。

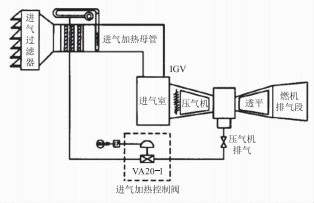

因此,GE公司設計了壓氣機進氣加熱系統,即從壓氣機排氣抽取一部分高溫高壓的氣體引至壓氣機入口,與吸入的空氣相混合。該系統主要由進氣加熱隔離閥VM15-1、排污閥VA30-1、控制閥VA20-1、控制閥上下游壓力變送器96BH-1及96BH-2等回路組成,如圖2所示。

圖2進氣加熱系統示意圖

21BH控制策略

GE公司9E燃?xì)廨啓C(jī)進氣加熱系統控制基準有4個,即防冰進氣加熱控制基準、手動設定控制基準、干法低NOx進氣加熱控制基準和壓氣機工作極限控制基準,四者取大值作為控制閥的輸出指令。但絕大多數9E機組只有干法低NOx進氣加熱控制基準和壓氣機工作極限控制基準這兩個基準,二者與常數0取大值作為控制閥的輸出指令。

2.1干法低NoX進氣加熱控制基準

干法低N0x進氣加熱控制基準如下式所示:

式中:CSRDLN為進氣加熱抽氣量與排氣量比值百分?jǐn)?shù)的設定值:C0BHP為進氣加熱抽氣量C0BH與實測排氣量wExH比值的百分?jǐn)?shù):CSrihout'為上一周期控制閥的指令。

CSRBH為進氣加熱抽氣量與排氣量比值百分?jǐn)?shù)的基準值。當CSRDLNCSRBH時,CSRDLN以0.0625%/s的速率降低至CSRBH。當燃機轉速低于95%額定轉速或IGV角度大于62o時,CSRBH=-1,在其他情況下,CSRBH的取值如下式所示:

式中:CSGV為IGV角度反饋。

排氣量wExH的計算如下式所示:

式中:K1為常數0.01494886:K2為常數89.6552509:K3為常數-0.0959261:K4為常數198.8716454:P0為大氣壓力:P2為壓氣機排氣壓力:74為透平排氣溫度。

進氣加熱抽氣量C0BH的計算如下式所示:

式中:PI為IBH閥門上游絕對壓力:CSCV為閥門流量系數:CSXT為閥門壓差系數2:CTDR為閥門阻塞流壓差系數CSCFF與壓氣機排氣溫度的比值。

CSCFF為閥門阻塞流壓差系數,其為閥門壓差系數1(CPBHPR）、閥門壓差系數2(CSXT）及常數0做三取中所得。

其中,閥門壓差系數1(CPBHPR）為IBH控制閥上下游壓差除以閥門上游絕對壓力所得。

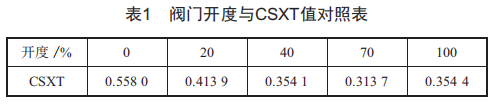

閥門壓差系數2(CSXT）為IBH控制閥指令經一階慣性延遲(K=1,7=0.5s）后,再經過折線函數運算所得,如表1所示。

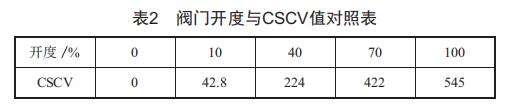

CSCV為閥門流量系數,其為IBH控制閥指令經一階慣性延遲(K=1,7=0.5s）后,再經過折線函數運算所得,如表2所示。

2.2壓氣機工作極限控制基準

壓氣機工作極限控制基準如下式所示:

當壓氣機運行限制控制故障時,CSRPRx1=100:當壓氣機運行限制控制無故障且IBH壓比限制未激活時,CSRPRx1=0:當壓氣機運行限制控制無故障且IBH壓比限制激活時,CSRPRx1=CSRPR。當未進入預混穩定模式時,延時30s,CSRPRx2=CSRPRx1:當進入預混穩定模式時,CSRPRx2保持之前值。

其中IBH壓比基準CSRPR計算如下式所示:

式中:CSrihout為IBH控制閥指令:CPRERR為壓比極限與實際壓氣機壓比的差值,并將其限定在3～100。

3燃?xì)廨啓C(jī)熱力性能評價指標

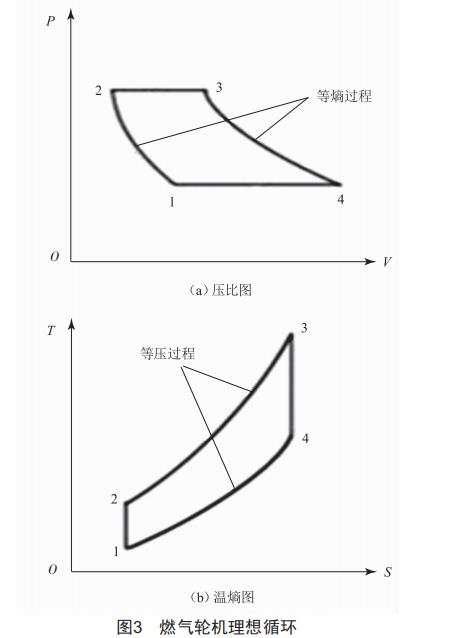

當假設燃?xì)廨啓C(jī)工質為理想氣體,即氣體的熱力性質不變,以及各個工作過程無損耗無泄漏時,燃?xì)廨啓C(jī)工作過程就可簡化為由4個可逆過程組成的定壓加熱理想循環,如圖3所示。圖中,1—2為空氣在壓氣機中絕熱壓縮過程,2—3為氣體在燃燒室定壓加熱過程,3—4為氣體在渦輪中絕熱膨脹做功,4—1為氣體定壓放熱過程。

對于定壓加熱理想循環,一般采用比功we與熱效率nt這兩個指標進行分析,由布雷頓循環可推導出定壓加熱理想循環的比功及熱效率公式:

式中:g1為循環吸熱量:g2為循環放熱量:Cp為定壓比熱容:71174為圖3中各點的溫度。

由理想氣體狀態方程可知:

式中:p1～p4為圖3中各點的壓力:s為壓比:k為等嫡指數。將公式代入(+）和(t0）可得:

由公式(t3）可知,定壓加熱理想循環的熱效率取決于壓氣機的壓比,并隨著壓比的增大而提高,但是該表達式忽略了定壓加熱理想循環的本質,即未解析熱現象的本質,不足以用于分析熱機過程。因此,本文為了更好地表述燃?xì)廨啓C(jī)的熱機本質,在此引入循環溫增比r=73/7t,燃燒室溫增比r～=73/72,并將比功和熱效率公式改為溫比形式,

可得以下公式:

將公式(t4）對r～進行求導并令其等于0,可得以下公式:

當燃燒室溫增比為循環溫增比的平方根且燃?xì)廨啓C(jī)的比功最大時,機組熱效率最佳,由此也可以得到一個最佳的壓比。與此同時可以發現,比功及熱效率與循環溫增比及燃燒室溫增比均有關系,而且最佳燃燒室溫增比的存在其實是限制了壓比,也就是說燃燒室溫增過程其實限制了壓比的選取。

4仿真試驗及結果分析

為了深入研究進氣加熱系統對燃?xì)廨啓C(jī)變工況性能的影響,本文在仿真平臺上以GE公司PG+t7tE燃?xì)廨啓C(jī)機組為研究對象,對IBH投入和退出兩種情況下的燃?xì)廨啓C(jī)變工況性能進行了對比分析。模型設定環境溫度為20℃,大氣壓力為0.t0t4bMPa,燃?xì)鉁囟葹?0℃。

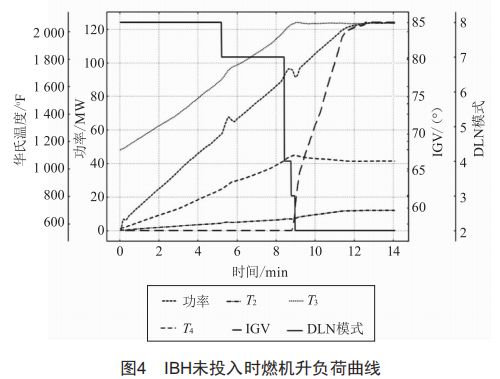

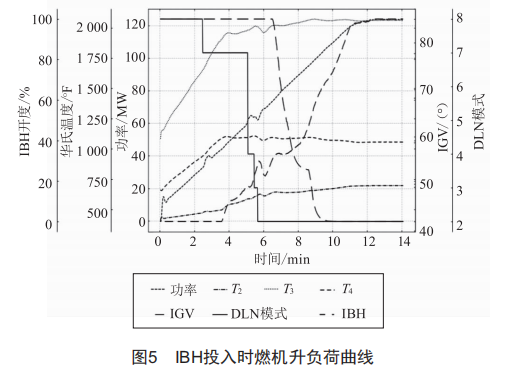

由圖4和圖b可知,因IBH投入,IGV最小全速角由b7●變成42●,從而導致壓氣機入口空氣量減少,透平初溫73升溫過程加快,進而引起DLN模式切換點發生了變化。IBH未投入的情況下,DLN模式切換為貧貧增負荷模式時負荷約為b+Mw,進入二次切換模式時負荷約為+tMw,約2ts后,進行預混切換模式,約14s后,進入預混穩定模式,此時負荷約為+3Mw:而IBH投入的情況下,DLN模式切換為貧貧增負荷模式時負荷約為33Mw,進入二次切換模式時負荷約為60Mw,約21s后,進行預混切換模式,約12s后,進入預混穩定模式,此時負荷約為63Mw。即IBH投入時,燃?xì)廨啓C(jī)在約b0%額定負荷時即可進入預混穩定模式,從而獲得了更為寬泛的低Nox排放范圍。

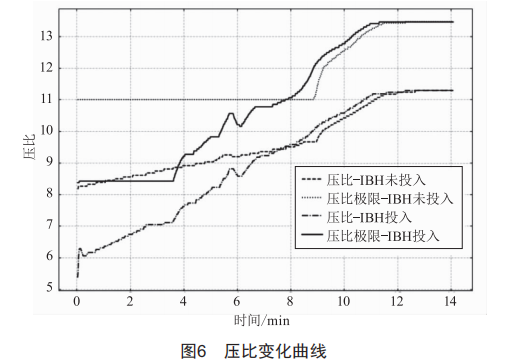

而由IBH投入和退出兩種情況下的壓氣機壓比變化曲線(圖6）可以發現,IGV最小全速角為42●時,壓氣機壓比極限雖然有明顯的下降,但是由于IBH的投入提高了壓氣機的入口溫度,壓氣機實際壓比有了明顯的降低,從而保證了壓氣機在正常運行時有足夠的喘振裕度。

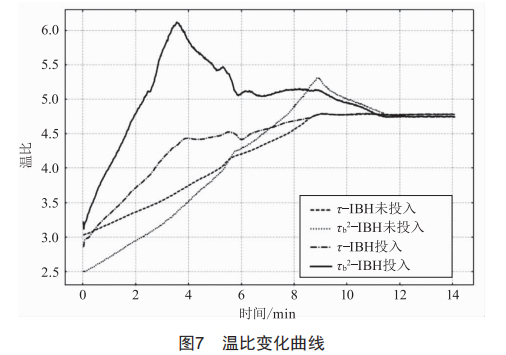

對比IBH投入和退出兩種情況下的燃燒室溫增比及循環溫增比(圖7）可知,當IBH投入時,燃燒室溫增比及循環溫增比均要明顯高于IBH未投入時的燃燒室溫增比及循環溫增比,但隨著負荷的增加,增溫比之間的偏差越來越小,當IBH退出控制后,兩種狀態下的燃燒室溫增比及循環溫增比逐漸趨于一致。此外,當負荷穩定在額定負荷附近時,燃燒室溫增比的平方與循環溫增比近似相等,結合公式(17）,可以證明GE公司PG9171E燃?xì)廨啓C(jī)是以比功最大為原則進行設計的。

由圖8可知,在低負荷階段,由于壓氣機進氣量要少于IBH未投入時的進氣量,所以單位工質的做功能力相較于IBH未投入時要高。另外,結合熱效率計算公式(13）或(15）可以發現,在低負荷段由于燃燒室溫增比增長較快,其熱效率要明顯低于IBH未投入時的熱效率,即燃?xì)廨啓C(jī)在中低負荷段是以犧牲熱效率為代價來換取更高的循環溫增比及燃燒室溫增比,以使燃機更早地進入預混穩定模式,從而獲得更為寬泛的低NOx排放范圍。

5結論

本文基于仿真模型對IBH投入和退出兩種情況下的燃?xì)廨啓C(jī)變工況性能進行了對比分析,可以得出以下結論:

(1）在中低負荷段通過減小IGV角度可以提高透平初溫,使DLN模式更早切換至預混穩定模式,從而獲得更為寬泛的低NOx排放范圍。

(2）IGV角度的減小也會導致壓氣機的運行極限壓比減小,因而通過投入IBH系統提高壓氣機入口溫度的方法降低了壓氣機的實際壓比,增加了壓氣機運行時的喘振裕度,從而保證了壓氣機的安全運行。

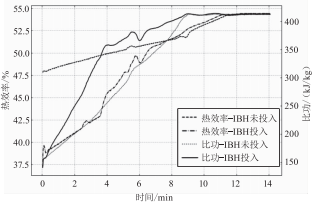

圖8比功、熱效率變化曲線

(3）IBH的投入降低了燃?xì)廨啓C(jī)在中低負荷段的熱效率,因此當IGV進入溫控模式,IGV角度逐漸增大時,需要減小IBH的開度,直至IBH系統退出。

(4）當負荷穩定在額定負荷附近時,燃燒室溫增比的平方與循環溫增比近似相等,由此可以證明GE公司PG9171E燃?xì)廨啓C(jī)是以比功最大為原則進行設計的。
