我們是否曾經為我們的應用找到了模數轉換器 (ADC)，后來意識到我們需要更高的有效分辨率？如果我們的系統中有噪聲，或者會給我們的 ADC 輸入信號添加噪聲，那么我們可能會走運。對信號進行過采樣可以增加 ADC 的有效位數 (ENOB) 分辨率，但這需要存在噪聲。但是，在某些情況下，我們可以有意在信號中添加噪聲以啟用過采樣。

雖然ADC看起來非常簡單，但它們必須正確使用才能獲得最優的性能。ADC具有與簡單模擬放大器相同的性能限制，比如有限增益、偏置電壓、共模輸入電壓限制和諧波失真等。ADC的采樣特性需要我們更多地考慮時鐘抖動和混疊。以下一些方法有助于工程師在設計中充分發揮ADC的全部性能。

要認真對待ADC的模擬輸入信號，盡量使它保持干凈，“無用輸入”通常會導致“數字化的無用輸出”。模擬信號路徑應遠離任何快速開關的數字信號線，以防止噪聲從這些數字信號線耦合進模擬路徑。

雖然簡化框圖給出的是單端模擬輸入，但在高性能ADC上經常使用差分模擬輸入。差分驅動ADC可以提供更強的共模噪聲抑制性能，由于有更小的片上信號擺幅，因此一般也能獲得更好的交流性能。差分驅動一般使用差分放大器或變壓器實現。變壓器可以提供比放大器更好的性能，因為有源放大器會帶來影響總體性能的額外噪聲源。但是，如果需要處理的信號含有直流成份，具有隔直流特性的變壓器就不能用。在設計預驅動電路時必須考慮驅動放大器的噪聲和線性性能。需要注意的是，因為高性能ADC通常有非常高的輸入帶寬，因此在ADC輸入引腳處直接濾波可以減少混入基帶的寬帶噪聲數量。

過采樣意味著以高于奈奎斯特速率的采樣，這是信號最大頻率分量的兩倍。通常在過采樣之后進行平均或低通濾波器，然后進行抽取。過采樣可以提高有效的 ADC 分辨率。對于所需的每一位額外分辨率，我們必須過采樣四倍。見公式 1：

其中 b 是額外有效位數，F(xiàn)Nyquist 是奈奎斯特頻率。

關鍵是知道什么時候可以過采樣。

一些 ADC 具有內置的硬件過采樣模式，可以平均轉換后的輸出；請參見圖 1，選項 A。在具有集成 ADC 的微控制器 (MCU) 上，我們還可以利用軟件來實現過采樣（有關更多詳細信息和訪問代碼的鏈接，請參見應用說明“用于更高分辨率的 MSP ADC 的通用過采樣”示例項目）。在軟件過采樣中，MCU 執行后處理（包括后平均），或使用低通濾波器和抽取。低通濾波器需要更多的處理帶寬（和功率），但會去除帶外噪聲以獲得更好的性能。

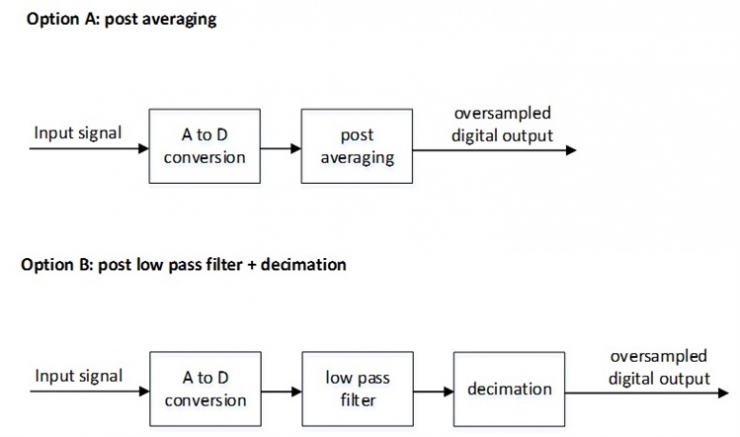

圖 1：過采樣方法信號流程圖

以 MSP432P401R MCU 為例：該微控制器包含一個集成的 1 MSPS 精密 ADC。要將 ADC 的 13.2 ENOB 分辨率提高到 20 kHz 信號的 14.2 位，必須至少以奈奎斯特速率 (40 kHz) 的四倍（即 160 kHz）對其進行采樣。要從 13.2 位變?yōu)?15.2 位，必須以至少 4 2 = 16 倍奈奎斯特速率（即 640 kHz）對其進行采樣（對于 sigma delta ADC，60 kHz 不一定與時鐘速率相同）。

圖 2 顯示了具有過采樣功能的 MSP432P401R MCU 的精密 ADC 的性能。請注意，當輸入信號的頻率為 20 kHz 時，性能在過采樣率 (OSR) 為 32 時停止改進。這是因為 ADC 的最大采樣頻率為 1 Msps，并且由于轉換器為 1 MSPS，因此信號的最大值可以將 OSR 設置為 32，以增加 ENOB 為 15.625 kHz（基于公式 1）。

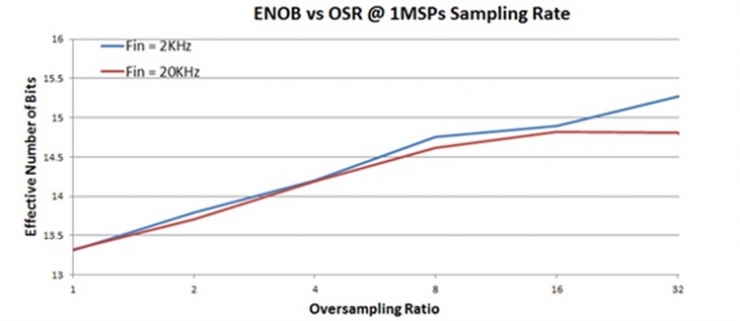

圖 2：具有不同過采樣率的 MSP432P401R MCU ADC 性能

回到“關鍵是知道何時可以過采樣”，這就是噪聲是提高 ADC 有效分辨率的秘訣所在。以下是過采樣有效提高分辨率的一些高級要求：

· 系統上的噪聲應該足夠大，以在連續的 ADC 轉換中產生差異。該噪聲可以是輸入噪聲或轉換器內部的噪聲（量化加熱噪聲）。

· 如果我們不使用抽取濾波器，則噪聲應該是白色的。

· 帶限的非平穩信號從過采樣中受益更多。

如果信號沒有足夠的噪聲，可以通過過采樣添加帶外噪聲以獲得更好的性能，然后過濾掉添加的噪聲。

請記住有關過采樣的以下幾點：

· 轉換器采樣率必須大于最大信號頻率的兩倍。

· 過采樣會增加功率，因此僅在必要時使用它——并且僅在必要的程度上使用。

· 過采樣并不像擁有一個具有所需 ENOB 分辨率并直接輸出結果的 ADC 那樣簡單。過采樣需要在 ADC 結果之后進行額外處理。

· 我們將需要在軟件中進行額外的后處理。預先驗證的軟件與MSP432? MCU等高性能中央處理器 (CPU) 相結合，可幫助我們快速實施過采樣 ADC 解決方案。
