引言

在用"以煤代油"的節能技術減少鍋爐冷態啟動用油量時,首先必須解決點火初期的煤粉來源問題,對于直吹式制粉系統,現在主要采用3種方案:鄰爐熱風聯絡母管、蒸汽暖風器、燃油式風道加熱器。根據電廠的實際情況,不具備鄰爐送熱風的條件,同時,暖風器存在投資大、輔助蒸汽用量大、易泄漏的問題決定采用燃油式風道加熱器來提供冷態啟動時磨煤機所需熱風。

1工作原理

在A磨煤機入口的熱風母管上安裝一套燃油式風道加熱器,利用輕柴油燃燒放出的熱量來加熱一次風,使其溫度達到磨煤機啟磨所需的入口風溫180℃。

2設計參數

（1）磨煤機入口風溫:180℃.

（2）磨煤機通風量:100t/h。

（3）油槍出力:每支225kg/h（共2支）。

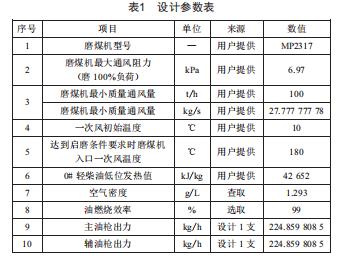

具體參數設計如表1所示。

3風道加熱器系統

3.1移動式油站

建設一個移動式油站,在這個油站上安裝有一個油箱、兩臺供油泵（一用一備）、一臺補油泵（該泵用于將油桶里的油抽出來送入油箱內）、一個PLC控制柜以及閥門組。該移動式油站可用叉車進行搬運。

3.2風道加熱器油槍

風道加熱器油槍采用機械霧化＋壓縮空氣霧化原理所需的燃油壓力>1.0MPa,燃油經過霧化器噴入風道內部,霧化后的油滴極其微小,平均直徑可達20um,霧化油滴與風道中的空氣充分混合,在點火器的作用下充分燃燒,釋放出足夠的熱量來加熱風道內的風。

燃油式風道加熱器設計兩支油槍,其中主、輔油槍的出力均為225kg/h。

3.3燃油系統

油箱:材質為不銹鋼,容積400L,壁厚5mm,形狀為長方體。油箱下部有排油管,排油管上水平安裝DN25手動球閥,油箱設有進油口、出油口和回油口。油箱配有磁翻板液位計,用來就地顯示油位。油箱設有高低液位監測點,能夠?qū)⒁何粋髦罰LC控制柜,用于啟動和停止補油泵。

供油泵:壓頭能夠滿足機械油槍霧化要求,出力滿足油槍要求,并且應有防爆功能。

補油泵:壓力和出力能夠滿足使用,應有防爆功能。補油泵的出口與油箱之間用管路連接,補油泵的入口與油桶用軟管連接。

每臺供油泵的出入口均有截止閥,每臺供油泵的出口安裝有逆止閥。

供油母管上安裝就地壓力表和燃油過濾器、電動閥。油槍具有吹掃功能,由壓縮空氣來實現吹掃。

3.4壓縮空氣系統

壓縮空氣系統可以從就近的檢修用壓縮空氣母管上引出,用625×3無縫碳鋼管引至風道加熱器平臺,安裝手動球閥然后通過15m長的DN10金屬軟管接至移動式油站安裝一個電動閥和空氣過濾器最后再用15m長的DN10金屬軟管接至油槍。

壓縮空氣壓力維持在0.6MPa左右。

3.5高壓風系統

高壓風取自密封風母管,作用到主、輔油槍,中間用手動閘閥連接,用于保護火檢、冷卻油槍和補充氧量。高壓風參數如下:額定壓力15kPa:最低壓力12kPa:最高壓力20kPa。

3.6控制系統

控制系統采用PLC控制方式,具有如下功能:(1）整個點火系統能夠?qū)崿F(xiàn)一鍵啟動和一鍵停止(包括油泵、油閥、點火桿等）:(2）PLC應具有就地控制功能(即可以分別單獨操作補油泵、供油泵和油閥、吹掃閥和點火桿）:(3）一鍵啟動和就地控制應能夠進行切換:(4）油壓低于最低允許壓力時,自動打開油閥,并打開氣閥進行吹掃:(5）如果在規定時間內沒有油著火信號,應關閉油閥:(6）油閥關閉后,應有自動吹掃功能:(7）油箱內低液位時,自動啟動油泵,高液位時,自動停止油泵:(8）風道壁面超溫時,自動關閉油閥。

3.6.1高能點火裝置

主油槍配一支高能點火裝置,點火裝置由點火器、點火槍和電纜組成。點火裝置需要獨立安裝在穩固的水平或者垂直操作臺上,點火油槍采用氣化燃燒技術,具有點火功能,在點火裝置啟動后,產生高壓電,作用于點火槍形成高能電弧火花,點燃油槍。點火裝置設置為0～30s后自動停止。輔油槍不配點火器。點火槍噴嘴伸入風道長度設置為60mm。

3.6.2紅外線火焰檢測系統

在燃油式風道加熱器的輔油槍下游安裝一個紅外火檢,提供保護信號。檢測器應采用光敏電阻作為傳感元件,由紅外線探頭、火檢信號放大器、電纜、PLC控制柜組成?；鹧鎱^(qū)域產生的紅外輻射,經過傳感元件轉換為電信號,經過放大器的放大傳送至PLC控制柜。同時,設置一個參考信號,若火焰信號大于設置的參考信號,則輸出開關量信號"1",表示著火:否則,輸出開關量信號"0",表示滅火:并根據開關量設置保護邏輯。

3.6.3熱電偶

在風道加熱器下游10m安裝一支K型熱電偶,可以把熱風母管壁面溫度傳回DCs,以便進行判斷和做邏輯保護。

4風道加熱器控制邏輯

風道加熱系統各油槍的油閥、點火槍、氣閥均設置單體操作方式,移動控制柜內油槍停運后自動吹掃l20s。

風道加熱系統設備一鍵啟動允許條件:(1）燃油進油快關閥已開:(2）燃油壓力不小于l.0MPa:(3）風道加熱器出口風溫正常(測點不是壞點）:(4）風道加熱控制在自動位:(5）燃燒器就地控制柜電源正常:(6）無油燃燒器跳閘條件。

5風道加熱器的安裝

5.1風道加熱器結構

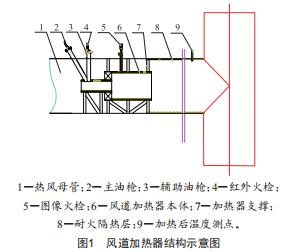

風道燃燒器安裝在熱風風道中心,與熱一次風風道嚴密銜接。主油槍在點火器與霧化后的油滴共同作用下燃燒,火焰與熱風母管內的一次風混合,并對其加熱,從而達到對一次風進行加熱的效果。風道加熱器主要結構如圖1所示。

5.2風道加熱器安裝的注意事項

(1）風道加熱器的安裝位置距下游轉彎的距離要大于8m:(2）風道加熱器下游10m和上游8m內不能有流量測點等熱工儀表:(3）風道加熱器下游8m內的熱風母管內壁處敷設50mm厚的耐火層。

6風道加熱器運行操作

(1）機組具備點火啟動條件:(2）關閉所有磨煤機的冷風關斷門:(3）啟動點火槍觀察熱風溫度變化,若風溫長時間較低或升溫緩慢,則投入輔助油槍助燃,若超溫,則逐支退出油槍:(4）兩支油槍不能同時投入,兩支油槍投入時間應間隔5min以上,以防超溫:(5）油槍點燃后要第一時間確定油槍是否著火,以防油槍未點燃卻一直在噴油,找到未點燃原因并處理完畢后,才可以再次點燃油槍:(6）風道中應投入相應測點參與邏輯保護,防止發生事故:(7）油槍不需要使用時,應立即吹掃管路,關閉相應閥門,才可以退出油槍:(8）油槍運行過程前后,盡量安排就地始終有人檢查油槍著火情況及是否有燃油泄漏情況。

7結語

使用燃油式風道加熱器既解決了冷態啟動時磨煤機所需熱風的問題,又減少了其他兩種方式所需要的人力、物力、財力,該結構簡單、燃燒穩定、抗風性好、調節靈活、檢修方便,阻力可忽略不計,是滿足當下節能要求的最好選擇。
