[導讀]在降壓轉換器等開關電源中,占空比控制相對于輸入電壓的輸出電壓。雖然更高的開關頻率有助于通過使用小電感器來減小解決方案尺寸,但必須滿足最短導通時間才能使開關電源正常工作。

降壓轉換器開關電源中,占空比控制相對于輸入電壓的輸出電壓。雖然更高的開關頻率有助于通過使用小電感器來減小解決方案尺寸,但必須滿足最短導通時間才能使開關電源正常工作。

換句話說,高端 FET 必須在每個開關周期內開啟一定時間,以滿足公式 1 中的條件:

如何克服開關電源中的最小導通時間挑戰

其中 D 是占空比,f s是開關頻率。

電路中的幾個因素需要這個最小導通時間。例如,一個因素是高側 FET 中電流波形前沿的電流尖峰。由于 FET 具有寄生柵極電容 C gs C gd,并且通過高側 FET 的電流在其導通時會突然變化,因此在存在變化的電流時,電容的行為類似于短路。這導致電流尖峰。為了防止這種情況觸發電流限制,在消隱時間(圖 1 中的t LEB)期間會忽略違反電流限制的情況。因此,開關電路的最小導通時間必須大于消隱時間——否則,限流保護關斷時間將超過實際導通時間。

電感是開關電源中常用的元件, 由于它的電流、 電壓相位不同, 所以理論上損耗為零。 電感常為儲能元件, 也常與電容一起用在輸入濾波和輸出濾波電路上, 用來平滑電流。 電感也被稱為扼流圈,特點是流過其上的電流有“很大的慣性” 。 換句話說, 由于磁通連續特性, 電感上的電流必須是連續的, 否則將會產生很大的電壓尖峰。電感為磁性元件, 自然有磁飽和的問題。

有的應用允許電感飽和, 有的應用允許電感從一定電流值開始進入飽和, 也有的應用不允許電感出現飽和, 這要求在具體線路中進行區分。 大多數情況下,電感工作在“線性區” , 此時電感值為一常數, 不隨著端電壓與電流而變化。 但是, 開關電源存在一個不可忽視的問題, 即電感的繞線將導致兩個分布參數(或寄生參數), 一個是不可避免的繞線電阻,另一個是與繞制工藝、 材料有關的分布式雜散電容。 雜散電容在低頻時影響不大, 但隨頻率的提高而漸顯出來, 當頻率高到某個值以上時, 電感也許變成電容特性了。 如果將雜散電容“集中” 為一個電容, 則從電感的等效電路可以看出在某一頻率后所呈現的電容特性。


如何克服開關電源中的最小導通時間挑戰

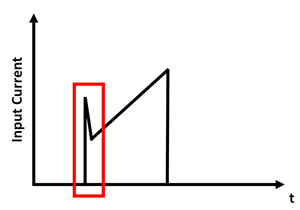

1:高端 FET 電流波形前沿的電流尖峰

其他因素包括開關節點電壓的上升和下降時間以及用于設置高端 FET 柵極電壓的電平轉換器延遲。

當導通時間降至最低時,設備的行為會有所不同,有時會導致看似意外的問題。例如,開關電源可能會開始脈沖跳躍(如圖 2 所示),作為補償無法進一步減少導通時間同時仍保持輸出電壓的一種方式。這會導致更大的輸出電壓紋波和開關頻率變化帶來的未知諧波。

如何克服開關電源中的最小導通時間挑戰

2:TPS61175 升壓轉換器中的脈沖跳躍波形

其他設備可能會使用頻率折返來降低占空比。在這種情況下,開關頻率下降,但脈沖有規律地出現——與脈沖跳躍不同,脈沖跳躍會丟棄整個脈沖。圖 3 顯示了此功能模式的示例。

 如何克服開關電源中的最小導通時間挑戰

3:LM53602 在 V OUT = 5V 時的頻率折返

在選擇用于滿足您的開關電源需求的設備時,務必注意這些問題。例如,在汽車應用中,任何電路中的頻率都不得落在 AM 頻段內。否則,它們可能會干擾無線電信號并破壞通過該頻段發送的任何信息。任何涉及特定頻段信息傳輸?shù)膽?yīng)用都必須特別注意監管機構干擾的可能性。因此,使用最短導通時間更短的設備的設計會遇到更少的復雜問題。

LM53602降壓轉換器是具有最小導通時間的優秀設備的一個例。 LM53602 降壓穩壓器專為 12V 工業和汽車類 應用而設計,可通過最高 36V 的輸入電壓提供 3.3V/3A 或 10V/2A 輸出。

當輸入電壓高達 20V 時,該器件可利用高級高速電路得以穩壓,同時以 2.1MHz 的開關頻率提供 5V 輸出。該器件采用創新型架構,在輸入電壓僅為 3.5V 時也可提供 3.3V 穩壓輸出。該產品針對工業和汽車客戶進行了全方位優化。器件的輸入電壓最高可達 36V,容許的最高瞬態電壓達 42V,這簡化了輸入浪涌保護設計。

開漏復位輸出具有濾波和延遲功能,可提供正確的系統狀態指示。憑借這一特性,器件無需使用附加監控組件,這節省了成本和電路板空間。該器件可在 PWM 和脈頻調制 (PFM) 兩種模式之間無縫切換,并且無負載條件下的工作電流僅為 24μA,這確保了其在所有負載條件下均可展現高效率和出色的瞬態響應。

50ns 的最短導通時間支持更大范圍的可能占空比和頻率配對。只要開關電源設計人員認識到最小導通時間的重要性,他們的設計就能夠在更多不同的情況下更有效地工作。
