通用串行總線USB已經存在很長時間了；一開始，USB 有獨占的主從主機。一次數據傳輸主要來自PC，二次傳輸是到手機、鼠標或鍵盤。然而，隨著消費電子產品的發展，從智能手機到 USB 驅動器、從平板電腦到智能手機以及從相機到打印機的數據傳輸需求增加。

USB On-the-Go (OTG) 是一種規范，使設備能夠充當主要或次要主機。USB OTG 廣泛應用于個人電腦、智能手機、EPOS（電子銷售點）和移動電源。主要和次要主機的角色可以根據協議而改變。例如，數據可以從智能手機或相機存儲在 USB 驅動器中，智能手機還可以在連接到 PC 作為主要主機時充當輔助主機。數碼相機照片可以直接上傳到打印機，不再需要通過PC傳輸?！拜o助”和“輔助”主機之間的數據傳輸。它在我們的日常生活中真的很神奇和有用。圖1顯示了市場上的USB OTG磁盤和一些USB OTG電纜。

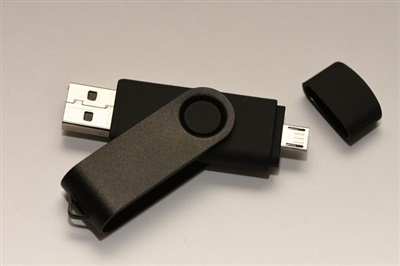

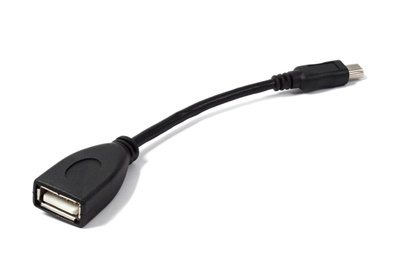

圖 1：USB OTG 驅動器（左）和 USB 電纜（右）

OTG功能在便攜式設備中非常流行，其中大部分由鋰離子（Li-ion）電池（2.7V至4V）供電。USB OTG 電源（通常為 5V）需要升壓轉換器。

隨著數據速度的提高，USB 實施者論壇多次更新了電源規范，并于 2016 年發布了最新的 USB OTG 設備 USB 供電 (PD) 規范。在該 USB PD 規范中，5V 時的最大電流為 3A。

TI 的最高效率升壓轉換器TPS61230A 可以涵蓋符合此規范的大多數應用。

TPS61230A 器件是一款高效全集成同步升壓轉換器。該器件集成了 6A、21mΩ 和 18mΩ 電源開關。當以 2.5V 輸入電源供電時，該開關能夠在 5V 輸出下提供高達 2.4A 的輸出電流。憑借低 RDS_ON 開關，該器件的功率轉換效率高達 96%，最大限度降低了緊湊型封裝中的熱應力。

典型運行頻率為 1.15MHZ，因此可使用小型電感和電容實現小型封裝尺寸。TPS61230A 通過一個外部電阻分壓器提供可調節輸出電壓。

在輕載條件下，TPS61230A 自動進入 PFM 操作模式，從而在最低靜態電流下實現效率最大化。在關斷期間，通過將 EN 引腳拉至邏輯低電平，負載可與輸入完全斷開，輸入流耗同時降至 1.0μA 以下。

該器件在輸出短路時進入斷續保護模式并在短路結束后自動恢復正常。集成了其他 特性， 如輸出過壓保護和熱關斷保護。

該器件采用 2.00mm x 2.00mm x 0.9mm VQFN 封裝，所需外部組件最少

· 輸入電壓范圍：2.5V 至 4.5V

· 輸出電壓范圍：2.5V 至 5.5V

· 兩個 21mΩ (LS)/18mΩ (HS) 金屬氧化物半導體場效應晶體管 (MOSFET)

· 20μA 靜態電流

· 6A 谷值開關電流限值

· 1.15MHz 準恒定開關頻率

· 輕負載條件下以脈頻調制 (PFM) 模式運行

· 1.05ms 軟啟動時間

· 真正實現負載斷開連接

對于大多數便攜式設備，由于智能手機內部空間有限，封裝尺寸和熱性能至關重要。所述TPS61230A 實現尺寸和性能（效率，熱的）之間的良好平衡，并且滿足從鋰離子電池USB PD的最大5V / 2.4A功率需求，如圖2中所示。

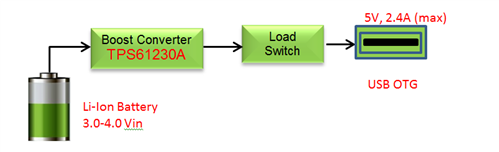

圖 2：USB OTG Vbus 電源框圖

的TPS61230A 基于與一個4.8A最小開關電流極限的谷電流限制模式控制方案。該器件集成了兩個低 R DS(on) FET（18mΩ/高速，21mΩ/低速），從而實現更高的效率和良好的熱性能。如圖3所示，在室溫條件下，VIN=3.6V、VOUT=5.0V、IOUT=2.0A只會實現25°C的溫升。

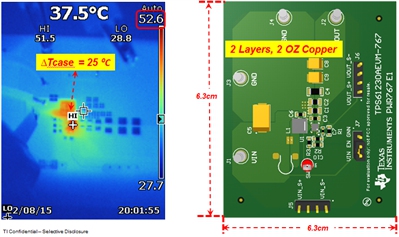

圖 3：熱性能和 EVM

TPS61230A 頻率可高達 1.15MHz，以實現小型電感器和電容器。TPS61230A 結構緊湊；QFN（四方扁平無引線）2mm x 2mm 封裝只有七個引腳輸出。封裝下方的增強型電源總線有利于散熱（在電源總線下方帶有過孔的熱阻為 56°C/W）。所述TPS61230A 是很容易的電力系統進行設計，而7個引腳出化妝印刷電路板（PCB）布局很容易的。

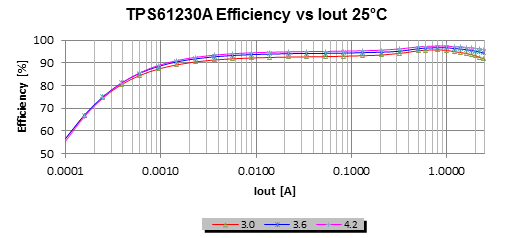

圖 4 顯示了不同輸入電壓下的效率曲線。所述TPS61230A 具有在V 3A的優異的輸出容量OUT = 5V和V IN = 3.6V; 效率可高達94%。

圖 4：測試條件：V OUT = 5V，L = 1μH (XFL4020-102MEB)

總而言之，由于高側和低側 MOSFET 的導通電阻都很低，TPS61230A 可以使我們的設計更緊湊、更涼爽但功能更強大。
